Substrat vs épitaxie : rôles clés dans la fabrication de semi-conducteurs

Introduction : les deux piliers des puces modernes

Pour vraiment comprendre comment une puce avancée parvient à réaliser des calculs à grande vitesse et une puissance de sortie élevée, nous devons nous pencher sur les deux piliers fondamentaux de sa structure physique : le substrat semi-conducteur et le processus de croissance épitaxiale.

En termes simples, le substrat fournit la « fondation » pour le support mécanique et la dissipation thermique, tandis que la couche épitaxiale est la « couche fonctionnelle active » méticuleusement construite sur cette « fondation ». Bien que les deux termes ne diffèrent que par un seul caractère, ils présentent des différences fondamentales en termes de structure matérielle, de processus de fabrication et de rôles fonctionnels. Cet article présentera systématiquement leurs différences techniques, leurs paramètres clés et leur impact décisif sur les performances de l’appareil final.

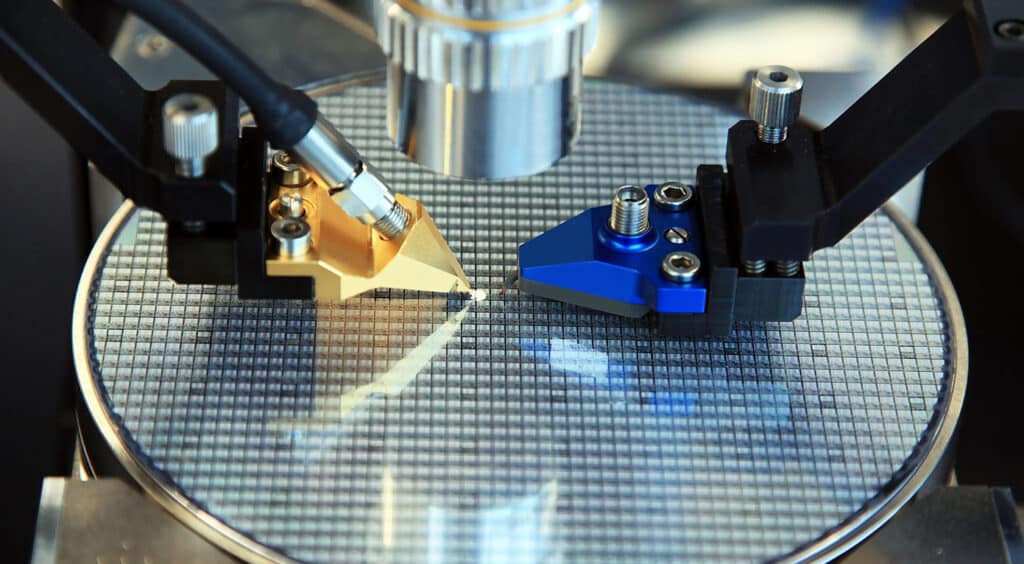

I. Qu'est-ce qu'un substrat semi-conducteur ?

[Conclusion clé de cette section]: Un substrat semi-conducteur sert de « squelette » et de « dissipateur thermique » à l’appareil. Le silicium monocristallin (Si) de haute pureté domine le marché grand public, tandis que le carbure de silicium (SiC), avec sa conductivité thermique élevée de 4,9 W/cm·K, est devenu un choix indispensable pour les véhicules électriques et les applications haute tension.

Les substrats semi-conducteurs constituent la base structurelle et thermique de presque tous les dispositifs semi-conducteurs. D'un point de vue mécanique, ils servent de plate-forme physique supportant les micro et nanostructures ; plus important encore, ils fournissent un modèle de réseau cristallin continu qui détermine l’orientation cristalline et l’intégrité structurelle des couches déposées ultérieurement.

Selon les exigences de l'application, les matériaux de substrat peuvent être monocristallins, polycristallins ou même amorphes ; cependant, les dispositifs électroniques hautes performances reposent presque entièrement sur des lingots monocristallins de haute pureté pour minimiser les joints de grains et les défauts qui entravent la mobilité des porteurs.

1.1 Types de substrats courants et leurs propriétés matérielles

Le choix de substrats de grande taille a un impact direct sur les performances des dispositifs, le rendement de fabrication et la structure des coûts. L'industrie utilise principalement trois grands types de substrats :

• Substrats de silicium: Le silicium monocristallin (Si) cultivé via les méthodes Czochralski (CZ) ou Float Zone (FZ) reste à ce jour le courant dominant absolu dans l'industrie mondiale des semi-conducteurs. Ses avantages résident dans une rentabilité exceptionnelle, une résistance mécanique élevée et une évolutivité jusqu'à 300 mm (12 pouces). Il est largement utilisé dans les processeurs grand public, les dispositifs de mémoire et les cellules solaires standard.
• Substrats à large bande interdite (carbure de silicium et saphir): Lorsque les exigences de puissance et de fréquence dépassent les limites physiques du silicium, les matériaux à large bande interdite deviennent le choix inévitable.
• Carbure de silicium (SiC): Avec une conductivité thermique exceptionnelle (environ 3,7 à 4,9 W/cm·K[1]) et une intensité de champ électrique de claquage élevée, c'est un choix idéal pour les onduleurs de véhicules électriques (VE) et les réseaux électriques haute tension.
• Saphir (Al₂O₃): Avec d'excellentes propriétés de transparence optique et d'isolation diélectrique, il est largement utilisé dans les LED bleues/ultraviolettes et les applications RF SOI spécialisées.
• Substrat de quartz: Grâce à son inertie chimique extrêmement élevée, son coefficient de dilatation thermique extrêmement faible et sa pureté optique élevée, il est principalement utilisé dans les composants optiques haut de gamme, les ébauches de masques et les équipements de capteurs spécialisés.

1.2 Les deux fonctions essentielles des substrats : support et dissipation thermique

Pendant le fonctionnement réel de l'appareil, les substrats en vrac remplissent deux fonctions clés irremplaçables :

Assistance mécanique: Fournit une rigidité structurelle lors de cycles thermiques sévères, de processus chimiques sous vide poussé, de manipulation de tranches et de conditionnement arrière, empêchant efficacement la déformation et la fracture des tranches.

Conduction thermique (dissipation thermique): Les puces modernes génèrent des flux de chaleur localisés massifs ; les substrats de silicium en vrac agissent comme des dissipateurs de chaleur directs, dissipant la chaleur vers l'extérieur pour éviter la surchauffe de la région de jonction et l'emballement thermique.

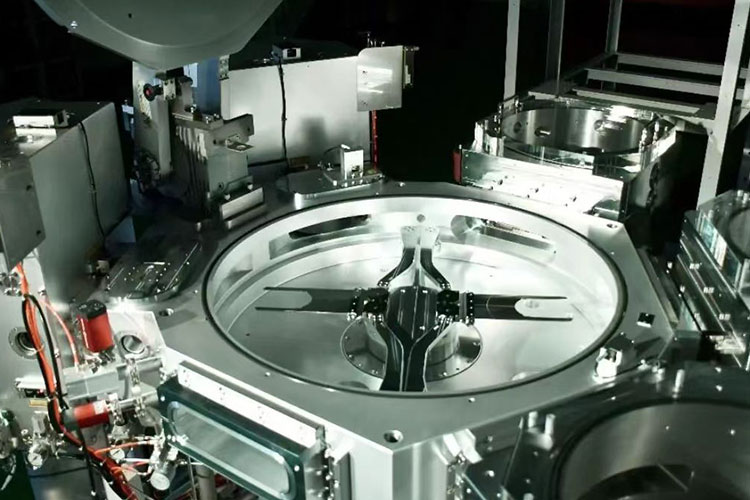

II. Qu’est-ce que la croissance épitaxiale des semi-conducteurs ? (Couche active axée sur les performances)

[Conclusion clé de cette section]: La couche épitaxiale est « l’âme des performances d’une puce ». Le CVD/MOCVD gère la production industrielle à grande échelle, tandis que le MBE (Molecular Beam Epitaxy) permet des interfaces ultra-raides avec une précision au niveau atomique. Sans la technologie épitaxiale, la résistance à l'état passant ultra-faible des radars à ondes millimétriques 5G et des MOSFET haute tension serait impossible.

Bien que le substrat fournisse une base stable, les monocristaux cultivés en masse contiennent inévitablement des microdéfauts, des impuretés naturelles et des caractéristiques électriques fixes. Pour fabriquer des dispositifs ultra-rapides et à haut rendement, les fabricants ont adopté l'épitaxie, c'est-à-dire le dépôt contrôlé de fines couches de cristaux ultra-propres sur un substrat cible.

Au cours du processus épitaxial, les atomes provenant de vapeur ou de faisceaux moléculaires sont déposés sur la surface du substrat chauffé et sont parfaitement alignés avec le réseau cristallin sous-jacent. La plaquette épitaxiale résultante présente une pureté cristalline extrêmement élevée, avec une densité de défauts inférieure de plusieurs ordres de grandeur à celle du substrat massif.

2.1 Technologies et équipements de dépôt épitaxial grand public

La croissance épitaxiale moderne est principalement réalisée grâce aux méthodes avancées suivantes :

• Dépôt chimique en phase vapeur (CVD / MOCVD): Les précurseurs gazeux se décomposent à la surface d'une plaquette chauffée pour former une couche monocristalline uniforme. Parmi ceux-ci, le dépôt chimique en phase vapeur de composés organiques métalliques (MOCVD) est la norme industrielle pour la croissance épitaxiale de composés III-V et de semi-conducteurs à large bande interdite.

• Épitaxie par faisceau moléculaire (MBE): Réalisé dans un environnement ultra-vide (UHV), ce processus atteint une précision de couche d'atome unique en dirigeant un faisceau thermique précis sur le substrat, ce qui entraîne des gradients d'interface extrêmement abrupts. Il convient aux structures ultrafines telles que les puits quantiques.

Un dépôt épitaxial de haute qualité repose non seulement sur un contrôle précis du processus, mais également sur la gestion de la durée de vie des composants clés à l'intérieur de la chambre de réaction (tels que les substrats en graphite revêtus de SiC), ce qui a un impact direct sur la stabilité et le rendement du processus.

2.2 Applications avancées rendues possibles par la technologie épitaxiale

L'épitaxie permet des architectures de dispositifs qui ne peuvent pas être réalisées avec des matériaux en vrac seuls :

• Transistor bipolaire à hétérojonction silicium-germanium (SiGe HBT): La croissance d'une couche épitaxiale SiGe ultrafine sur la région de base crée un décalage de bande interdite, améliorant considérablement la vitesse de réponse haute fréquence.
• Technologie du silicium contraint: Le dépôt d'une fine couche de silicium sur un réseau SiGe induit une déformation de traction ou de compression, augmentant ainsi la mobilité des porteurs (la mobilité des électrons dans les n-FET et la mobilité des trous dans les p-FET sont améliorées).
• Croissance épitaxiale sélective (SEG): Dans les architectures modernes FinFET et Gate-All-Around (GAA), la croissance épitaxiale sélective Si/SiGe sur les régions source/drain réduit la résistance de contact et augmente le courant de saturation.

Pour la définition du procédé d'épitaxie de semi-conducteurs, se référer à :Qu’est-ce que le procédé d’épitaxie de semi-conducteurs ?

III. Substrat ou plaquette épitaxiale : aperçu des principales différences

[Conclusion clé de cette section] : La manière la plus directe de distinguer les deux est d'examiner leurs « rôles fonctionnels » : le substrat est responsable de la résistance aux chocs physiques et thermiques, tandis que la couche épitaxiale est responsable de la résistance au courant et aux champs électriques. En découplant la région active de la région sujette aux défauts, les tranches épitaxiales atteignent des niveaux de courant de fuite inférieurs de plus d'un ordre de grandeur à ceux des dispositifs fabriqués directement sur un substrat.

Pour une comparaison visuelle, le tableau ci-dessous résume les différences fondamentales entre les substrats massifs et les plaquettes épitaxiales en termes de paramètres de fabrication clés :

IV. Avancement technique : comment l'épitaxie améliore-t-elle fondamentalement les performances des appareils ?

[Conclusion clé de cette section]: Les microdéfauts naturels et les points de contrainte thermique dans les substrats massifs sont les « tueurs cachés » qui provoquent un courant de fuite élevé et une faible tension de claquage dans les appareils. L’essence de la technologie épitaxiale réside dans le découplage du « substrat mécanique défectueux » de la « couche fonctionnelle active sans défaut », isolant ainsi le transport des porteurs au sein de la couche épitaxiale pure. Cette conception de découplage se traduit directement par des fréquences de fonctionnement plus élevées, une consommation d'énergie plus faible et une durée de vie plus longue des dispositifs : un saut qualitatif qui ne pourra jamais être réalisé en utilisant uniquement des substrats en vrac.

L’introduction de la technologie épitaxiale ne consiste pas simplement à « ajouter une couche de film », mais plutôt à un saut qualitatif en termes de fiabilité et de performances électriques des dispositifs.

Même avec la pureté chimique la plus élevée, les substrats en vrac standard contiennent inévitablement de la microporosité, des précipités d'oxygène et des points de contrainte thermique laissés par le processus d'extraction des cristaux. La fabrication de dispositifs directement sur des substrats massifs entraîne souvent un courant de fuite élevé et une faible tolérance à la tension de claquage.

En revanche, les tranches épitaxiales isolent le transport des porteurs au sein d’une couche épitaxiale pure et sans défaut. En dissociant la région fonctionnelle active du substrat mécanique sujet aux défauts, les fabricants peuvent obtenir :

• Fréquences de fonctionnement plus élevées (capacité parasite réduite) ;
• Consommation d’énergie réduite (fuites réduites) ;
• Durée de vie de l'appareil plus longue et stabilité exceptionnelle sous des contraintes électrothermiques extrêmes.

Par exemple, dans le domaine des semi-conducteurs de puissance, la qualité de la couche épitaxiale homogène de SiC détermine directement la tension nominale de claquage et la résistance à l'état passant des dispositifs MOSFET, ce que les substrats SiC massifs ne peuvent pas réaliser à eux seuls.

V. Problèmes techniques les plus préoccupants pour les ingénieurs (FAQ)

(Les questions suivantes découlent des défis techniques courants rencontrés par les ingénieurs des procédés des chaînes de production de semi-conducteurs au cours des processus de croissance épitaxiale réels)

Q1 : Si les particules augmentent soudainement au cours de la croissance épitaxiale, en dehors des fuites dans la chambre, quelles autres zones facilement négligées devraient être étudiées ?

R : Il s’agit de l’une des situations inattendues les plus difficiles auxquelles les ingénieurs sont confrontés lors des analyses de routine de plaquettes. Après avoir vérifié que la chambre est hermétique, nous recommandons de prioriser l’investigation de trois « coins cachés » :

1. État de surface du suscepteur en graphite : Des microfissures ou des zones de pelage dans le revêtement SiC peuvent libérer des particules à haute température. Si le suscepteur a été utilisé pendant plus de 1 000 analyses, nous vous recommandons de le remplacer immédiatement pour les tests : de nombreux problèmes de particules disparaissent après le remplacement du suscepteur par un autre dont le revêtement est intact.

2. Transitoires de pression lors du changement de conduite de gaz : Dans les systèmes MOCVD, les fluctuations de pression au moment du changement de source de gaz peuvent provoquer le détachement de sous-produits des parois internes de la tuyauterie. Nous vous recommandons d'inspecter la courbe de réponse du contrôleur automatique de pression (APC) pour confirmer s'il y a un dépassement de pression.

3. Contaminants à l'arrière du substrat : S'il y a de la poussière fine ou des résidus organiques à l'arrière du substrat avant qu'il n'entre dans la chambre, ils peuvent « migrer » vers la couche épitaxiale de l'avant à des températures élevées : c'est le problème le plus souvent négligé.

Le dépannage des particules est essentiellement un processus « d’élimination » : commencez par les consommables les plus fréquemment remplacés et suivez le problème étape par étape vers les parties les plus profondes de la chambre.

Q2 : Dans l'épitaxie SiC, quelle est l'étroitesse de la fenêtre de processus pour la croissance par étapes ? Quelles sont les tolérances pour les écarts de température et de pression ?

R : Cette question touche au cœur du processus d'épitaxie SiC : la croissance par étapes nécessite que trois conditions soient remplies simultanément dans une fenêtre extrêmement étroite : une mobilité de surface suffisante, une barrière de nucléation appropriée au bord de l'étape et la suppression de la croissance des îles tridimensionnelles.

Basé sur des données pratiques issues des lignes de production de masse :

• Fenêtre de température: Généralement entre 1 550°C et 1 650°C, avec une fenêtre effective d'environ ±15°C. Si la température est trop basse, la rugosité de surface (RMS) se détériore fortement ; si la température est trop élevée, des inclusions polymorphes 3C-SiC apparaissent.
• Fenêtre de pression: Généralement contrôlé entre 50 et 200 mbar, avec une fenêtre effective d'environ ±20 mbar. Pression excessive → réduction de la longueur de migration en surface et de la coalescence des étapes ; pression insuffisante → diminution de la sursaturation de vapeur et baisse significative du taux de croissance.

Dans les applications pratiques d'ingénierie, la plupart des ingénieurs de procédés préfèrent d'abord fixer la température, puis affiner la pression pour trouver la fenêtre, car la chambre réagit plus rapidement aux changements de pression, ce qui la rend adaptée aux analyses rapides DOE (Design of Experiments).

Q3 : Comment le cycle de remplacement du suscepteur en graphite dans les équipements MOCVD est-il déterminé ? Est-ce basé sur le nombre de passages ou sur une inspection visuelle ?

R : Cette question est directement liée à l'équilibre entre le rendement du processus et les coûts de production et constitue une préoccupation majeure à la fois pour les ingénieurs de ligne de production et pour les décideurs en matière d'approvisionnement.

La pratique standard de l’industrie est une approche à double voie combinant « durée de vie des lots » et « inspection visuelle » :

• Durée de vie des lots: Les fournisseurs fournissent une durée de vie recommandée (par exemple, les suscepteurs à revêtement SiC de VETEK sont recommandés pour les lots Aixtron), dérivée de tests de vieillissement accéléré basés sur la fatigue par cycle thermique du revêtement. Même si l'apparence est normale, il est recommandé de remplacer le suscepteur comme prévu avant d'atteindre ce nombre de lots afin d'atténuer le risque de défaillance soudaine.

• Inspection visuelle: Après chaque lot de traitement, inspectez visuellement la surface du revêtement SiC ou examinez-la au microscope. Si l’un des « drapeaux rouges » suivants apparaît, le remplacement doit être effectué immédiatement ; n’attendez pas la fin de la durée de vie recommandée :

①Écaillage ou fissuration visible du revêtement ;

② Taches décolorées d'un diamètre > 1 mm sur la surface (indiquant des dommages au revêtement et une oxydation du substrat en graphite) ;

③ Variations localisées et récurrentes d'épaisseur de la couche épitaxiale, sous réserve d'exclure les facteurs de répartition du flux d'air.

Une pratique d'ingénierie largement validée consiste à fixer le cycle de remplacement à 80 % de la durée de vie recommandée par le fournisseur, tout en établissant simultanément une base de données sur la durée de vie du substrat en photographiant et en archivant l'apparence de chaque lot. Cette approche évite à la fois la mise au rebut prématurée (qui provoque du gaspillage) et le jeu jusqu'au tout dernier four, qui pourrait entraîner une mise au rebut à l'échelle du lot.

Q4 : Lorsque la courbure ou la déformation d'une plaquette épitaxiale dépasse les spécifications, est-ce principalement dû au substrat ou au processus épitaxial ?

R : Il s’agit de la question « d’attribution de responsabilité » la plus vivement débattue parmi les ingénieurs lors des réunions d’analyse du rendement. La réponse est : les deux contribuent, mais le poids relatif varie en fonction du système matériel :

Une séquence de dépannage pragmatique pour les problèmes de gauchissement : Tout d'abord, vérifiez les données de gauchissement entrantes du substrat (rapport Cpk du fournisseur) → Ensuite, vérifiez l'uniformité de la température du four épitaxial (étalonnage du thermocouple) → Enfin, ajustez la recette du processus.

VI. Recommandations de synthèse et de sélection

En résumé, le substrat sert de « squelette et de dissipateur thermique », tandis que la couche épitaxiale fait office de « cerveau et muscles ». Les deux sont indispensables :

Si vous vous concentrez sur des puces logiques standard sensibles aux coûts ou sur de simples dispositifs discrets, des substrats en silicium de haute qualité et de grande taille suffisent pour répondre à vos besoins.

Si votre application implique des communications haute fréquence, une conversion de puissance haute tension ou une photodétection haute sensibilité, les tranches produites à l'aide de processus épitaxiaux de précision sont votre meilleur choix.

Dans l’industrie actuelle de la fabrication de semi-conducteurs, qui recherche continuellement des solutions « plus rapides, plus petites et plus efficaces », la technologie épitaxiale est devenue un outil essentiel pour dépasser les limites physiques de la loi de Moore.
