Résoudre le jaunissement des bords du revêtement SiC pour augmenter le rendement CVD de 50 % à 90 %

Au cours du processus de croissance épitaxiale des semi-conducteurs composés et des semi-conducteurs de troisième génération, les suscepteurs en graphite de haute pureté et les pièces en graphite à l'intérieur de l'équipement MOCVD doivent résister à des températures élevées et à une corrosion chimique sévère, en s'appuyant fortement sur des revêtements denses de carbure de silicium (SiC) CVD pour leur protection. Relevant le défi du client en matière de jaunissement des bords du revêtement en carbure de silicium et d'adhérence réduite à l'intérieur des chambres de réaction à haute température, VeTek Semiconductor a complètement éliminé les défauts de bord grâce à la reconstruction de la cinétique de dépôt et au contrôle des paramètres de processus, augmentant ainsi le rendement du produit fini de 50 % à 90 %, réduisant considérablement les temps d'arrêt des équipements du client et les coûts de remplacement des composants.

1. Aperçu des données clés et comparaison des performances

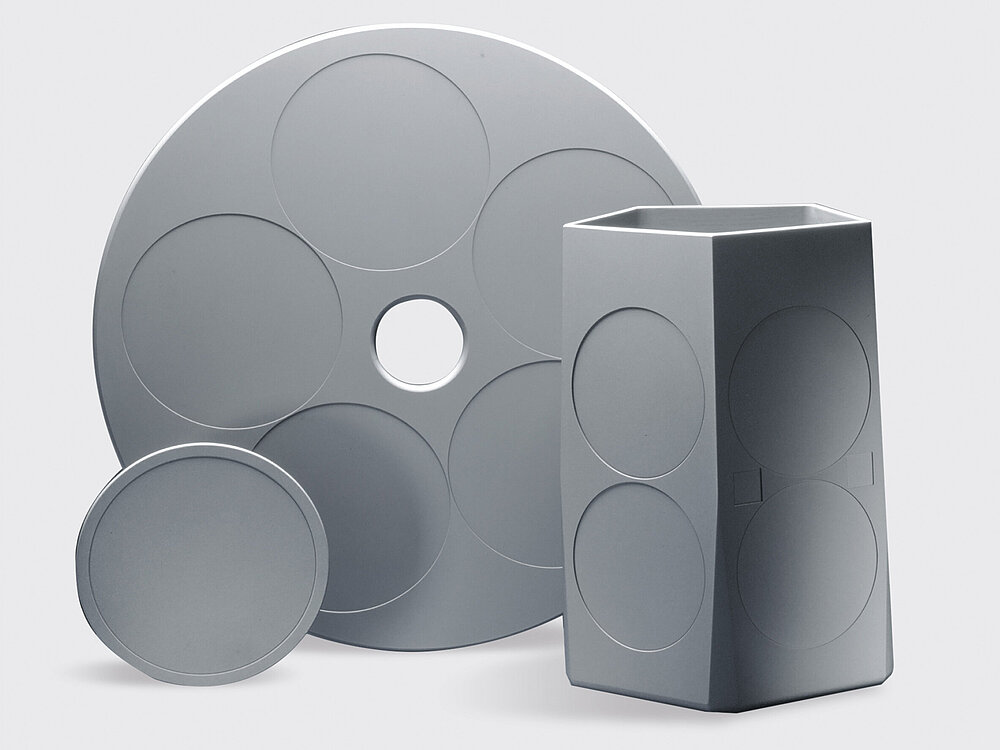

 Figure 1 : Suscepteur en graphite revêtu de carbure de silicium MOCVD

Lors de la croissance épitaxiale des semi-conducteurs composés et des semi-conducteurs de troisième génération, la qualité du revêtement CVD en carbure de silicium sur les suscepteurs en graphite et les composants du champ thermique détermine directement la qualité des plaquettes et le coût de production. Vous trouverez ci-dessous la comparaison des indicateurs clés avant et après l'optimisation des processus par VeTek Semiconductor :

2. Contexte du client et scénarios d’application épitaxiale MOCVD

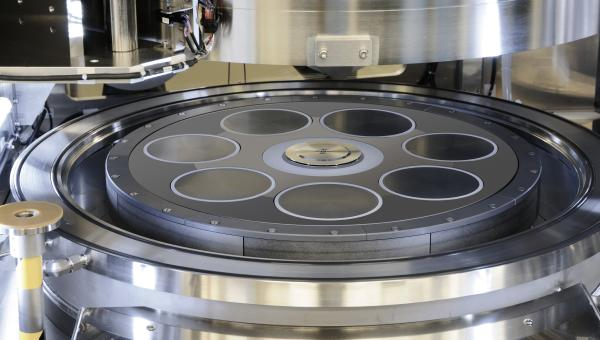

Figure 2 : Scène de travail du suscepteur en graphite et du plateau de plaquettes à l'intérieur de la chambre de réaction MOCVD

Le partenaire de ce projet est une entreprise de fabrication de semi-conducteurs et de puces épitaxiales composées de troisième génération, dédiée depuis longtemps à la recherche, au développement et à la production en série de tranches épitaxiales de nitrure de gallium (GaN) et de carbure de silicium (SiC) hautes performances. Dans la ligne de production MOCVD (Metal-Organic Chemical Vapor Deposition), les suscepteurs en graphite et les composants associés recouverts de carbure de silicium à champ thermique sont des consommables de base qui transportent directement les tranches et fonctionnent à des températures élevées supérieures à 1 000 °C ainsi qu'à des flux de gaz fortement corrosifs.

En raison de l'environnement extrêmement rigoureux à l'intérieur de la chambre de réaction MOCVD, la qualité du revêtement de carbure de silicium sur la surface du composant en graphite dicte directement l'uniformité de la conduction thermique, le contrôle de la contamination par les particules et la durée de vie du suscepteur. À mesure que la taille des plaquettes épitaxiales s'améliore vers 8 pouces, le client a imposé des exigences extrêmement élevées en matière d'étanchéité des interfaces, de résistance aux chocs thermiques et de morphologie de surface du revêtement.

3. Analyse approfondie des causes et des goulots d’étranglement du jaunissement des bords des revêtements en carbure de silicium CVD

 Avant d'engager l'équipe d'optimisation des processus de VeTek Semiconductor, le client a rencontré de graves goulots d'étranglement en matière de qualité dans sa ligne de production de revêtements en carbure de silicium CVD interne ou externalisée :

· Anomalie de jaunissement du bord du revêtement :Après le dépôt dans le four de réaction CVD, des différences de couleur jaune clair visibles ou marbrées sont fréquemment apparues dans les zones marginales des composants revêtus de carbure de silicium, ne réussissant pas à passer l'inspection stricte de contrôle qualité en usine de qualité semi-conducteur.

· Défauts de contrainte microscopiques à l’interface de collage :Dans le cadre du processus original à vitesse de dépôt élevée (~ 25 μm/h), une contrainte thermique interne importante s'est accumulée entre le revêtement et le substrat en graphite, ainsi qu'aux interfaces microscopiques entre les différentes étapes de dépôt, en raison d'une vitesse de cristallisation par dépôt chimique en phase vapeur trop rapide.

· Rendement de production et pression sur les coûts extrêmement faibles :Limité par les risques de jaunissement des bords et de pelage, le rendement global des produits de revêtement a longtemps oscillé autour de 50 %, ce qui a entraîné des coûts de production constamment élevés et des difficultés à garantir des calendriers d'approvisionnement stables pour les clients de l'épitaxie MOCVD en aval.

4. Comment résoudre les défauts de pelage et de contrainte du revêtement en carbure de silicium

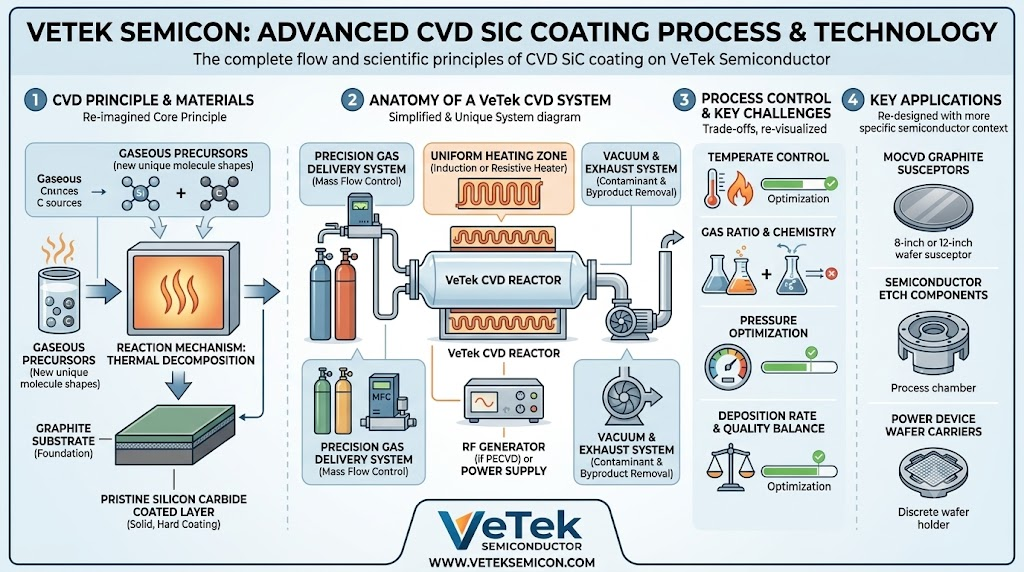

Figure 3 : Organigramme technologique et du processus de revêtement CVD SiC avancé de VeTek Semiconductor

Pour résoudre les problèmes de processus susmentionnés, l'équipe technique de VeTek Semiconductor a mené une analyse approfondie de la distribution du champ d'écoulement, de la distribution du champ de température et de la cinétique de décomposition thermique du gaz de réaction (précurseur SiC) dans la chambre de réaction CVD, en formulant un plan de transformation systématique du processus.

Changement de processus de base : contrôle progressif du taux de dépôt
Le processus original utilisait un taux de dépôt élevé de 25 μm/h tout au long du cycle de dépôt, provoquant une croissance trop intense du noyau cristallin, une ségrégation de phase de micro-impuretés s'écartant de la stœchiométrie et une concentration de contraintes aux bords morphologiques. L'équipe VeTek a précisément réduit le taux de dépôt lors de la phase de dépôt initiale à 12 μm/h. En ralentissant la vitesse de nucléation, les noyaux cristallins de carbure de silicium ont eu suffisamment de temps pour s'organiser de manière ordonnée dans les micropores et la surface du graphite, réalisant ainsi une liaison étroite au niveau atomique entre le « revêtement et le substrat de graphite » ainsi que « entre les différentes couches de dépôt ».

Réglage précis du champ d'écoulement et du champ thermique de la chambre CVD
Le rapport du débit d'entrée des gaz précurseurs (tels que MTS et H₂) et les angles de guidage du flux de gaz ont été ajustés, optimisant ainsi l'épaisseur de la couche limite dans les régions marginales. Cela garantissait que le rapport stoechiométrique des atomes de silicium aux atomes de carbone sur les bords des composants géométriques complexes restait strictement de 1:1, éliminant ainsi la variation de couleur et le jaunissement provoqués par un enrichissement localisé en silicium/carbone.

5. Pratique et réalisations de l’amélioration du rendement du revêtement de suscepteur en graphite de haute pureté MOCVD

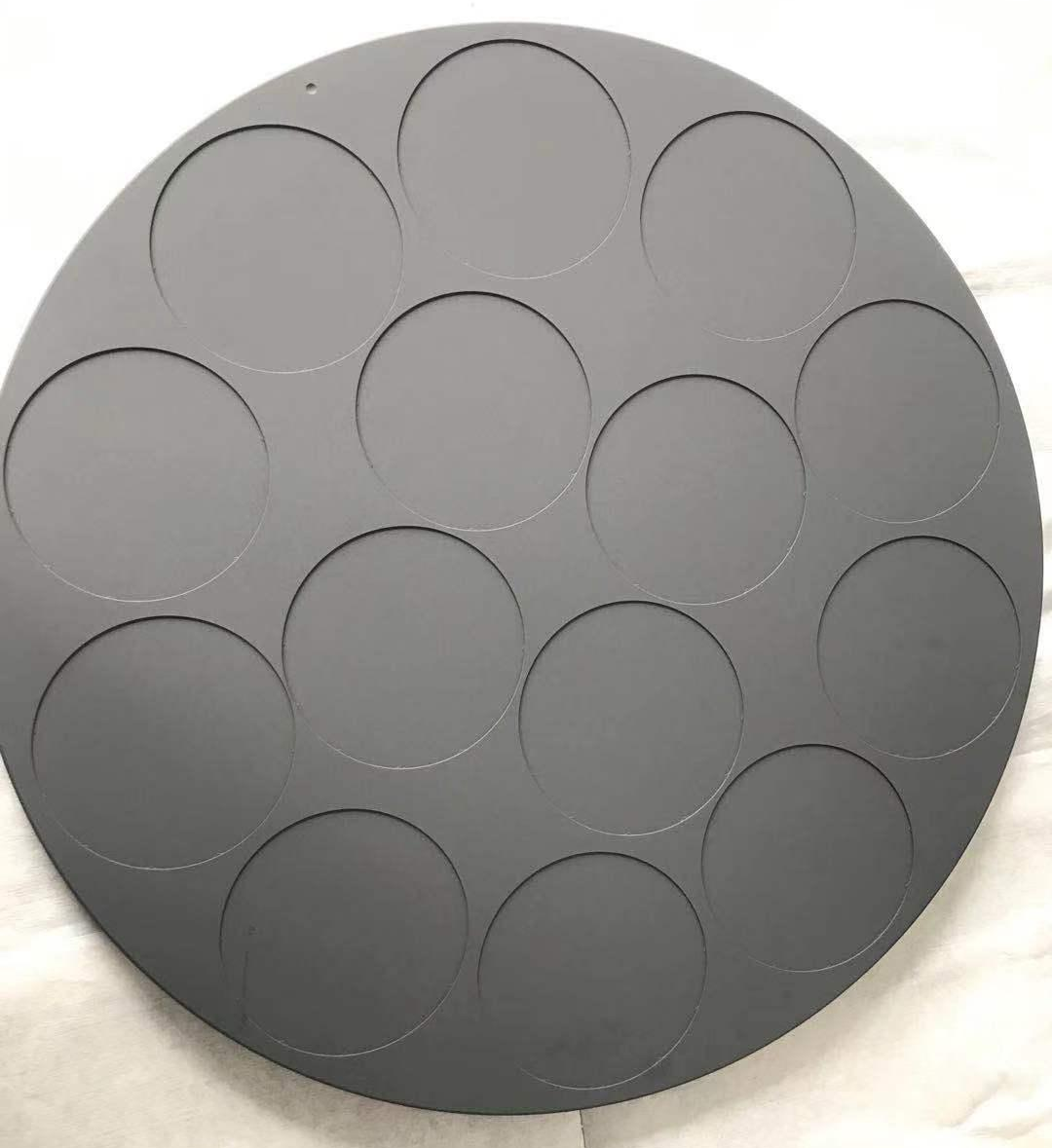

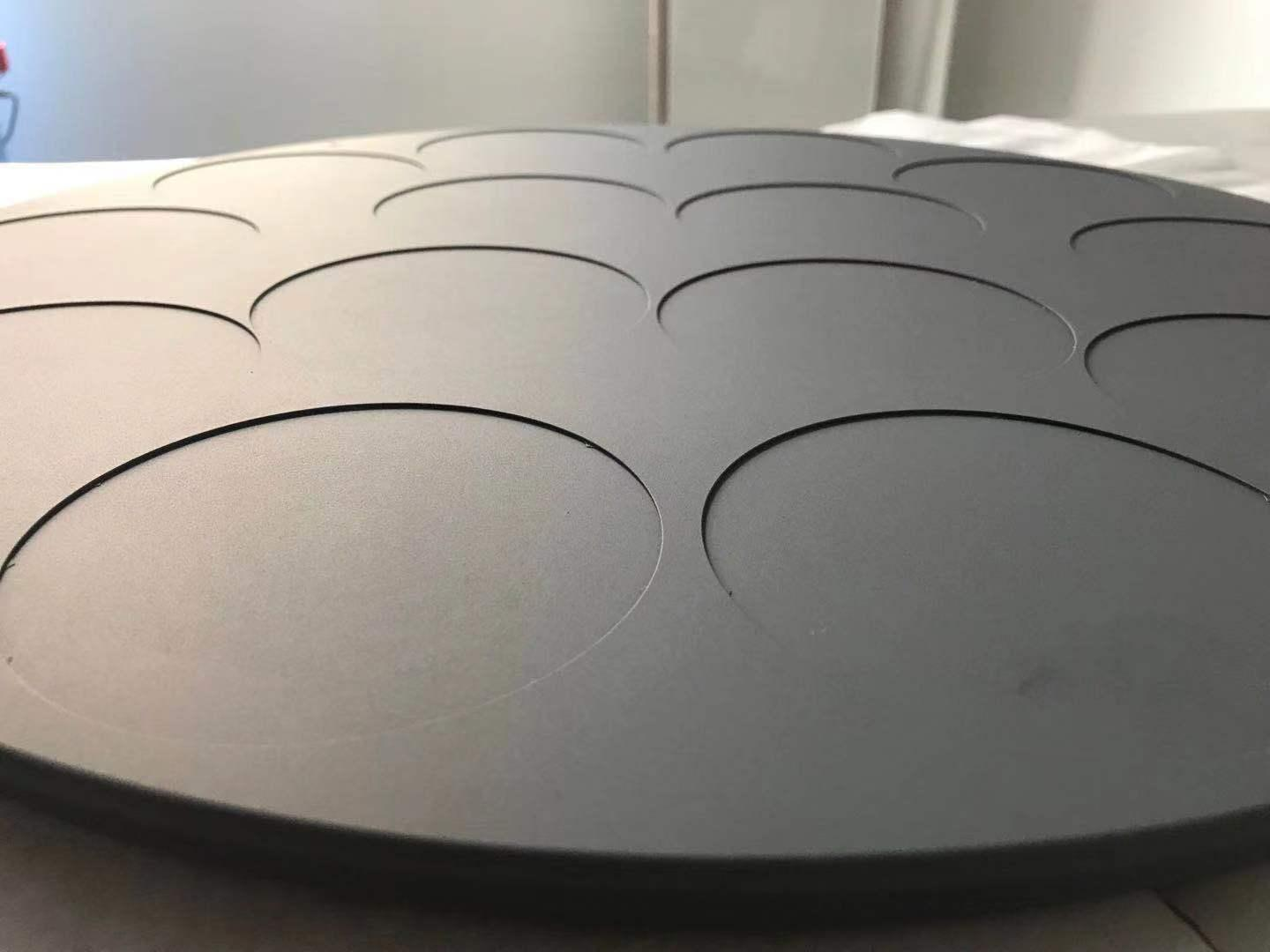

Figure 4 : Suscepteur en graphite revêtu de carbure de silicium CVD de haute pureté avec une couleur de surface uniforme et aucun défaut

En mettant en œuvre les modifications du processus CVD ci-dessus, VeTek Semiconductor a aidé le client à obtenir des avantages économiques et des améliorations de qualité remarquablement significatifs :

· Augmentation spectaculaire des rendements :Le taux de qualification des produits finis des produits revêtus de carbure de silicium est passé de 50 % à 90 %, résolvant complètement les problèmes de mise au rebut causés par le jaunissement des bords.

· Densité de liaison d'interface améliorée :Après avoir réduit la vitesse de dépôt initiale à 12 μm/h, la contrainte thermique de pelage entre le revêtement et le substrat en graphite a diminué de plus de 40 % et la durée de vie du cycle thermique a été multipliée par 1,5.

· Délai de livraison raccourci :En raison d'une baisse significative des taux de retouche et de rebut, le cycle de production complet des composants a été raccourci de 35 % et le coût unitaire global a été réduit de 30 %, garantissant fortement les besoins d'expansion continue des capacités des lignes de production d'épitaxie MOCVD en aval.

6. Foire aux questions (FAQ)

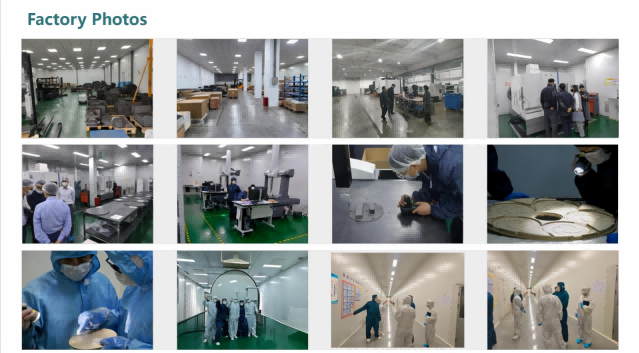

Figure 5 : Atelier de haut niveau et base de fabrication de VeTek Semiconductor

Q : Quels dommages importants le jaunissement des bords du revêtement en carbure de silicium cause-t-il aux processus d'épitaxie MOCVD en aval ?

R : Le jaunissement des bords signifie généralement des défauts de réseau microscopiques, des écarts stœchiométriques (tels qu'un enrichissement localisé en silicium libre ou en carbone libre) ou une contrainte interne résiduelle dans le revêtement de carbure de silicium de cette région. Dans un environnement gazeux à haute température (1 000 °C+) et fortement corrosif (par exemple, NH₃, HCl) pendant la croissance épitaxiale, les zones jaunies sont plus susceptibles au pelage du revêtement, à la propagation de microfissures ou à la libération de gaz d'impuretés. Cela contamine directement les tranches épitaxiales, augmente la densité des défauts dans la couche épitaxiale et, dans les cas graves, endommage le suscepteur en graphite lui-même.

Q : La diminution du taux de dépôt initial (de 25 μm/h à 12 μm/h) augmente-t-elle significativement les coûts de production ?

R : Bien que la diminution du taux de dépôt initial augmente légèrement la durée de la première étape, nous appliquons uniquement le taux doux de 12 μm/h pendant la phase initiale de croissance de l’interface (les premiers micromètres). Une fois la liaison étroite de l’interface établie, le dépôt standard à haute efficacité reprend. Plus important encore, l'augmentation du rendement de 50 % à 90 % réduit les taux de rebut et le gaspillage de matières premières, ce qui compense de loin la légère augmentation des heures de travail, réduisant finalement les coûts de production unitaires globaux d'environ 30 %.

Q : VeTek Semiconductor peut-il fournir des services de revêtement en carbure de silicium pour les composants en graphite personnalisés ?

R : Oui. VeTek prend en charge des services de personnalisation complets, depuis l'usinage de précision de substrats en graphite de haute pureté (tels que des micropores, des canaux d'écoulement complexes, des suscepteurs de forme personnalisée) jusqu'aux revêtements CVD en carbure de silicium et aux revêtements CVD en carbure de tantale (TaC). Nous pouvons également ajuster les procédés de dépôt en fonction de la répartition spécifique du champ thermique des fours de réaction des clients.

7. Services de résumé et de soutien technique

Des ajustements mineurs des processus dans les matériaux et composants semi-conducteurs dictent souvent le rendement et le coût de la fabrication de puces en aval. Grâce à une expertise technique approfondie dans les revêtements CVD en carbure de silicium, les pièces en graphite de haute pureté et les champs thermiques des semi-conducteurs de troisième génération, VeTek Semiconductor a réussi à résoudre le défi industriel du jaunissement des bords des revêtements, aidant ainsi ses clients à atteindre un rendement ultra-élevé de 90 % et une longévité supérieure des composants.

Si vous êtes également confronté à des problèmes liés au pelage du revêtement des composants en graphite MOCVD, au jaunissement des bords, à la fissuration par choc thermique ou à l'usinage de composants personnalisés, n'hésitez pas à explorer notrePage de détails du suscepteur en graphite recouvert de carbure de silicium CVD etServices de personnalisation de pièces en graphite semi-conducteur de haute pureté, ou contactez l'équipe technique d'experts de VeTek Semiconductor. Nous vous fournirons des services gratuits de diagnostic de processus et de tests d’échantillons !

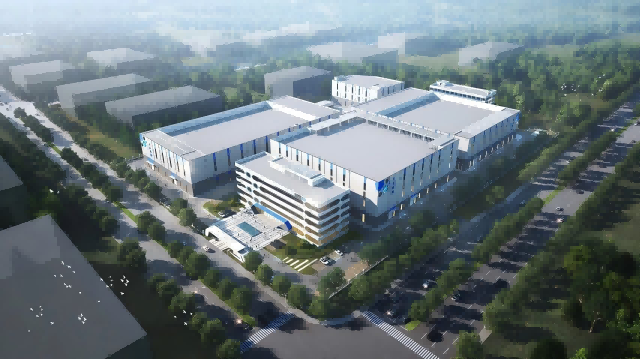

Figure 6 : Vue panoramique du parc de R&D et de fabrication de semi-conducteurs VeTek
