Alors que les dispositifs semi-conducteurs continuent d'évoluer vers une puissance plus élevée, une fréquence plus élevée et une plus grande intégration, les exigences imposées aux équipements de croissance épitaxiale sont devenues de plus en plus exigeantes. Qu'ils produisent des dispositifs de puissance SiC, des composants GaN RF, des puces LED ou des tranches épitaxiales de silicium, les fabricants s'appuient sur un composant essentiel à l'intérieur du réacteur : le suscepteur en graphite recouvert de SiC.
Bien que rarement visible à l'extérieur de la chambre de réaction, ce composant affecte directement l'uniformité de la température de la plaquette, la génération de particules, la durée de vie du revêtement et, finalement, le rendement du dispositif.
Qu'est-ce qu'un suscepteur en graphite recouvert de SiC ?
Un suscepteur en graphite recouvert de SiC est un composant en graphite de précision protégé par un revêtement dense en carbure de silicium par dépôt chimique en phase vapeur (CVD).
À l'intérieur d'un réacteur épitaxial, le suscepteur remplit plusieurs fonctions critiques :
En fonction du processus, les suscepteurs peuvent être conçus sous forme de suscepteurs en forme de crêpe, de suscepteurs en barillet, de plateaux, de supports de tranches ou de composants de réacteur personnalisés.
Pourquoi ne pas utiliser du graphite nu ?
Le graphite est depuis longtemps reconnu comme l'un des meilleurs matériaux d'ingénierie à haute température en raison de :
· Excellente conductivité thermique
· Faible coefficient de dilatation thermique
· Stabilité à haute température
· Usinabilité facile
· Faible densité
Cependant, le graphite nu ne convient pas au traitement direct des semi-conducteurs.
Pendant l'épitaxie, les gaz de traitement tels que H₂, HCl, NH₃, silane, chlorosilanes et précurseurs organométalliques attaquent en permanence les surfaces de graphite exposées. Au fil du temps, le graphite commence à s’oxyder, à se corroder et à libérer des particules de carbone.
Ces particules peuvent :
· contaminer les plaquettes,
· augmenter la densité des défauts,
· réduire l'uniformité de l'épitaxie,
· raccourcir les intervalles de maintenance du réacteur.
Par conséquent, presque tous les réacteurs à semi-conducteurs modernes utilisent des revêtements protecteurs en céramique au lieu du graphite exposé.
Pourquoi le carbure de silicium est le revêtement préféré ?
Parmi les matériaux de revêtement disponibles, notamment le BN, le ZrB₂, le TaC et divers revêtements d'oxyde, le carbure de silicium CVD est devenu la norme de l'industrie car il offre un excellent équilibre entre propriétés thermiques, chimiques et mécaniques.
Les principaux avantages comprennent :
Pourquoi le dépôt chimique en phase vapeur (CVD) ?
Différentes technologies de revêtement existent, notamment :
· Pulvérisation plasma
· Revêtement sol-gel
· Dépôt électrophorétique
· Pack de cimentation
· Revêtement au pinceau
Cependant, la fabrication de semi-conducteurs privilégie massivement le dépôt chimique en phase vapeur (CVD) car elle produit des revêtements avec :
· une pureté extrêmement élevée,
· excellente densité,
· épaisseur uniforme,
· adhérence supérieure,
· faible porosité,
· excellente conformité sur des géométries complexes.

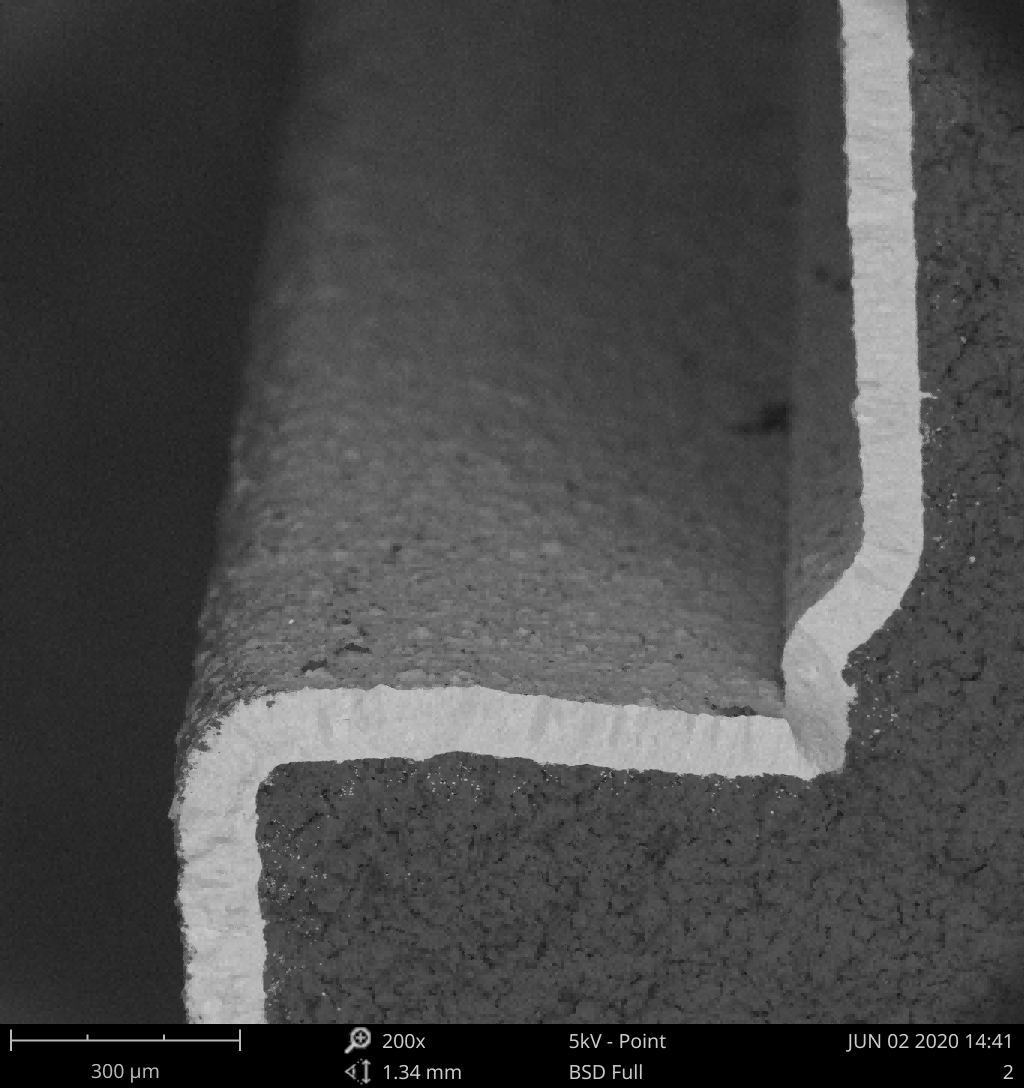

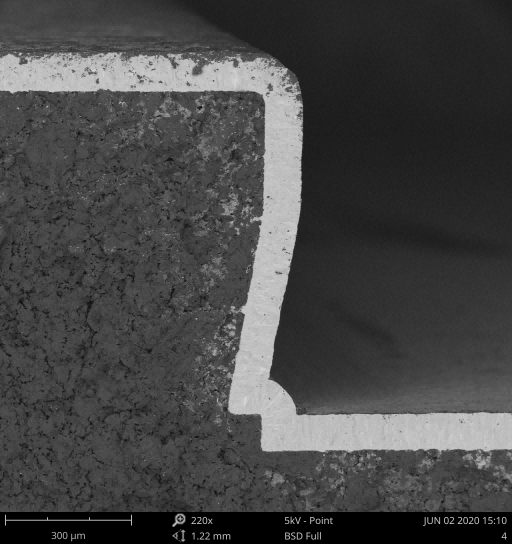

Contrairement aux revêtements pulvérisés qui contiennent souvent des pores et des interfaces faibles, le CVD SiC forme une couche cristalline dense liée chimiquement au substrat en graphite, ce qui entraîne une durée de vie considérablement plus longue dans des conditions de processus difficiles.
Applications typiques
Les composants en graphite revêtus de SiC sont largement utilisés dans :
Épitaxie SiC : prise en charge des plaquettes SiC conductrices et semi-isolantes pendant la croissance homoépitaxiale pour les MOSFET, SBD et autres dispositifs d'alimentation.
Épitaxie de silicium : Fournit des plates-formes thermiques stables pour l'épitaxie de plaquettes de silicium utilisées dans la fabrication de CMOS et de semi-conducteurs de puissance.
Épitaxie GaN : prise en charge de la croissance du GaN-on-Si et du GaN-on-SiC pour les appareils RF, les HEMT, les MicroLED et l'électronique de puissance.
Fabrication de LED : utilisé à l'intérieur des réacteurs MOCVD pour la croissance épitaxiale bleue, verte, UV et MicroLED.
Conclusion
Alors que les processus de semi-conducteurs continuent d’évoluer vers des tranches plus grandes, des fenêtres de processus plus étroites et des densités de défauts plus faibles, l’importance des composants de réacteurs hautes performances continue de croître.
Les suscepteurs en graphite à revêtement CVD SiC sont devenus indispensables car ils combinent les performances thermiques supérieures du graphite avec la résistance chimique, la pureté et la durabilité exceptionnelles du carbure de silicium.
Qu'il s'agisse de dispositifs de puissance SiC, d'électronique GaN RF, de production de LED ou d'épitaxie de silicium, investir dans des composants en graphite recouverts de SiC de haute qualité contribue directement à un rendement plus élevé, à une disponibilité plus longue des équipements et à une réduction des coûts de fabrication.
