De 4 pouces à 8 pouces : une décennie de croissance des semi-conducteurs SiC

En 2013, l’industrie s’est demandé si le carbure de silicium pouvait être commercialisé. Dix ans plus tard, le SiC alimente les véhicules électriques et les énergies renouvelables – et la véritable concurrence s'est déplacée vers les matériaux, les équipements et le rendement de fabrication. En une décennie, les plaquettes de SiC sont passées de 4 pouces à 8 pouces à mesure que les équipements d'épitaxie progressaient progressivement. Au-delà de la plaquette elle-même, les revêtements CVD SiC, Solid CVD SiC et TaC assurent désormais le fonctionnement fiable des équipements haute température et résistants à la corrosion. VETEK Semiconductor fournit les trois solutions matérielles pour la fabrication de SiC à grande échelle.

La décennie de transformation du SiC : du matériau de laboratoire au semi-conducteur de puissance grand public

Le SiC est passé d'un matériau de laboratoire prometteur en 2013 à une technologie courante qui sous-tend aujourd'hui les véhicules électriques, l'électronique de puissance et la conversion d'énergie - et l'accent de l'industrie est passé de la démonstration de la technologie à la maîtrise de la fabrication à grande échelle.

Le tableau ci-dessous résume l'évolution des priorités de l'industrie du SiC au cours de la dernière décennie.

2013 et aujourd'hui : comment l'orientation de l'industrie SiC a changé

Le principal défi de la commercialisation du SiC : la technologie d’épitaxie

Les équipements d'épitaxie ont toujours constitué un goulot d'étranglement technique pour la commercialisation du SiC : les progrès de l'industrie peuvent être suivis directement à travers l'évolution des réacteurs d'épitaxie, depuis les premières plates-formes de 6 pouces jusqu'aux systèmes automatisés actuels de 150 mm/200 mm.

En 2013, la commercialisation du SiC s'est accélérée et les fabricants d'équipements étaient principalement en concurrence autour de la capacité d'épitaxie SiC de 6 pouces (150 mm). Semiconductor Today a fait état de plusieurs systèmes représentatifs à l'époque :

Équipement représentatif d'épitaxie SiC, 2013

Ces premiers systèmes ont été conçus pour résoudre quatre problèmes : réaliser une épitaxie SiC de 6 pouces, améliorer l'uniformité de la couche épitaxiale, réduire la densité des défauts et répondre aux besoins de la commercialisation précoce des dispositifs de puissance.

À mesure que l'adoption des véhicules électriques, les infrastructures de recharge des véhicules électriques, les systèmes solaires et de stockage et les marchés de l'énergie industrielle se sont développés rapidement, la demande de dispositifs SiC a augmenté en conséquence - et les équipements d'épitaxie ont évolué de plates-formes de R&D en petits lots vers des systèmes de nouvelle génération conçus pour une fabrication à grande échelle. Les plateformes représentatives d'aujourd'hui comprennent :

Équipement d'épitaxie SiC représentatif, aujourd'hui

De 4 pouces à 8 pouces : comment la mise à l'échelle des plaquettes réduit les coûts et augmente la production

Chaque augmentation du diamètre des plaquettes SiC – de 4 pouces à 6 pouces, et maintenant vers 8 pouces – a pour but d'augmenter la production par plaquette et de réduire les coûts de fabrication, et l'industrie est maintenant au milieu de la transition de 6 pouces à 8 pouces.

En 2013, l’industrie du SiC s’efforçait de passer des tranches de 4 pouces aux tranches de 6 pouces. Des sociétés telles que Cree, Dow Corning, Showa Denko et Norstel étaient toutes en train d'étendre leur capacité d'épitaxie et de substrat SiC de 6 pouces. L’objectif du passage à des tranches plus grandes était simple : augmenter la production par tranche, réduire les coûts de fabrication et améliorer l’évolutivité à l’échelle de l’industrie.

Plus d’une décennie plus tard, cette même logique conduit désormais au passage du 6 pouces au 8 pouces. GlobalWafers, le troisième fabricant mondial de plaquettes de silicium, a déclaré que la production de plaquettes SiC de 8 pouces à l'échelle de l'industrie s'accélérerait fortement jusqu'en 2025-2026 – une transition qui était considérée comme irréaliste à peine deux ans plus tôt (GlobalWafers, 2023). Onsemi et Resonac ont également ciblé 2025 pour la qualification et la montée en puissance des substrats SiC et des plaquettes épitaxiales de 8 pouces (Compound Semiconductor News, 2024).

Qu'est-ce qui change lorsque les plaquettes SiC grossissent

À mesure que les exigences en matière de diamètre et de qualité des plaquettes augmentent, les matériaux et les composants d'équipement utilisés tout au long du processus de fabrication sont devenus tout aussi déterminants pour le progrès du SiC que les plaquettes elles-mêmes.

Au-delà de la plaquette : pourquoi les composants d'équipement sont aussi importants que les puces SiC

Les tranches de SiC, les MOSFET et les modules de puissance retiennent l'attention, mais les composants d'équipement à l'intérieur des réacteurs d'épitaxie et de croissance de cristaux sont confrontés à des conditions tout aussi extrêmes – et le graphite traditionnel à lui seul ne suffit plus à répondre aux exigences actuelles.

Les discussions sur l'industrie du SiC ont tendance à se concentrer sur trois éléments : les plaquettes SiC, les MOSFET SiC et les modules de puissance. En pratique, les composants des équipements utilisés pour les fabriquer sont tout aussi importants. À l’intérieur des réacteurs d’épitaxie, des fours de croissance cristalline et d’autres procédés de semi-conducteurs à haute température, les composants internes doivent résister :

• Environnements à très haute température

• Gaz de procédé corrosifs tels que H₂ et HCl

• Exigences strictes de propreté pour éviter de contaminer la plaquette

Le graphite traditionnel offre de solides performances thermiques, mais, en cas d'utilisation prolongée, il est sujet à la corrosion de surface, à la génération de particules et à une durée de vie réduite, ce qui menace directement le rendement des plaquettes et la cohérence du processus. C’est l’écart que la technologie de revêtement CVD SiC s’efforce de combler de plus en plus.

Revêtement CVD SiC : la technologie derrière un équipement haute température fiable

L'épitaxie SiC et le revêtement SiC sont deux technologies distinctes servant des objectifs différents : l'épitaxie fabrique le matériau semi-conducteur lui-même, tandis que le revêtement CVD SiC protège l'équipement qui le fabrique.

L'épitaxie SiC est utilisée pour fabriquer des matériaux semi-conducteurs. Le revêtement SiC CVD, en revanche, est appliqué principalement aux composants internes critiques des équipements semi-conducteurs, afin d'améliorer leur résistance aux températures élevées et à la corrosion.

Épitaxie SiC vs revêtement SiC : deux technologies différentes

Comment fonctionne le composite graphite + SiC

Les composants en graphite à revêtement CVD SiC sont désormais largement utilisés dans les équipements d'épitaxie SiC, les équipements MOCVD, les équipements d'épitaxie LED et les équipements de traitement thermique RTP/RTA. Le dépôt d'une couche dense de SiC sur du graphite de haute pureté combine les atouts des deux matériaux :

Pourquoi Graphite + SiC fonctionne comme un composite

Solutions avancées de matériaux SiC de VETEK Semiconductor

Alors que les semi-conducteurs de troisième génération continuent de se développer, VETEK Semiconductor propose trois solutions de matériaux complémentaires : graphite revêtu de SiC CVD, SiC CVD solide et revêtements TaC, conçues pour les exigences thermiques et chimiques spécifiques des équipements de fabrication de SiC.

Composants en graphite à revêtement CVD SiC

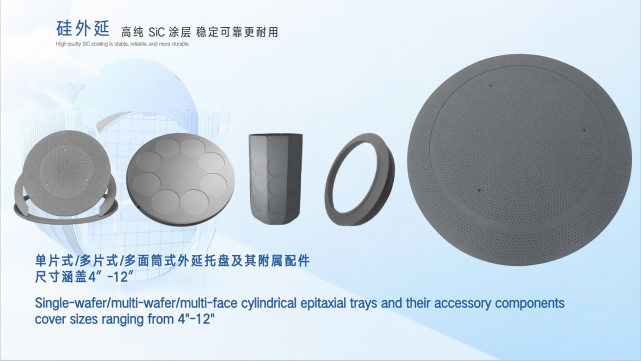

Les composants en graphite à revêtement CVD SiC de VETEK sont utilisés dans les suscepteurs d'épitaxie SiC, les supports MOCVD, les supports de tranches, les composants demi-lune et les composants thermiques semi-conducteurs.

• Revêtement SiC de haute pureté

• Excellente uniformité thermique

• Stabilité à haute température

• Forte résistance à la corrosion

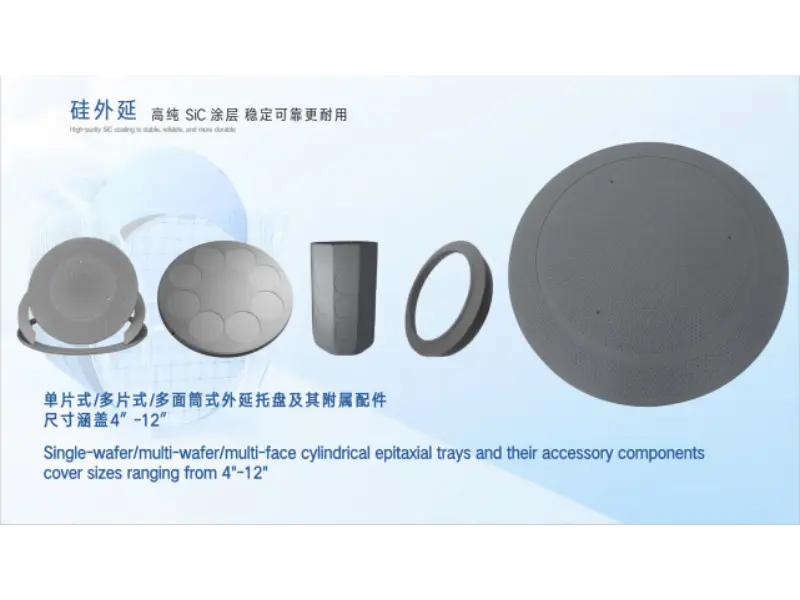

Composants en graphite à revêtement SiC VETEK CVD pour les applications d'épitaxie SiC, MOCVD et thermiques de semi-conducteurs.

Composants CVD SiC solides

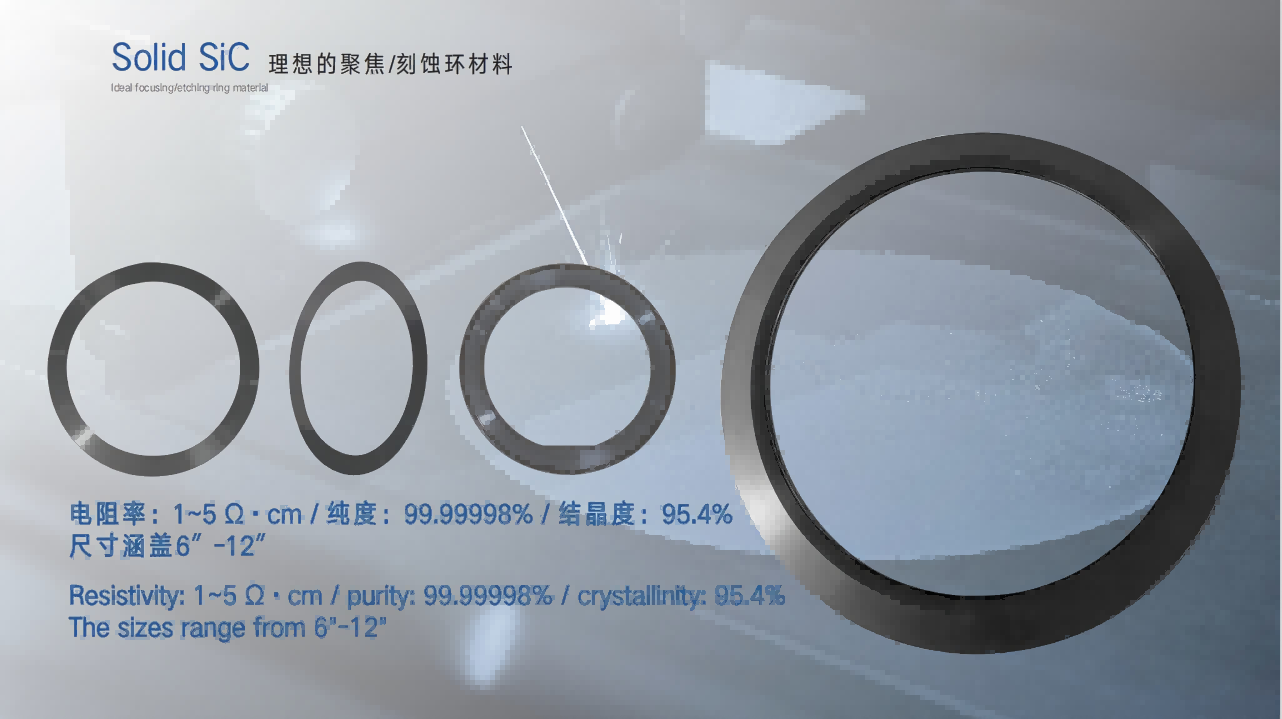

Pour les processus avancés de gravure et à haute température, le Solid CVD SiC offre un niveau supérieur de performance matérielle. Les applications typiques incluent les bagues de mise au point, les composants RTP/EPI et les composants de processus plasma.

• Structure dense et non poreuse

• Génération de particules extrêmement faible

• Excellente résistance aux plasmas

• Longue durée de vie

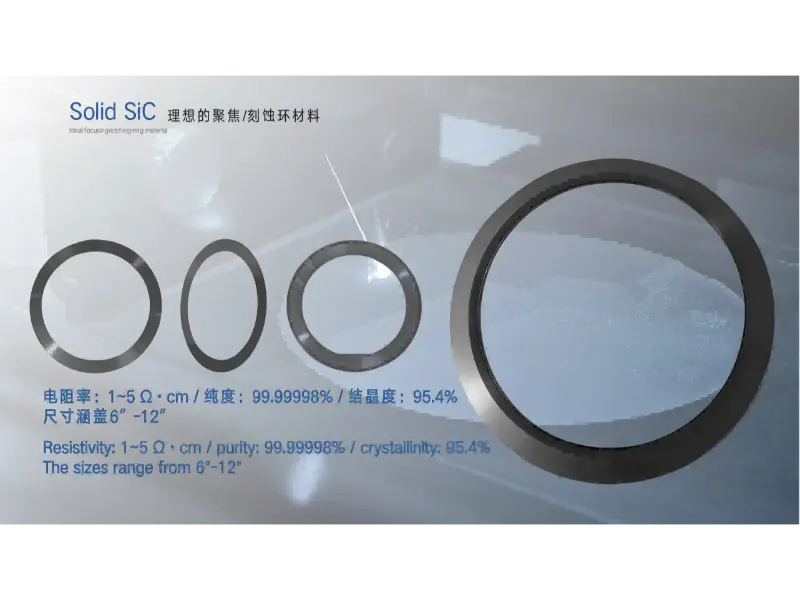

Bagues de mise au point et plasma CVD SiC solidescomposants de processus pour les applications avancées de gravure et RTP/EPI.

Solutions de revêtement TaC

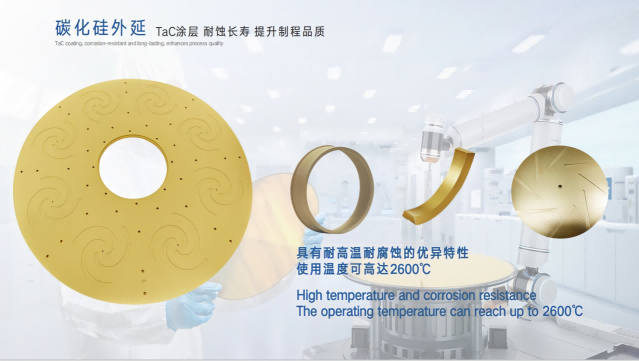

Alors que les températures de croissance des cristaux de SiC continuent d’augmenter, les revêtements en carbure de tantale (TaC) sont devenus un matériau important pour les champs thermiques à ultra-haute température. Le TaC offre une stabilité à la température plus élevée, une excellente résistance à l'oxydation et une stabilité chimique exceptionnelle — adaptés aux équipements de croissance cristalline SiC, aux composants de champ thermique à haute température et aux environnements de fabrication de semi-conducteurs de troisième génération.

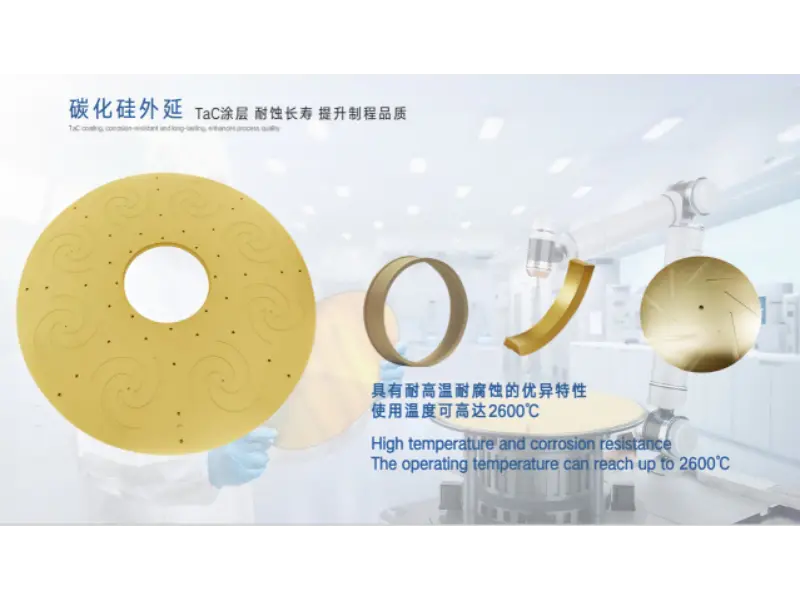

Composants de zone chaude revêtus de TaC conçus pour la croissance de cristaux SiC à ultra haute température.

Ensemble, ces trois gammes de produits répondent aux différentes exigences thermiques et chimiques rencontrées tout au long de la chaîne de fabrication du SiC :

Aperçu des trois solutions de matériaux SiC de VETEK

Foire aux questions

1. Quelle est la différence entre l'épitaxie SiC et le revêtement SiC ?

L'épitaxie SiC produit une couche cristalline de carbure de silicium pour fabriquer des plaquettes et des dispositifs semi-conducteurs. Le revêtement SiC (CVD SiC) dépose une couche mince et dense de SiC sur du graphite ou d'autres substrats pour protéger les composants de l'équipement de la chaleur et de la corrosion. Ils répondent à des objectifs différents au sein d’une même chaîne de fabrication.

2. Pourquoi le graphite est-il recouvert de SiC au lieu d'être utilisé seul ?

Le graphite nu a une excellente conductivité thermique et stabilité, mais il se corrode et génère des particules lorsqu'il est exposé à des températures élevées et à des gaz tels que H₂ et HCl au fil du temps. Un revêtement CVD SiC dense ajoute de la dureté, de la résistance chimique et de la stabilité à haute température tout en préservant les performances thermiques du graphite.

3. À quoi sert le Solid CVD SiC ?

Le SiC CVD solide est un matériau en carbure de silicium entièrement dense et non poreux utilisé dans les processus avancés de gravure et à haute température, notamment les bagues de focalisation, les composants RTP/EPI et les pièces de processus plasma — des applications qui nécessitent une génération de particules extrêmement faible et une longue durée de vie.

4. Pourquoi la croissance des cristaux de SiC nécessite-t-elle des revêtements TaC ?

À mesure que les processus de croissance des cristaux de SiC tendent vers des températures plus élevées, les composants des zones chaudes ont besoin de matériaux qui résistent à l'oxydation et restent chimiquement stables sous une chaleur extrême. Les revêtements TaC offrent une stabilité en température plus élevée que le graphite seul, ce qui les rend bien adaptés aux fours de croissance cristalline SiC et aux composants de champ thermique à haute température.

5. Pourquoi l’industrie passe-t-elle des plaquettes SiC de 6 pouces aux plaquettes SiC de 8 pouces ?

Des tranches plus grandes augmentent le nombre de puces par tranche, ce qui réduit le coût de fabrication par puce et améliore l'évolutivité. Les fabricants de plaquettes et de puces qualifient désormais les substrats SiC de 8 pouces et les plaquettes épitaxiales pour répondre à la demande croissante des véhicules électriques, des énergies renouvelables et de l'électronique de puissance industrielle.

Résumé : La fabrication de SiC est entrée dans l'ère de la concurrence en matière de capacités de processus

La question déterminante de l'industrie du SiC a changé : il ne s'agit plus de savoir si le matériau peut être commercialisé, mais de savoir avec quelle efficacité, propreté et cohérence il peut être fabriqué à grande échelle.

En 2013, la question centrale de l'industrie était de savoir si le SiC pouvait être commercialisé. Aujourd'hui, plus d'une décennie plus tard, cette question se pose : comment fabriquer des produits SiC avec une plus grande efficacité, moins de défauts et une plus grande stabilité ?

À mesure que l'industrie du SiC continue de se développer, des diamètres de tranche plus grands, une technologie d'épitaxie améliorée et des équipements de fabrication optimisés restent les principales orientations du développement de l'industrie. Dans le même temps, les revêtements CVD SiC de haute pureté, les matériaux Solid CVD SiC et TaC deviennent des technologies clés pour garantir la stabilité de la fabrication des semi-conducteurs.

VETEK Semiconductor reste concentré sur les matériaux semi-conducteurs avancés, en fournissant des solutions matérielles fiables pour l'épitaxie SiC, la croissance cristalline et la fabrication de semi-conducteurs à haute température, soutenant ainsi la prochaine génération de l'industrie des semi-conducteurs.

À propos de VETEK Semiconducteur

VETEK Semiconductor conçoit et fabrique des composants de revêtement en graphite à revêtement CVD SiC, en SiC CVD solide et en revêtement TaC pour l'épitaxie SiC, le MOCVD, la croissance cristalline et les équipements semi-conducteurs à haute température. Cet article a été préparé par l'équipe d'ingénierie des matériaux de VETEK, en s'appuyant sur les rapports industriels de Semiconductor Today et sur l'analyse actuelle du marché des plaquettes SiC, et reflète l'expérience directe de VETEK dans la fourniture de composants pour les lignes de fabrication SiC.

Sources référencées : Semiconductor Today (article sur l'industrie 2013) ; Déclarations publiques de GlobalWafers (2023) ; Actualités sur les semi-conducteurs composés (2024) ; Analyse du prix des plaquettes Patsnap Eureka SiC (2025). Les chiffres et les spécifications d'équipement des produits VETEK sont basés sur la documentation interne du produit.
