Comment résoudre les variations élevées d'une poche à l'autre dans les suscepteurs de graphite pour épitaxie de silicium multi-poches ?

Solution d'optimisationn pour les suscepteurs CVD à revêtement SiC de haute précision

En résolvant le problème de la non-uniformité de l'épaisseur du film causée par une forte variation d'une poche à l'autre (1,4 %) dans les suscepteurs multi-poches en graphite pour épitaxie de silicium, VeTek Semiconductor a amélioré la planéité du suscepteur à < 0,08 mm et réduit la variation d'une poche à l'autre à 0,69 % grâce à la simulation du champ d'écoulement du four CVD et à l'usinage de haute précision, augmentant considérablement le rendement des tranches épitaxiales.

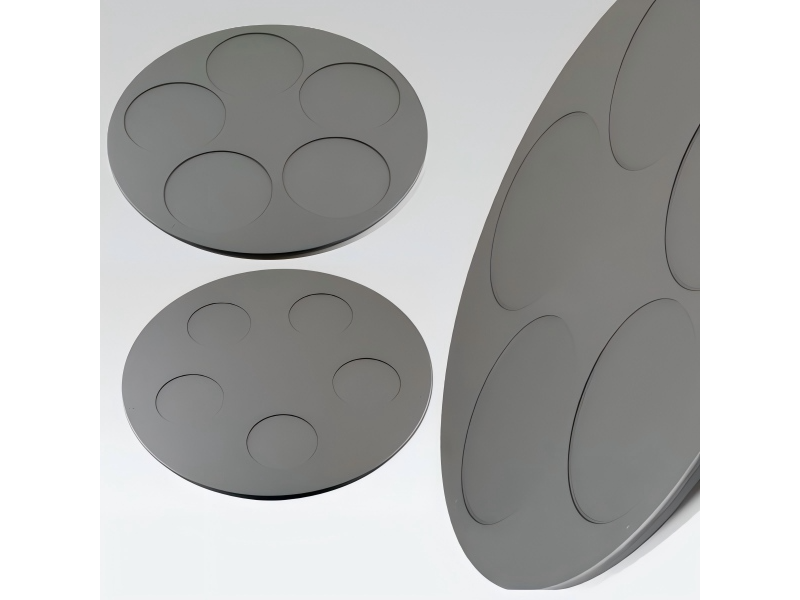

Suscepteurs de graphite d'épitaxie de silicium multi-poches avec revêtement CVD SiC de haute précision

I. Résumé

Lors de la production d'épitaxie de silicium multi-poches, notre client (une fonderie de tranches de semi-conducteurs) a été confronté à des défis de longue date liés à une forte variation d'une poche à l'autre de l'épaisseur de la couche épitaxiale (données originales : 1,4 %). Cela a eu de graves répercussions sur la cohérence des plaquettes épitaxiales et sur le rendement du dispositif en aval. En effectuant une simulation numérique 3D et une analyse de la dynamique des fluides internes et des champs thermiques à l'intérieur du four d'épitaxie CVD, combinées à l'optimisation de la structure de l'outillage et à la technologie de revêtement de haute précision en carbure de silicium par dépôt chimique en phase vapeur (CVD SiC), l'équipe VeTek Semiconductor a considérablement amélioré la planéité de la surface du suscepteur de graphite pour épitaxie de silicium multi-poches de <0,20 mm à <0,08 mm. Suite à ces améliorations, la variation de l'épaisseur du film d'une poche à l'autre du client a chuté considérablement à 0,69 %, réalisant ainsi un saut qualitatif dans l'uniformité de l'épaisseur du film.

Comparaison des indicateurs de performance clés

II. Contexte client : recherche de solutions de production épitaxiale à haute cohérence

Perspective principale : dans la fabrication par épitaxie de silicium multi-poches de grande taille, même les déformations infimes du suscepteur sont amplifiées par des pertes de rendement coûteuses pour les puces.

Le client de ce partenariat est une fonderie leader de dispositifs de puissance de 8 pouces/12 pouces et de tranches épitaxiales de silicium, fabriquant principalement des tranches épitaxiales de silicium à couche épaisse utilisées dans les MOSFET haute tension, les IGBT et l'électronique automobile. Alors que les clients en aval exigent une cohérence de plus en plus stricte des paramètres électriques des puces, l’épaisseur de la couche épitaxiale et l’uniformité de la résistivité sont devenues des paramètres essentiels pour évaluer la qualité des plaquettes épitaxiales. Le client utilise des réacteurs d'épitaxie de silicium CVD multi-poches capables de traiter plusieurs tranches de silicium simultanément en une seule opération. Cependant, en raison du cycle thermique prolongé à haute température et de l'érosion du flux de gaz, leurs suscepteurs en graphite d'origine ne pouvaient plus répondre aux exigences de processus de haute précision en matière de variation et de planéité d'une poche à l'autre.

III. Défis et points faibles : une variation élevée d'une poche à l'autre entraîne une non-uniformité de l'épaisseur du film

Perspective principale : des tolérances excessives de planéité du suscepteur en graphite perturbent directement la conduction thermique et la distribution du champ de flux de gaz à l'intérieur du four CVD, déclenchant de graves variations d'épaisseur entre les poches.

Au cours de la croissance épitaxiale du silicium par CVD, des gaz précurseurs (tels que SiHCl3/SiH4) se déposent à haute température sur la surface de la tranche pour former une couche épitaxiale monocristalline. Le suscepteur en graphite agit non seulement comme support, mais joue également un rôle essentiel dans la conduction thermique uniforme et le guidage du champ d'écoulement. Les goulots d'étranglement techniques spécifiques rencontrés par le client comprenaient :

1. La variation de l'épaisseur du film d'une poche à l'autre a atteint jusqu'à 1,4 %, ce qui a un impact sur l'uniformité globale de la plaquette.

En raison de micro-déformations sur la surface après une utilisation prolongée, les suscepteurs en graphite multi-poches originaux du client présentaient de légères différences en termes de profondeur d'évidement des poches et d'efficacité du rayonnement thermique entre les poches individuelles. Les mesures réelles ont révélé des données de variation d'une poche à l'autre pouvant atteindre 1,4 %. Cet écart a directement conduit à des taux de croissance de couche épitaxiale incohérents sur des tranches de silicium placées dans différentes poches au sein du même lot, entraînant un écart excessif d'épaisseur de film.

2. La planéité du suscepteur inférieure à <0,20 mm a provoqué un champ thermique limite et une turbulence du champ d'écoulement

La planéité des suscepteurs d'origine n'a pu être maintenue qu'à un niveau <0,20 mm. Dans les environnements d'épitaxie à haute température de 1 100 °C à 1 200 °C, une surface inégale provoque la formation de tourbillons localisés par le flux de gaz réactif tout en créant des espaces non uniformes entre le suscepteur et le chauffage par induction. Cela a ensuite induit des champs thermiques non uniformes sur la surface, aggravant les fluctuations de l'épaisseur du film.

Analyse des points douloureux et des mécanismes techniques

IV. Solution personnalisée VeTek : simulation de champ d'écoulement CVD et optimisation d'outillage de très haute précision

Perspective principale : l'optimisation des champs d'écoulement et thermiques via la simulation numérique, combinée à un usinage CNC de précision au niveau du micron et à un revêtement SiC CVD dense de haute pureté, remodèle fondamentalement les performances du suscepteur.

Pour résoudre les problèmes de variation de poche à poche et de planéité du client, l'équipe d'ingénierie de VeTek Semiconductor a mené des évaluations sur site, extrait les paramètres opérationnels du réacteur et conçu une solution d'optimisation de bout en bout entièrement personnalisée :

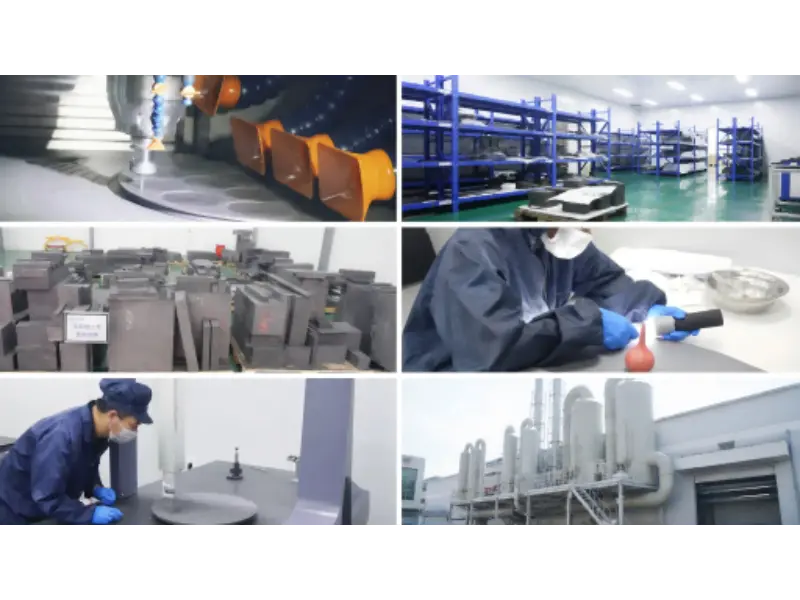

Installations avancées d'usinage de précision, de salle blanche et de contrôle qualité de VeTek Semiconductor

1. Simulation du flux interne et du champ thermique du four CVD

À l'aide d'ANSYS Fluent, des simulations numériques 3D ont été réalisées pour la vitesse d'écoulement du gaz, l'épaisseur de la couche limite et le transfert de chaleur par rayonnement thermique à l'intérieur du réacteur CVD. Sur la base d'analyses de modélisation, les rayons de transition des bords des poches et les structures des rainures de guidage des gaz sur la surface du suscepteur ont été repensés, permettant aux gaz réactifs de maintenir un régime d'écoulement laminaire très cohérent au-dessus de chaque poche et d'éliminer les tourbillons localisés.

2. Usinage de substrats en graphite de haute précision et optimisation des outils

Du graphite isostatique isotrope de haute densité et de haute pureté a été sélectionné comme matériau de substrat, associé à un outil d'usinage de précision CNC à 5 axes amélioré. En affinant le contrôle des contraintes de serrage et les trajectoires des trajectoires d'outil pendant le traitement, la planéité du suscepteur après usinage a été strictement contrôlée de <0,20 mm à <0,15 mm, les surfaces du suscepteur de première qualité atteignant une planéité révolutionnaire de <0,08 mm.

3. Technologie exclusive de revêtement SiC CVD dense de haute pureté

Un revêtement de α-SiC très dense avec une épaisseur uniforme a été développé sur la surface du substrat en graphite par dépôt chimique en phase vapeur (CVD). Le revêtement présente une pureté allant jusqu'à 99,999 % (qualité 5N-6N), une conductivité thermique élevée et une résistance à la corrosion par les gaz chauds de chlorure d'hydrogène (HCl). Il correspond parfaitement au coefficient de dilatation thermique (CTE) du substrat en graphite, garantissant l'absence de microfissures ou de délaminage lors d'un cycle thermique rapide.

Solution technique et avantages en termes de performances

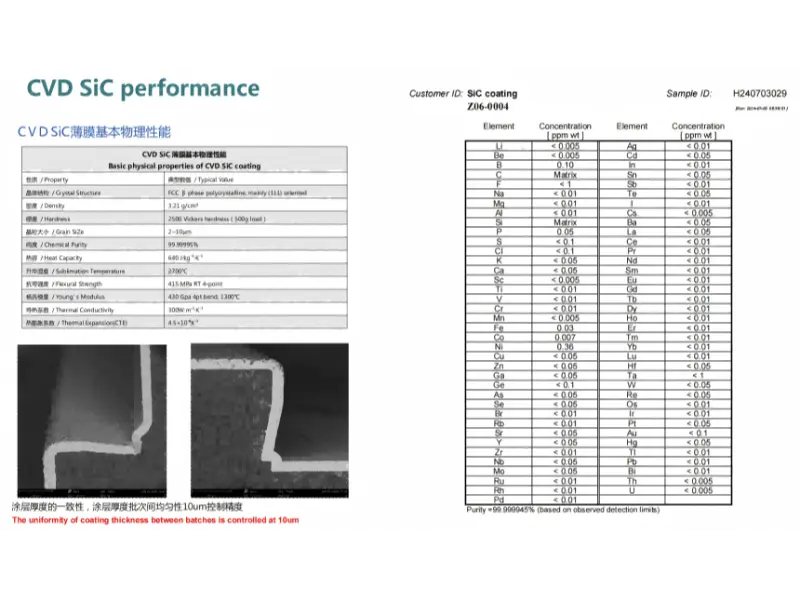

Propriétés physiques clés, uniformité de l'épaisseur SEM et analyse de très haute pureté du revêtement CVD SiC

V. Résultats et données : parler avec des faits et des mesures quantifiables

Perspective principale : les données mesurées sur le terrain démontrent que l'optimisation de la planéité du suscepteur s'est directement traduite par une réduction substantielle de 50,7 % de la variation d'une poche à l'autre du film épitaxial.

Après avoir remplacé les anciennes pièces par des suscepteurs de graphite pour épitaxie de silicium multi-poches optimisés de VeTek Semiconductor, le client a mené une étude continue de suivi de la production à grand volume de 30 jours sur sa ligne. Les données réelles d’amélioration de la qualité recueillies comprennent :

1. Variation de l'épaisseur du film d'une poche à l'autre réduite à 0,69 %

Les données de production mesurées par le client ont montré que la variation d'une poche à l'autre a chuté de manière significative, passant de 1,4 % à 0,69 %, pour une réduction globale de 50,7 %. Cela a considérablement réduit les écarts de taux de croissance entre les différentes poches.

2. Percée de la planéité de la surface du suscepteur à <0,08 mm

Grâce à l'optimisation du champ d'écoulement et à un outillage de haute précision, les suscepteurs produits en série ont systématiquement atteint une planéité inférieure à 0,15 mm, les suscepteurs de premier plan atteignant de manière stable <0,08 mm, dépassant de loin les normes standard de l'industrie.

3. Améliorations substantielles de l’uniformité de l’épaisseur du film et du rendement global

Grâce à des champs thermiques et d'écoulement très stables, les mesures de résistivité et d'uniformité d'épaisseur de la couche épitaxiale sont entrées dans des gammes de qualité supérieure. Le taux de rendement des tranches de qualité A de la fonderie a augmenté d'environ 3,5 %, permettant d'économiser des centaines de milliers de RMB chaque année en coûts de tranches mises au rebut.

VI. Foire aux questions (FAQ)

Q1 : Pourquoi la planéité d'un suscepteur de graphite pour épitaxie de silicium multi-poches a-t-elle un impact si majeur sur l'uniformité de l'épaisseur du film ?

Répondre:Dans les processus CVD à haute température, les plaquettes de silicium sont chauffées principalement par conduction thermique et rayonnement thermique du suscepteur. Si la planéité du suscepteur est mauvaise (par exemple > 0,20 mm), cela crée des espaces inégaux entre le suscepteur et l'élément chauffant sous-jacent, induisant des variations de température localisées. Simultanément, une surface inégale perturbe le flux laminaire des gaz réactifs, provoquant des fluctuations localisées de la concentration et de la vitesse des gaz, qui se manifestent directement par des variations d'épaisseur de film d'une poche à l'autre.

Q2 : Quelle est la durée de vie opérationnelle des suscepteurs en graphite à revêtement CVD SiC de VeTek ?

Répondre:VeTek utilise des revêtements en carbure de silicium CVD de très haute pureté conçus avec une correspondance CTE précise avec le substrat en graphite. Sous des températures élevées de 1 200 °C et dans des atmosphères corrosives H2/HCl, il présente une résistance exceptionnelle aux chocs thermiques et une inertie chimique, prolongeant généralement la durée de vie de 30 % à 50 % par rapport aux suscepteurs à revêtement standard de l'industrie.

Q3 : VeTek peut-il fournir une ingénierie personnalisée si nous avons des modèles de réacteurs d'épitaxie CVD personnalisés ?

Répondre:Oui. VeTek possède des capacités complètes de simulation de flux CVD/champ thermique et une chaîne de traitement CNC de précision. Nous pouvons effectuer une ingénierie inverse 1:1 ou une optimisation structurelle en fonction des dimensions du four fournies par le client, des paramètres de flux d'air ou des dessins de suscepteurs existants.

Q4 : Comment la planéité du suscepteur de précision est-elle protégée contre les dommages causés par le transport ?

Répondre:Tous les produits suscepteurs sont soumis à un nettoyage par ultrasons et à un emballage sous vide antistatique dans des salles blanches de classe 1000. L'intérieur est sécurisé à l'aide de modules personnalisés d'absorption des chocs en EVA haute densité, et l'extérieur est emballé dans des caisses en bois fumigées de qualité export, garantissant une livraison sans impact.

VII. Conclusion

Perspective principale : Les composants d'outillage mécaniques et thermodynamiques semi-conducteurs de haute qualité représentent un investissement direct dans l'amélioration de la compétitivité des fonderies.

En mettant en œuvre la simulation du champ d'écoulement CVD, le contrôle des outils de précision et l'optimisation du revêtement CVD SiC sur des suscepteurs de graphite par épitaxie de silicium multi-poches, VeTek Semiconductor a aidé avec succès le client à réduire la variation d'épaisseur de film d'une poche à l'autre de 1,4 % à 0,69 %, résolvant ainsi parfaitement le défi de longue date de la non-uniformité de l'épaisseur du film.

Si vous rencontrez également des problèmes techniques tels qu'une non-uniformité de la couche épitaxiale, une déformation du suscepteur du graphite, une variation élevée d'une poche à l'autre ou un pelage du revêtement CVD, n'hésitez pas à contacter l'équipe d'experts techniques de VeTek Semiconductor pour recevoir une évaluation sur site en flux libre et un plan d'optimisation personnalisé !
