Pourquoi l'anneau de graphite recouvert de carbure de tantale poreux (TaC) est-il essentiel pour une croissance fiable des cristaux de SiC

Résumé de l'article :LeAnneau de graphite revêtu de carbure de tantale poreux (TaC)est un composant spécialisé dans le champ thermique conçu pour la croissance monocristalline SiC par transport physique de vapeur (PVT). En combinant du graphite poreux de haute pureté avec un revêtement dense en carbure de tantale CVD, il offre une stabilité à haute température, une protection contre la corrosion, une répartition contrôlée de la chaleur et une faible contamination. Cet article explique sa structure, ses avantages techniques, ses applications, ses spécifications et ses considérations de sélection pour les équipements de croissance de cristaux de semi-conducteurs et SiC.

Table des matières

• Qu'est-ce qu'un anneau de graphite revêtu de carbure de tantale poreux (TaC) ?
• Pourquoi le revêtement TaC est-il important pour la croissance des cristaux SiC ?
• Quels sont les principaux avantages d’un anneau en graphite poreux revêtu de TaC ?
• Quelles sont les spécifications techniques ?
• Où l’anneau poreux en graphite revêtu de TaC est-il utilisé ?
• Comment devriez-vous sélectionner le bon anneau en graphite avec revêtement TaC ?
• Foire aux questions
• Conclusion

Qu'est-ce qu'un anneau de graphite revêtu de carbure de tantale poreux (TaC) ?

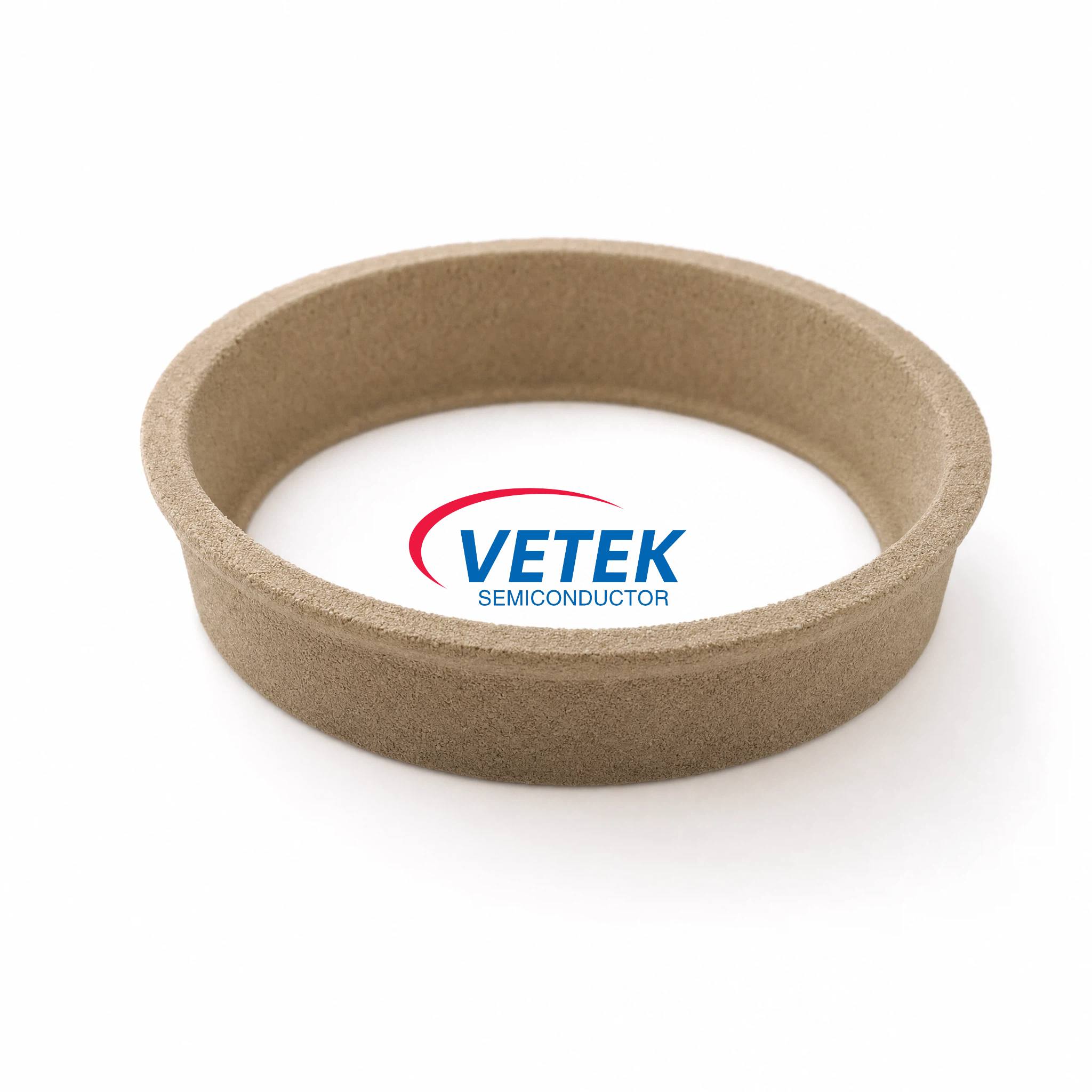

A Anneau de graphite revêtu de carbure de tantale poreux (TaC)est un composant de champ thermique utilisé principalement dans les fours de croissance de monocristaux SiC fonctionnant avec le procédé PVT. SelonVETEK, le composant combine un substrat en graphite poreux de haute pureté avec un revêtement en carbure de tantale déposé par dépôt chimique en phase vapeur (CVD). Cette combinaison est conçue pour résister à des conditions thermiques et chimiques exigeantes tout en prenant en charge des environnements de croissance cristalline stables.

Le substrat poreux en graphite constitue une base structurelle légère et contribue à la distribution de la chaleur et au transport de la vapeur à l'intérieur du four. Pendant ce temps, la couche de TaC agit comme une barrière protectrice contre la vapeur de silicium, les gaz carbonés et d’autres espèces corrosives rencontrées lors de la croissance des cristaux de SiC.

Cette architecture matérielle est particulièrement précieuse car le champ thermique à l’intérieur d’un four PVT influence directement la qualité, la cohérence et la reproductibilité des cristaux de SiC. Un anneau correctement conçu peut donc devenir plus qu’un composant mécanique : il peut contribuer à la stabilité globale du processus.

Pourquoi le revêtement TaC est-il important pour la croissance des cristaux SiC ?

La croissance des cristaux de SiC nécessite des températures extrêmement élevées et un environnement de processus chimiquement agressif. Le graphite conventionnel peut fournir des caractéristiques thermiques utiles, mais sa surface peut être exposée à des espèces réactives lors d'un fonctionnement prolongé. Un revêtement TaC de haute qualité permet de relever ce défi en créant une couche protectrice dense et résistante aux produits chimiques.

Le produit VETEK est spécifié pour fonctionner à des températures allant jusqu'à2200°C, tandis que son revêtement TaC est conçu pour maintenir l'intégrité structurelle dans des environnements exigeants à haute température. Le revêtement protège également le substrat en graphite des attaques de vapeurs de silicium et des gaz de traitement corrosifs.

Pour les fabricants de SiC, les avantages pratiques peuvent inclure :

• Protection améliorée des composants du champ thermique en graphite.
• Risque réduit de contamination causée par la dégradation du substrat.
• Conditions de champ thermique plus stables.
• Meilleure résistance à l’oxydation et à la corrosion à température élevée.
• Durée de vie des composants potentiellement plus longue.
• Conditions de fonctionnement plus cohérentes pendant les cycles répétés de croissance des cristaux.

En d’autres termes, le revêtement TaC n’est pas un simple traitement de surface. Lorsqu'il est correctement conçu et déposé, il devient un élément important des performances fonctionnelles du composant.

Quels sont les principaux avantages d’un anneau en graphite poreux revêtu de TaC ?

1. Stabilité à haute température

La stabilité à haute température est l’une des exigences les plus importantes pour les équipements de croissance de cristaux PVT SiC. L'anneau en graphite poreux à revêtement TaC VETEK est conçu pour des températures allant jusqu'à 2 200 °C, ce qui le rend adapté aux applications exigeantes de champ thermique.

2. Excellente protection contre la corrosion

Le revêtement CVD TaC dense sépare le substrat en graphite des espèces agressives du procédé. Cette fonction de protection est particulièrement importante lorsque le composant est exposé de manière répétée à des vapeurs de silicium et à des gaz contenant du carbone.

3. Performances de champ thermique contrôlées

Le graphite poreux peut contribuer à la distribution de chaleur et au transport de vapeur dans la zone chaude. Cela rend la structure du substrat pertinente pour la conception du processus plutôt que de simplement servir de support mécanique.

4. Faible potentiel de contamination

La qualité des cristaux est très sensible aux impuretés indésirables. Des matières premières de haute pureté combinées à un revêtement protecteur dense en TaC peuvent aider à limiter la libération d'impuretés et la perte de particules, favorisant ainsi des conditions de processus plus propres.

5. Forte adhérence du revêtement

Le processus CVD crée une liaison solide entre le revêtement TaC et le substrat en graphite. Une bonne adhérence est essentielle car des cycles thermiques répétés peuvent autrement augmenter le risque de défauts de revêtement ou de défaillance prématurée des composants.

6. Conception personnalisable

Différents fours de croissance de cristaux SiC peuvent nécessiter différentes dimensions d'anneau, configurations structurelles et paramètres de revêtement. VETEK indique que les dimensions, les détails structurels et les spécifications de revêtement peuvent être personnalisés en fonction des exigences du four et des besoins du client.

Quelles sont les spécifications techniques ?

Pour les ingénieurs et les équipes achats, les spécifications techniques sont essentielles lors de l’évaluation d’unAnneau de graphite revêtu de carbure de tantale poreux (TaC). Les paramètres suivants sont basés sur les informations produit publiées par VETEK. Les spécifications réelles peuvent être personnalisées en fonction des exigences de l'équipement et du processus.

Lorsqu'ils comparent les fournisseurs, les acheteurs doivent évaluer l'ensemble du système de matériaux plutôt que de se concentrer uniquement sur l'épaisseur du revêtement. La pureté du substrat, la structure des pores, l'uniformité du revêtement, l'adhérence, la précision dimensionnelle et les procédures d'inspection peuvent tous affecter les performances des composants.

Où l’anneau poreux en graphite revêtu de TaC est-il utilisé ?

La principale application estCroissance de monocristaux de SiC par la méthode PVT. Ce processus est largement associé à la production de substrats SiC pour les applications semi-conductrices de nouvelle génération. VETEK identifie plusieurs domaines d'application pour ce composant.

• Croissance monocristalline SiC :Utilisé dans le cadre du système de champ thermique à l’intérieur des fours à croissance cristalline PVT.
• Fabrication de semi-conducteurs de troisième génération :Prend en charge les équipements utilisés pour la production avancée de matériaux SiC.
• Production de substrat SiC :Aide à maintenir l’environnement thermique et chimique requis pendant la croissance des cristaux.
• Zones chaudes du four de cristallisation :Fonctionne comme un composant avancé de champ thermique en graphite.
• Traitement des semi-conducteurs à haute température :Convient aux applications où la stabilité thermique et la résistance chimique sont essentielles.

Ce composant est particulièrement utile lorsque la répétabilité du processus est importante. Des conditions thermiques stables et une contamination réduite peuvent aider les fabricants à maintenir des conditions de fonctionnement constantes tout au long des cycles de production.

Comment devriez-vous sélectionner le bon anneau en graphite avec revêtement TaC ?

Choisir une bague appropriée nécessite plus que de faire correspondre un diamètre extérieur. Les ingénieurs en approvisionnement doivent prendre en compte l’ensemble de l’environnement d’exploitation et la compatibilité entre le composant et le four.

1. Confirmer la compatibilité du four :Vérifiez le modèle de four PVT, l'emplacement d'installation et les dimensions disponibles.
2. Définir la température de fonctionnement :Assurez-vous que le système de matériaux sélectionné est approprié pour le profil thermique prévu.
3. Évaluer les caractéristiques du substrat :Tenez compte de la pureté, de la densité, de la porosité, de la résistance mécanique et des propriétés thermiques du graphite.
4. Précisez le revêtement TaC :Discutez de l’épaisseur du revêtement, de l’uniformité, de l’adhérence et des exigences du processus avec le fabricant.
5. Contrôler les tolérances dimensionnelles :Des dimensions précises sont importantes pour un assemblage correct et une géométrie prévisible du champ thermique.
6. Envisagez le contrôle de la contamination :Des matériaux de haute pureté et des revêtements stables sont importants pour les applications de qualité semi-conducteur.
7. Renseignez-vous sur la personnalisation :Un fabricant professionnel doit être en mesure d’examiner les dessins et les conditions du processus avant la production.

Pour les acheteurs recherchant un fabricant ou un fournisseur chinois, une communication technique doit avoir lieu avant de passer une commande. Le partage des dessins des fours, des dimensions des composants, des températures de fonctionnement et des exigences des processus peut améliorer considérablement l'adéquation des produits.

VETEK propose des options personnalisées couvrant les dimensions, les configurations de substrat et les paramètres de revêtement, permettant d'adapter l'anneau aux différentes exigences du four de croissance SiC.

Foire aux questions

À quoi sert un anneau de graphite revêtu de carbure de tantale poreux (TaC) ?

Il est principalement utilisé comme composant de champ thermique dans les fours de croissance monocristallins PVT SiC. Son substrat poreux en graphite favorise la distribution thermique et le transport de vapeur, tandis que le revêtement TaC offre une protection contre les attaques chimiques à haute température.

Pourquoi le carbure de tantale est-il adapté à la croissance des cristaux de SiC ?

Le TaC offre une stabilité à haute température et une forte résistance chimique. Il aide à protéger le substrat en graphite de la vapeur de silicium et d'autres espèces réactives, contribuant ainsi à un environnement de croissance plus propre et plus stable.

Quelle est l’épaisseur du revêtement TaC ?

VETEK spécifie une plage d'épaisseurs de revêtement de 20 à 100 μm, avec une personnalisation disponible en fonction des exigences de l'application.

La bague en graphite peut-elle être personnalisée ?

Oui. VETEK indique que la personnalisation peut couvrir les dimensions, les détails structurels, la configuration du substrat et les paramètres de revêtement en fonction des dessins du client, de la conception des fours et des exigences du processus.

A quelle température l'anneau peut-il résister ?

La spécification technique publiée indique une résistance à la température jusqu'à 2 200 °C. L'aptitude opérationnelle réelle doit être évaluée en fonction de la conception du four, du profil thermique, de l'atmosphère et des conditions du procédé.

Conclusion

A Anneau de graphite revêtu de carbure de tantale poreux (TaC)combine les caractéristiques de champ thermique du graphite poreux de haute pureté avec la résistance aux températures élevées et aux produits chimiques d'un revêtement CVD TaC. Pour la croissance cristalline PVT SiC, cette architecture matérielle peut prendre en charge la stabilité thermique, la protection contre la corrosion, le contrôle de la contamination et des conditions de processus reproductibles. Avec des dimensions et des paramètres de revêtement personnalisables, il peut également être adapté à différentes conceptions de fours de croissance cristalline.

Si vous recherchez un produit haute performanceAnneau de graphite revêtu de carbure de tantale poreux (TaC)pour les équipements de croissance cristalline SiC, VETEK peut fournir des solutions personnalisées basées sur vos dessins et les exigences du processus.Contactez-nousaujourd'hui pour discuter de vos spécifications, de vos exigences en matière de revêtement, de la compatibilité des fours et de vos besoins d'approvisionnement, et laissez notre équipe technique vous aider à identifier une solution de graphite à revêtement TaC appropriée.
