Revêtement CVD SiC : processus, avantages et applications

Qu'est-ce que le revêtement CVD SiC ?
Si vous examinez la manière dont les composants sont protégés à l’intérieur des équipements semi-conducteurs, une approche courante consiste à utiliser un revêtement SiC formé par un processus CVD.

En termes simples, une fine couche de carbure de silicium est créée directement sur la surface de pièces telles que des composants en graphite ou en céramique. Cette couche agit comme une barrière, de sorte que le matériau de base n’est pas exposé à la chaleur, aux gaz réactifs ou au plasma.

En utilisation réelle, ce qui compte, c'est le comportement du revêtement dans le temps. Par exemple, s'il reste stable après des cycles de chauffage répétés ou s'il commence à se dégrader dans des environnements corrosifs.

C’est là que les revêtements CVD SiC sont souvent utilisés : ils ont tendance à mieux résister dans ces conditions combinées.

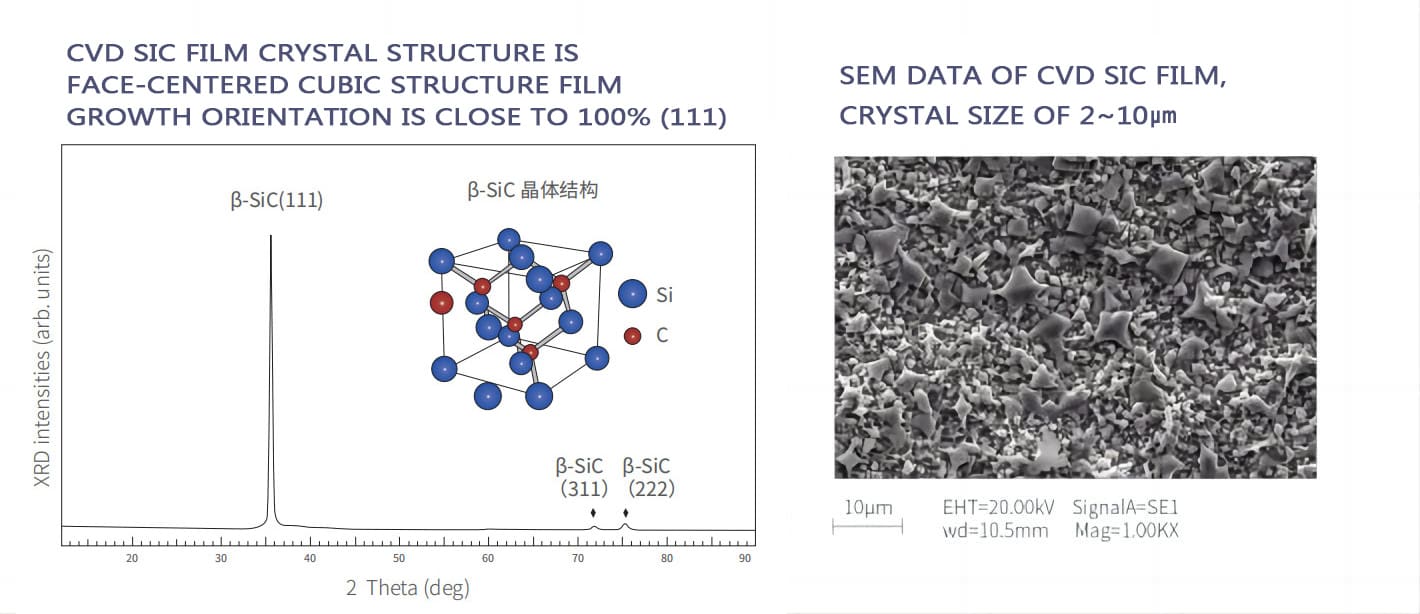

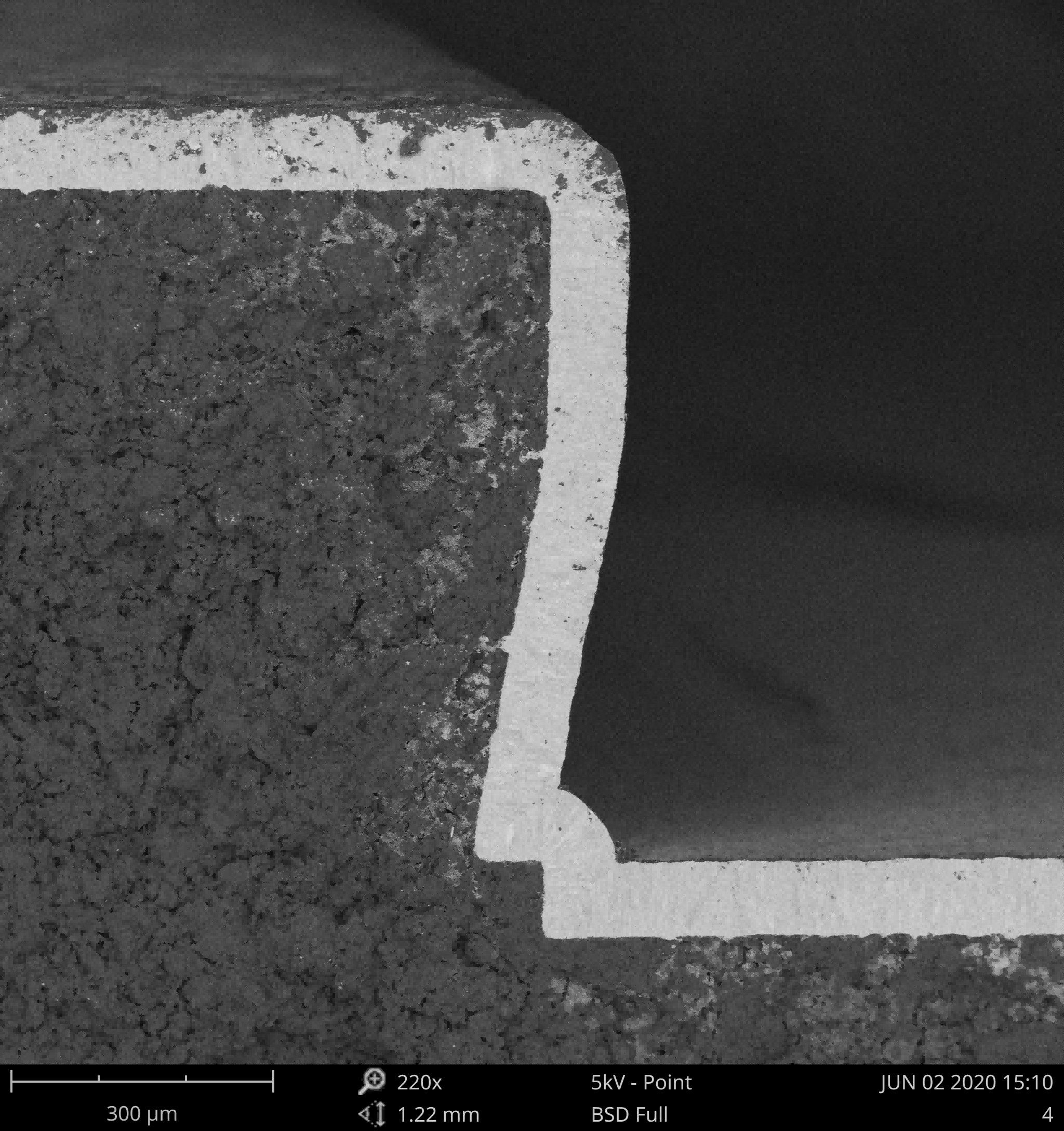

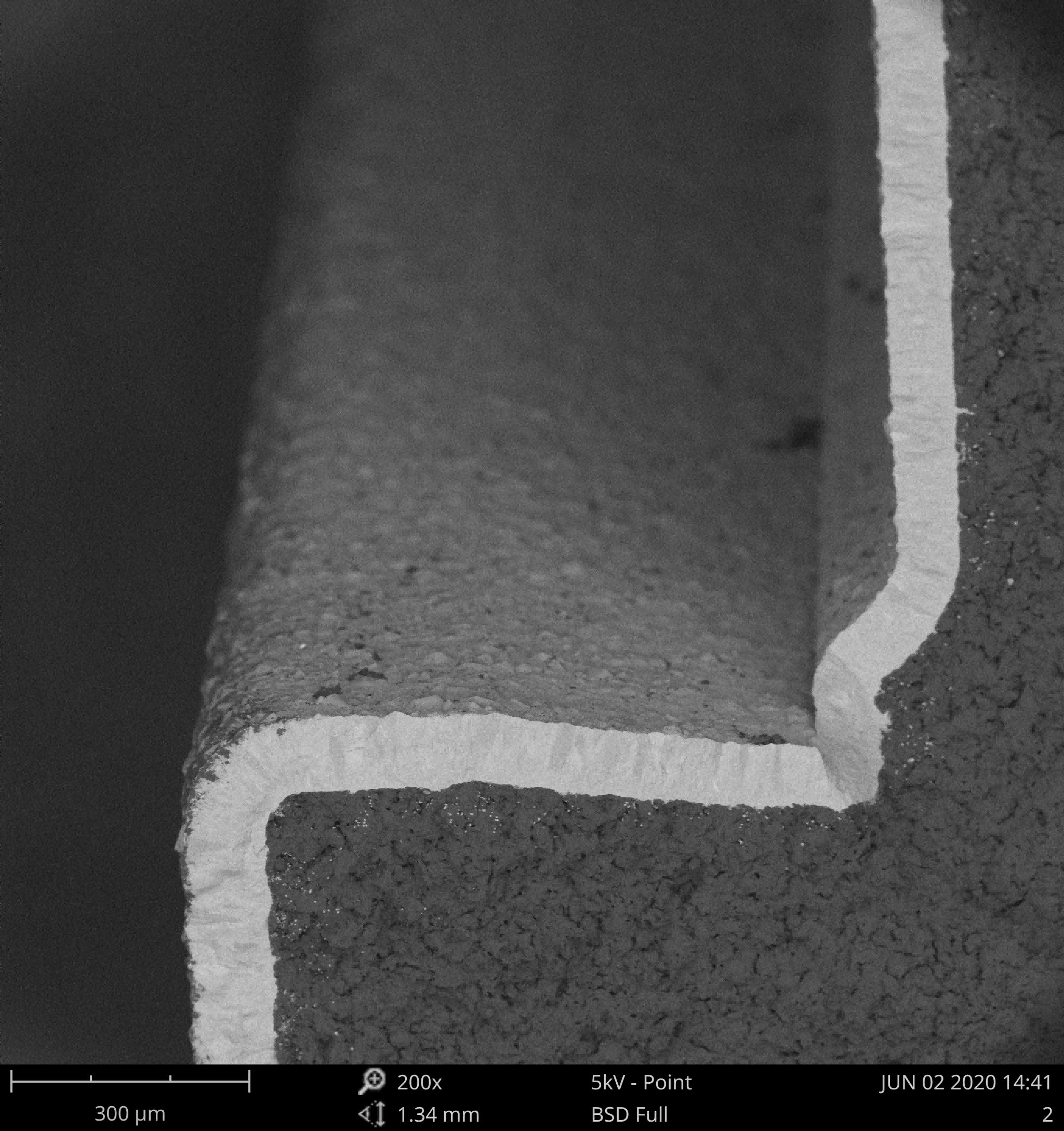

L'uniformité de l'épaisseur du revêtement entre les lots est contrôlée à 10 um

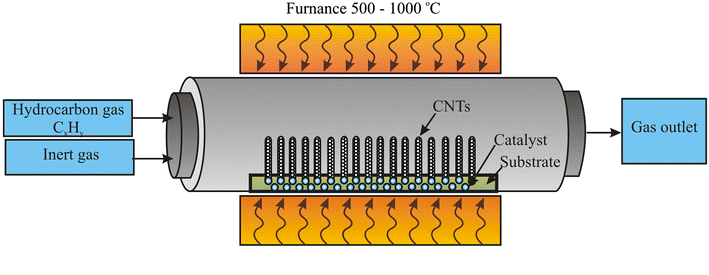

• Préparation du substrat :Cela commence généralement par une pièce en graphite ou en céramique qui a été nettoyée et traitée en surface. Cette étape est plus importante qu’elle n’y paraît, puisque l’adhésion dépend beaucoup de l’état de la surface.
• Introduction au gaz :Des précurseurs tels que le MTS et l'hydrogène sont introduits dans le réacteur. Le rapport exact peut varier en fonction de la configuration.
• Réaction de dépôt :À des températures élevées (généralement entre 1 000 et 1 400 °C), les gaz commencent à réagir près de la surface, formant du carbure de silicium au fur et à mesure de la réaction.
• Contrôle de la croissance :L'épaisseur et la structure du revêtement sont influencées par la température, la pression et le débit de gaz. En pratique, il est essentiel de les maintenir stables pour obtenir une couche uniforme.
• Refroidissement et inspection :Après le dépôt, les pièces sont refroidies de manière contrôlée puis vérifiées pour s'assurer que le revêtement est uniforme et correctement adhéré.



Principaux avantages du revêtement CVD SiC
Dans la plupart des applications, le revêtement CVD SiC est choisi non pas pour une seule caractéristique, mais pour ses performances globales.

• Résistance aux hautes températures :Il reste relativement stable sous chauffage répété, ce qui est utile dans les procédés d'épitaxie et de four.
• Résistance à la corrosion :Il gère raisonnablement bien les gaz réactifs comme le chlore et le fluor par rapport à de nombreux autres matériaux.
• Faible génération de particules :La surface étant dense, elle a tendance à produire moins de particules, ce qui facilite les processus sensibles à la contamination.
• Durabilité mécanique :Le revêtement est assez dur, il résiste donc à l’usure lors des manipulations et à une utilisation à long terme.
• Stabilité du processus :Avec une qualité de revêtement constante, les équipements ont tendance à fonctionner de manière plus prévisible au fil du temps.

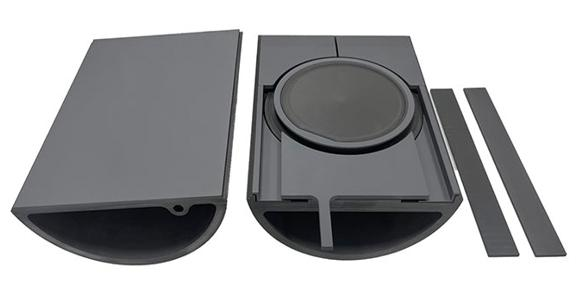

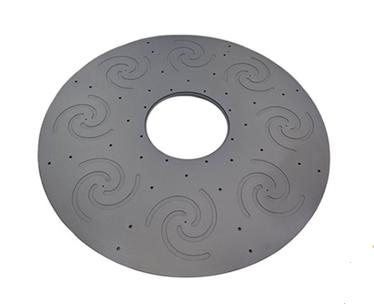

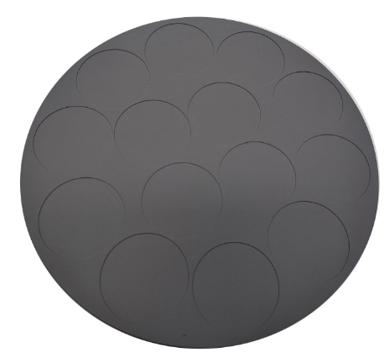

• Équipement semi-conducteur :Utilisé dans les suscepteurs, les supports de plaquettes, les tubes de traitement et les composants de chambre.
• Epitaxie (SiC / GaN / LED) :Fournit un environnement stable et propre pour une croissance de film de haute qualité.

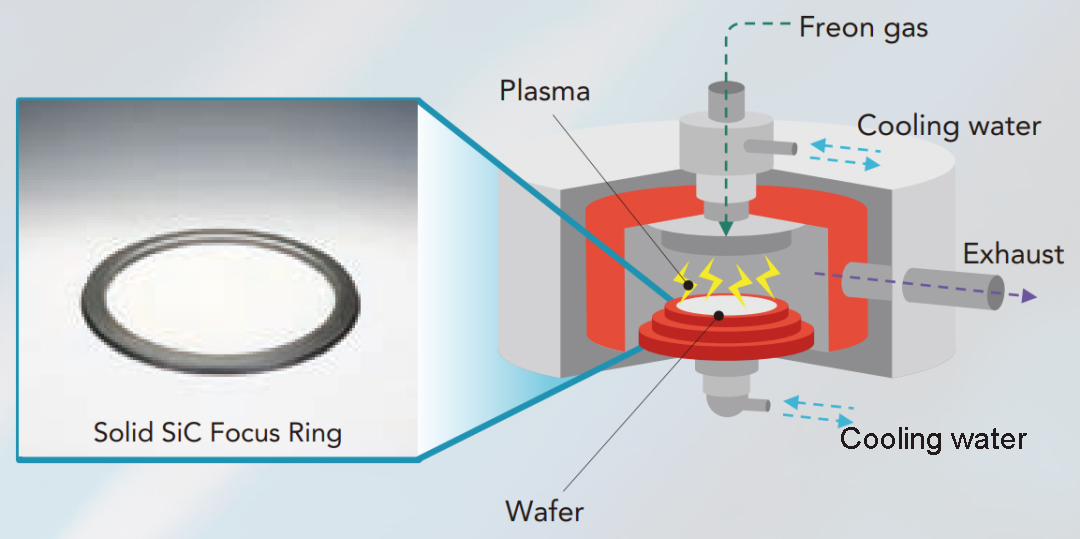

• Systèmes de traitement au plasma :Protège les composants des systèmes PECVD, ICP et RIE de l'érosion plasma.
• Fours à haute température :Assure la durabilité dans les processus de diffusion et d’oxydation.
• Applications industrielles avancées :Également appliqué dans l'aérospatiale et d'autres systèmes à haute température.

Perspective de l'industrie
À mesure que les processus de semi-conducteurs continuent d’évoluer, les attentes placées à l’égard des matériaux utilisés à l’intérieur des équipements sont de plus en plus élevées.

Dans les environnements de production réels, des facteurs tels que la pureté, la densité, l'adhérence et la stabilité à long terme du revêtement affectent directement les performances des outils et la fréquence de maintenance. Même de petites variations peuvent entraîner une perte de rendement ou une durée de vie plus courte des composants.

C’est l’une des raisons pour lesquelles les revêtements CVD SiC sont devenus plus courants ces dernières années. Ils ont tendance à mieux résister dans les environnements mixtes où la chaleur, les gaz réactifs et le plasma sont tous présents en même temps.

Vous verrez un certain nombre de fournisseurs travailler sur ce sujet, notamment VeTek Semiconductor, en se concentrant principalement sur l'amélioration de la stabilité du processus et sur la rendre plus prévisible les performances du revêtement sur des tirages plus longs.



Conclusion
Si vous regardez où il est utilisé aujourd’hui, le revêtement CVD SiC est déjà un choix assez standard dans de nombreuses configurations de semi-conducteurs et à haute température.

L'appel est assez simple :

• Il supporte bien la chaleur sans se dégrader trop rapidement
• Il ne réagit pas facilement avec les gaz de procédé agressifs
• Cela aide à garder la contamination sous contrôle
• Et dans la plupart des cas, il dure plus longtemps que de nombreux revêtements alternatifs

Bien entendu, aucun matériau n’est parfait, mais pour de nombreuses applications, notamment l’épitaxie et les procédés liés au plasma, il s’agit d’une option pratique et éprouvée.

À mesure que les conditions de traitement continuent de se resserrer, il est probable que des matériaux tels que les revêtements SiC continueront à gagner du terrain, simplement parce qu'ils offrent un bon équilibre entre performances et fiabilité.
