Pourquoi le graphite est-il recouvert de carbure de silicium pour l'épitaxie des semi-conducteurs ?

En épitaxie de semi-conducteurs, le graphite est rarement choisi simplement parce qu’il peut résister à des températures élevées. Sa véritable valeur réside dans la combinaison de l'usinabilité, de la réponse thermique, du comportement électrique et de la capacité à former des composants de réacteur complexes tels que des suscepteurs en forme de barillet, des suscepteurs en galette, des supports monoplaquettes et des supports MOCVD. Pourtant, la même surface de graphite qui offre ces avantages n’est pas toujours adaptée à une exposition directe et répétée à l’environnement de l’épitaxie. C'est pourquoi de nombreux composants critiques du graphite sont protégés par un film dense.revêtement en carbure de silicium déposé chimiquement en phase vapeur, créant ce qui est communément décrit commeGraphite recouvert de SiC.

Le concept technique est simple mais important : le corps en graphite fournit la plate-forme structurelle et thermique, tandis que la couche CVD SiC devient la surface faisant face au processus. Le composant résultant doit donc être considéré comme un système de matériaux intégré plutôt que comme du graphite avec une couche de protection optionnelle.

Pourquoi le graphite reste important dans les réacteurs d'épitaxie

Un suscepteur d'épitaxie effectue beaucoup plus de travail que le simple maintien d'une plaquette. Il établit la position mécanique de la plaquette, participe au transfert de chaleur et, selon la conception du réacteur, interagit avec la rotation, le chauffage par induction et le flux de gaz. De petits changements dans la profondeur de la poche, la planéité, le profil de la surface ou le comportement thermique peuvent modifier l'environnement local de la tranche et finalement influencer l'uniformité de l'épitaxie.

Cette exigence explique l'utilisation continue de graphite à grains fins et isostatique. Le graphite peut être usiné avec précision dans des géométries qui seraient considérablement plus difficiles ou coûteuses à fabriquer à partir de nombreux matériaux céramiques denses. Il offre également des caractéristiques thermiques et électriques compatibles avec plusieurs concepts de réacteurs à parois chaudes et chauffés par induction.

Pour le silicium commercial etEpitaxie SiC, SGL Carbon identifie le graphite isostatique à haute résistance comme matériau de base pour les suscepteurs revêtus et note que la qualité du matériau du suscepteur a une influence directe sur la qualité de la couche épitaxiale. Des tolérances dimensionnelles strictes, un revêtement homogène et une pureté sont donc traités comme des exigences liées plutôt que comme des spécifications indépendantes.

La difficulté réside dans le fait qu’un matériau adapté à la construction du corps thermique ne constitue pas nécessairement la surface optimale pour le contact avec l’atmosphère du processus. Cette distinction est la raison fondamentale de l'utilisation du carbure de silicium.

Pourquoi le graphite nu n'est pas une surface idéale pour le processus

A composant en graphite nufonctionne dans un environnement contenant des températures élevées, des gaz précurseurs réactifs et des chauffages et refroidissements répétés. Dans ces conditions, la surface peut progressivement entrer dans la chimie du réacteur.

Dans le cas de l'épitaxie au carbure de silicium, ce problème est particulièrement clair. Les travaux publiés sur le SiC CVD à base de chlorure décrivent des suscepteurs de graphite recouverts de SiC spécifiquement pour empêcher les impuretés et les hydrocarbures supplémentaires d'être libérés par le graphite chaud pendant la croissance. Le même travail rapporte que la dégradation du revêtement SiC aux points chauds peut affecter la reproductibilité d'une séquence à l'autre, illustrant que l'état de la surface du suscepteur peut faire partie du processus lui-même.

Le risque est donc plus large que la simple oxydation. L'exposition directe peut entraîner une attaque chimique, une rugosité progressive de la surface, une libération de particules, une exposition de traces d'impuretés ou des réactions indésirables entre le graphite et le gaz de procédé. Les cycles de nettoyage peuvent introduire un autre mécanisme de stress, car le même composant doit survivre à plusieurs reprises à la chimie du dépôt et à la chimie du nettoyage de la chambre.

Pour la production de semi-conducteurs, cela crée une boucle de rétroaction indésirable. La dégradation de la surface modifie l'état du suscepteur ; un suscepteur changeant peut modifier la limite chimique et thermique locale autour de la tranche ; et une limite changeante peut réduire la répétabilité du processus.

L’objectif du revêtement en graphite n’est donc pas simplement de rendre la pièce « plus résistante à la corrosion ». Il s'agit de garder lela frontière face au processus est plus stable dans le temps.

CVD SiC comme interface fonctionnelle entre le graphite et le procédé

Un revêtement CVD SiC crée une surface dense en carbure de silicium sur le corps en graphite usiné. Les revêtements SiC commerciaux sont généralement déposés par dépôt chimique en phase vapeur à des températures supérieures à environ 1 200 °C. SGL Carbon rapporte des températures de dépôt typiques de 1 200 à 1 300 °C et souligne spécifiquement que le comportement de dilatation thermique du substrat en graphite doit être adapté au revêtement pour minimiser les contraintes thermiques.

Une fois déposée, la couche de SiC joue le rôle d'interface fonctionnelle entre le graphite et l'atmosphère du réacteur. Sa résistance chimique réduit les attaques directes sur le carbone sous-jacent. Sa densité limite l'exposition directe du graphite à l'environnement du procédé. Sa grande pureté offre une surface plus contrôlée à proximité de la tranche et son intégrité mécanique contribue à réduire la génération de particules liées à l'érosion.

Ces avantages dépendent du fait que le revêtement reste intact. Un revêtement présentant une mauvaise uniformité d'épaisseur, des piqûres locales, des contraintes résiduelles ou une faible adhérence peut éventuellement se fissurer ou se délaminer. Lorsque cela se produit, le graphite est à nouveau exposé et la fonction protectrice est localement perdue.

Pour cette raison, l’épaisseur du revêtement à elle seule ne constitue pas une mesure de qualité significative. Les paramètres d'ingénierie les plus utiles sont la combinaison depureté, densité, rugosité de surface, uniformité de l'épaisseur, microstructure, compatibilité du substrat et intégrité de l'interface.

Mersen suit la même approche matériau-système dans ses orientations en matière d'équipements semi-conducteurs. Il décrit le graphite ultra-pur recouvert de SiC pour l'épitaxie et le MOCVD et met spécifiquement en évidence la compatibilité CTE entre le graphite et le carbure de silicium comme condition de l'intégrité du revêtement à long terme.

Concrètement, le composant idéal n’est pas celui doté de la couche de SiC la plus épaisse. C'est celui dans lequel la qualité du graphite, l'architecture du revêtement, les tolérances d'usinage et les conditions de fonctionnement sont suffisamment bien adaptées pour rester stables tout au long des cycles de processus répétés.

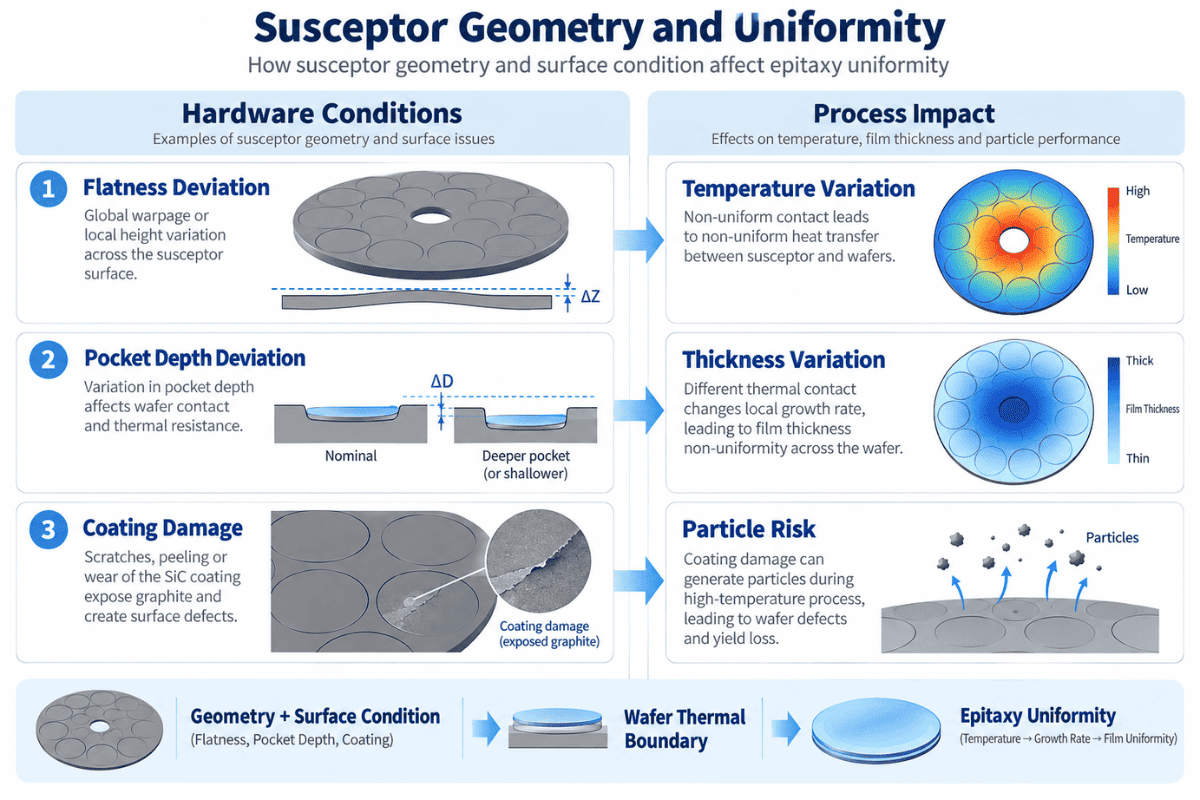

Comment la géométrie et la planéité du suscepteur affectent-elles l'uniformité de la température des plaquettes ?

La valeur d'un suscepteur recouvert de SiC devient plus claire lorsque le composant est considéré comme faisant partie du champ thermique plutôt que comme un simple consommable.

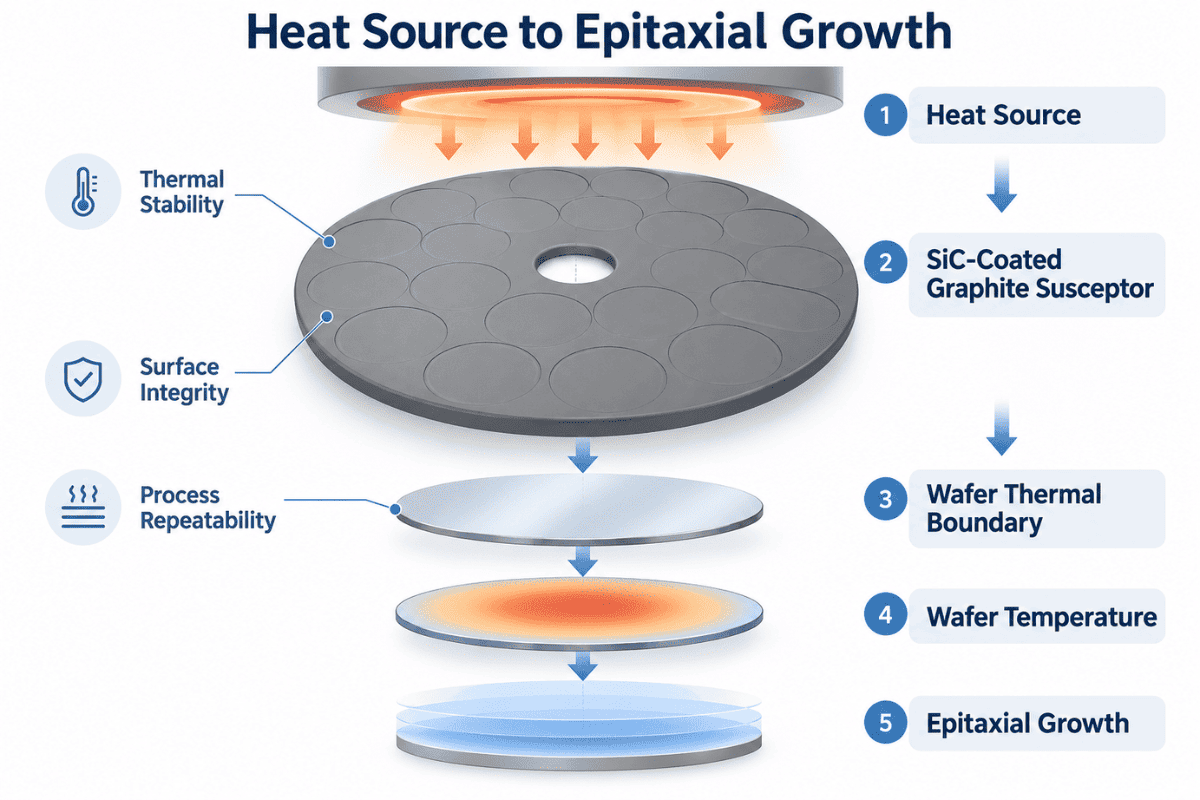

Le chemin énergétique dans un système d’épitaxie simplifié peut être représenté comme suit :

Source de chaleur → Suscepteur en graphite recouvert de SiC → Limite thermique de la tranche → Température de la tranche → Croissance épitaxiale

Chaque interface compte. Si le suscepteur se déforme, si les poches changent de dimension, si les dépôts s'accumulent de manière inégale ou si le revêtement échoue localement, les conditions rencontrées par la tranche peuvent changer même lorsque la recette nominale du réacteur reste inchangée.

C’est pourquoi l’usinage de précision et la qualité du revêtement sont étroitement liés. SGL Carbon met l'accent sur le profil de poche, la planéité, la finition de surface, la pureté et le revêtement SiC homogène pour les suscepteurs d'épitaxie de silicium et relie également les propriétés des suscepteurs à la qualité de la couche épitaxiale.

Une relation similaire existe dans MOCVD. Les supports de tranches font tourner les substrats à travers un champ thermique et de précurseurs contrôlé, et le comportement thermique du support contribue à la répartition de la température des tranches. SGL Carbon note que du graphite de haute pureté, des revêtements SiC homogènes et des tolérances dimensionnelles serrées sont utilisés pour contrôler les performances des supports dans les applications MOCVD liées aux LED et au GaN.

Il serait donc inexact de prétendre que le revêtement SiC à lui seul « améliore le rendement épitaxial ». La conclusion technique la plus défendable est qu'un composant en graphite stable et bien conçu à revêtement SiC aide à maintenir leconditions limites thermiques, chimiques et de contaminationrequis pour une épitaxie reproductible.

Cette distinction est importante à la fois pour la précision technique et la qualification des fournisseurs.

Pourquoi les exigences diffèrent entre l'épitaxie silicium et SiC

Le concept de matériau sous-jacent est similaire pour l’épitaxie du silicium et du SiC, mais la sévérité de l’environnement d’exploitation est différente.

Dans l'épitaxie du silicium, les suscepteurs revêtus de haute pureté doivent maintenir une précision dimensionnelle, une uniformité thermique et une surface de traitement propre. Les fournisseurs commerciaux accordent une grande importance à la planéité, à la géométrie des poches, à la tolérance d'usinage et à l'homogénéité du revêtement, car le suscepteur fait partie du système de chauffage des plaquettes.

L'épitaxie SiC impose généralement des contraintes thermiques et chimiques plus importantes sur la zone chaude. La croissance du SiC à base de chlorure, par exemple, peut fonctionner à des températures autour de 1 570 °C dans les études publiées sur les réacteurs. Dans de telles conditions, la dégradation du revêtement au niveau de points chauds localisés devient particulièrement pertinente car les modifications de la surface du suscepteur peuvent affecter la reproductibilité sur plusieurs analyses.

La question pertinente n’est donc pas de savoir si le revêtement SiC est « meilleur » pour un procédé que pour un autre. La bonne question est de savoir si l’architecture du revêtement est compatible avec la réalité.température, chimie des gaz, cycle thermique, méthode de nettoyage et géométrie des composants.

La même logique s'applique lors de l'évaluation de revêtements alternatifs tels que le TaC ou lors de l'examen de composants SiC solides. La sélection des matériaux doit suivre l'environnement du processus plutôt qu'une hiérarchie générique des matériaux.

Spécification du graphite à revêtement SiC comme composant d'ingénierie

Une spécification techniquement significative commence par le réacteur plutôt que par le revêtement.

Le fournisseur doit comprendre le processus d'épitaxie, la configuration du réacteur, la taille des tranches, la géométrie des composants, la température de fonctionnement, les gaz de traitement et la chimie de nettoyage avant de définir les exigences en matière de graphite et de revêtement. Le dessin du composant doit ensuite établir la géométrie de la poche, la planéité, les dimensions critiques et l'état de surface. Ce n’est qu’une fois ces exigences comprises que l’épaisseur, l’uniformité, la rugosité et les critères d’inspection du revêtement pourront être finalisés.

Cette approche modifie la RFQ à partir d'une demande de produit :

« Citer unSuscepteur en graphite recouvert de SiC.»

— à une spécification technique construite autour du processus réel.

Pour les composants épitaxiés, l’objectif n’est pas simplement de maximiser la durée de vie du revêtement. L'objectif est de maintenir un composant qui prend en chargetempérature de plaquette stable, contamination contrôlée, faible risque de particules, cohérence dimensionnelle et conditions de croissance reproductiblestout au long de sa période de service prévue.

FAQ

1. Pourquoi le graphite est-il recouvert de carbure de silicium en épitaxie ?

Le graphite offre une usinabilité et des caractéristiques thermiques utiles, tandis que le CVD SiC fournit une surface chimiquement stable et de haute pureté face au processus. Cette combinaison permet à des suscepteurs en graphite complexes de fonctionner dans des environnements semi-conducteurs exigeants.

2.Pourquoi ne pas utiliser du graphite nu ?

Le graphite nu peut interagir avec les gaz réactifs, exposer des impuretés, devenir rugueux ou générer des particules au fil du temps. Un revêtement dense en SiC sépare le graphite de l'atmosphère du procédé.

3.Le revêtement SiC élimine-t-il la contamination ?

Non. Cela réduit le risque de contamination lié au graphite lorsque le revêtement reste intact, mais la contamination peut également provenir des gaz, des surfaces des chambres, des dépôts, de la manipulation et d'autres composants du réacteur.

4.Le revêtement SiC affecte-t-il les performances thermiques ?

Oui. Le revêtement, le substrat en graphite, la géométrie des composants et l'état de surface influencent ensemble la limite thermique entre le suscepteur et la tranche. Le revêtement doit donc être évalué comme faisant partie du composant complet.

5.Quelles informations doivent être incluses dans une demande de prix ?

Une demande d'offre utile doit inclure le modèle de réacteur, le type de procédé, la taille de la tranche, le dessin des composants, la température de fonctionnement, les gaz de procédé et de nettoyage, les exigences en matière de graphite, les spécifications du revêtement, les tolérances critiques, l'état de surface, les critères d'inspection et la quantité requise.

Références

1. Carbone SGL. Suscepteurs et composants en graphite pour l'épitaxie du silicium et du SiC.

2. Carbone SGL. Revêtement SIGRAFINE® SiC.

3.Mersen. Équipement de traitement des semi-conducteurs — Graphite ultra-pur recouvert de carbure de silicium. Pedersen, H. et coll. Croissance d'épitaxie SiC à l'aide d'un CVD à base de chlorure. Journal de croissance cristalline.
