Composants Aixtron G10 : éléments clés pour l'épitaxie SiC haute performance

La technologie du carbure de silicium (SiC) continue d'évoluer vers des tranches plus grandes et un rendement plus élevé. Cela signifie que les systèmes d'épitaxie avancés tels que la plate-forme Aixtron G10 deviennent de plus en plus importants dans la fabrication de semi-conducteurs de troisième génération.

Par rapport aux réacteurs plus anciens, les systèmes Aixtron G10 nécessitent un contrôle plus strict des champs thermiques, de la stabilité du flux de gaz, de la contamination par les particules et de la durée de vie des pièces. Chaque composant interne du réacteur a un impact direct sur la qualité de la croissance épitaxiale, l'uniformité des tranches et la stabilité de la production.

Cet article vous présente les principaux composants Aixtron G10 utilisés dans les systèmes d'épitaxie SiC. Nous expliquerons ce qu'ils font, de quels matériaux ils ont besoin et pourquoi ils sont importants dans le traitement des semi-conducteurs à haute température.

Que sont les composants de l'Aixtron G10 ?

Les composants Aixtron G10 sont les principales pièces internes du réacteur situées à l’intérieur de la chambre d’épitaxie SiC. Ensemble, ils contribuent à maintenir des conditions thermiques stables, à optimiser la distribution du gaz, à prendre en charge la rotation des tranches et à réduire la contamination lors de la croissance épitaxiale à haute température.

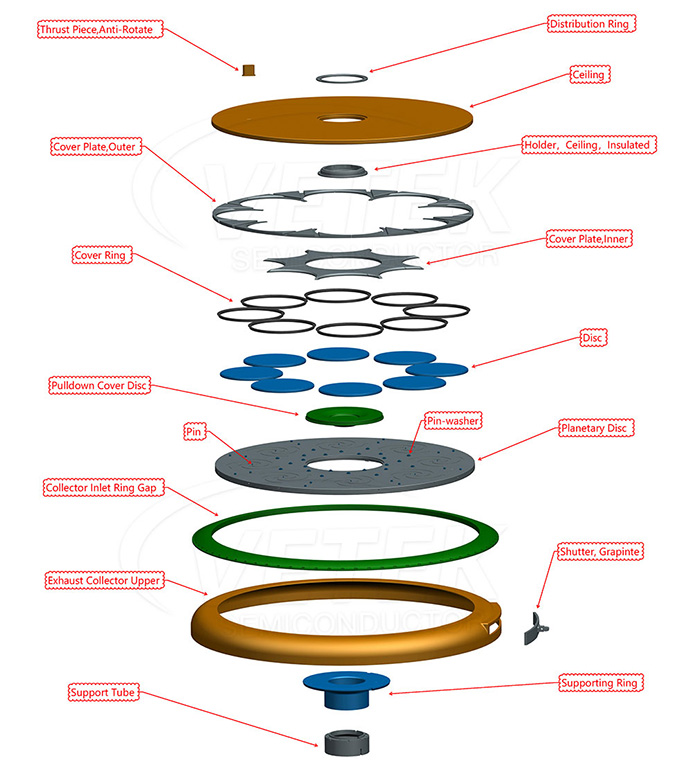

Les pièces typiques que vous trouverez dans un réacteur Aixtron G10 comprennent :

• Plafond
• Anneau de distribution
• Anneau de couverture
• Plaques de recouvrement
• Disque planétaire
• Disque de couverture déroulant
• Collecteur d'échappement
• Anneau de support
• Tube de support
• Obturateur en graphite
• Ensembles de goupilles et de rondelles de goupilles

La plupart de ces pièces fonctionnent en continu à des températures supérieures à 1 500 °C tout en étant exposées à des gaz de traitement corrosifs comme le silane et les hydrocarbures. La performance des matériaux est donc absolument essentielle.

Domaines fonctionnels clés à l'intérieur du réacteur Aixtron G10

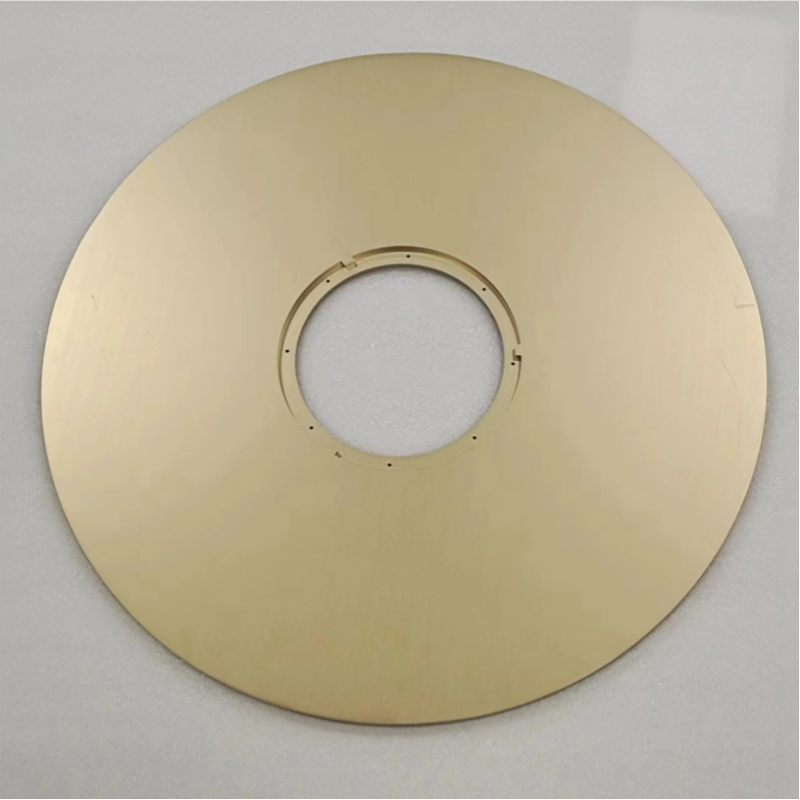

1. Composants du plafond

Le Plafond constitue une partie importante du champ thermique du réacteur. Il aide à maintenir la température de la chambre stable, guide le flux de gaz et protège les structures supérieures du réacteur de la chaleur directe.

De bons composants de plafond doivent avoir :

• Solide stabilité thermique
• Faible génération de particules
• Forte résistance à la corrosion
• Qualité de revêtement uniforme
• Stabilité dimensionnelle à long terme

Le graphite revêtu de CVD SiC est un choix courant ici car il vous offre la conductivité thermique du graphite ainsi que la résistance chimique du carbure de silicium.

2. Anneau de distribution

L'anneau de distribution contrôle et dirige le flux de gaz à l'intérieur de la chambre. Il est essentiel d'obtenir une distribution de gaz uniforme pour obtenir une épaisseur de couche épitaxiale constante sur toutes les tranches.

Si le débit de gaz n’est pas bien contrôlé, vous pouvez rencontrer :

• Variation d'épaisseur
• Incohérences de dopage
• Défauts de surface
• Rendement de tranche inférieur

C’est pourquoi une précision d’usinage élevée et un revêtement uniforme sont si importants pour cette pièce.

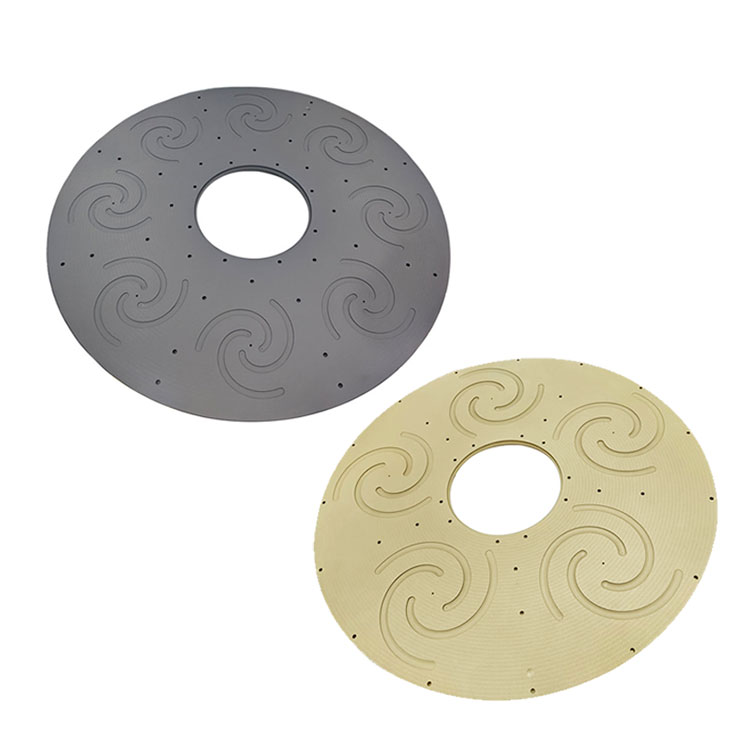

3. Système de disque planétaire

Le disque planétaire est celui qui fait tourner les tranches pendant la croissance épitaxiale. Une rotation douce améliore l'uniformité de la température et garantit que toutes les tranches sont exposées aux gaz de manière similaire.

Pour la production de plaquettes SiC de grande taille, le système planétaire doit maintenir :

• Bonne planéité
• Faible déformation thermique
• Haute résistance structurelle
• Fonctionnement stable grâce à un chauffage et un refroidissement répétés

Le disque lui-même est généralement fabriqué à partir de graphite de haute pureté avec un revêtement CVD SiC avancé.

4. Anneaux de recouvrement et plaques de recouvrement

Les anneaux de couverture et les plaques de couverture protègent certaines zones du réacteur et aident à stabiliser le champ thermique.

Ces pièces aident à :

• Réduire les dépôts indésirables
• Minimiser la contamination par les particules
• Protéger les structures en graphite
• Prolonger la durée de vie de la chambre

Puisqu’ils subissent de nombreux cycles thermiques, une forte adhérence du revêtement est indispensable.

5. Système de collecteur d'échappement

Le collecteur d'échappement gère le débit des gaz d'échappement et aide à maintenir la pression dans la chambre stable.

Un débit d’échappement stable conduit à :

• Meilleure répétabilité du processus
• Un environnement de chambre plus propre
• Moins d’accumulation de particules
• Intervalles plus longs entre les entretiens

Dans les systèmes avancés d’épitaxie SiC, les pièces liées aux gaz d’échappement doivent également résister aux produits chimiques agressifs et aux contraintes thermiques.

Pourquoi la sélection des matériaux est importante dans l'épitaxie SiC ?

L'épitaxie SiC est un environnement difficile. Les matériaux conventionnels se heurtent souvent à des problèmes tels que :

• Le revêtement se décolle
• Érosion du graphite
• Fissuration thermique
• Génération de particules
• Durée de vie courte

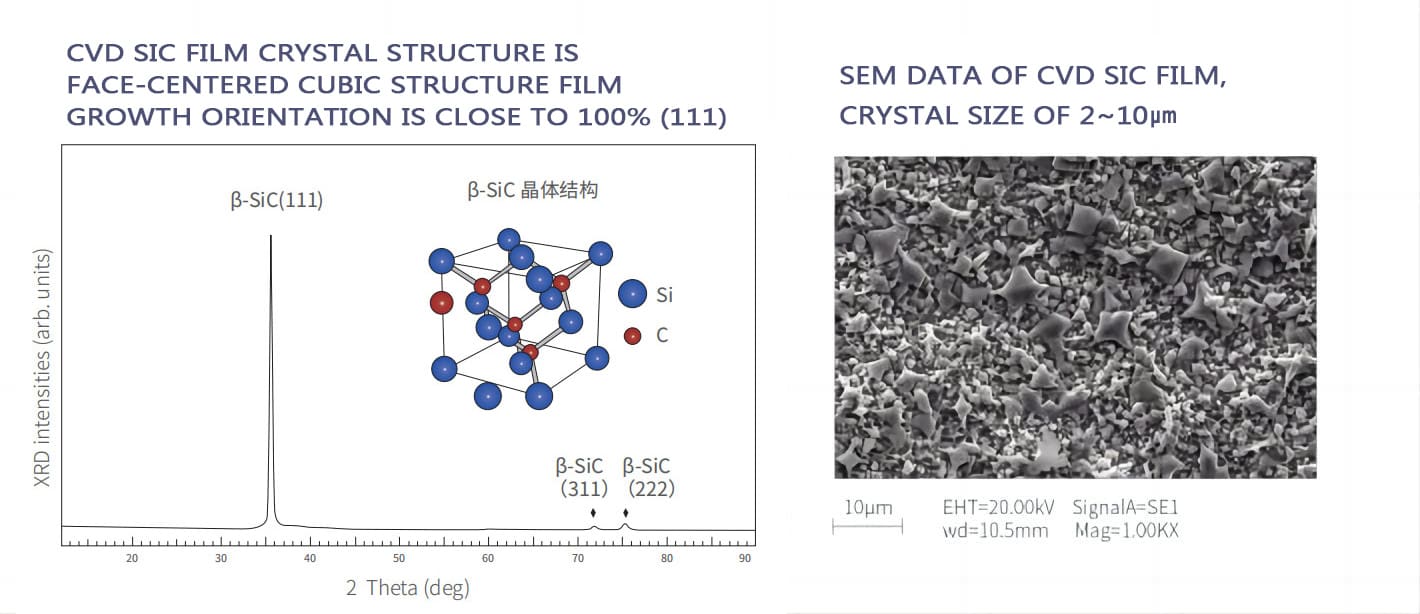

Pour contourner ces problèmes, les réacteurs semi-conducteurs avancés se tournent vers le graphite revêtu de SiC CVD. Le revêtement CVD SiC vous offre :

• Excellente résistance chimique
• Haute pureté
• Grande résistance aux chocs thermiques
• Faible risque de contamination
• Longue durée de vie

À l’heure actuelle, il s’agit de l’un des matériaux les plus utilisés pour les pièces haut de gamme des réacteurs d’épitaxie SiC.

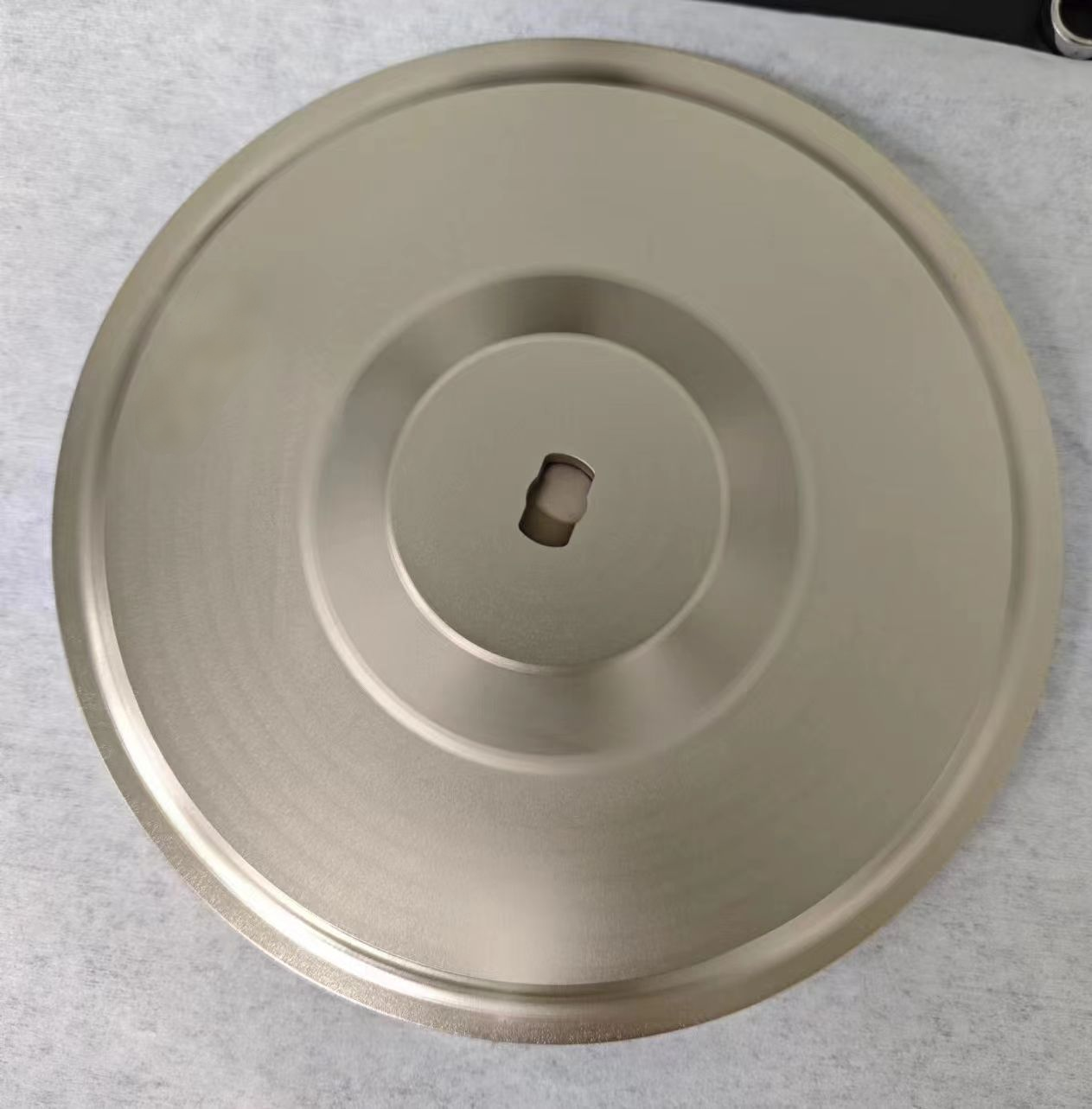

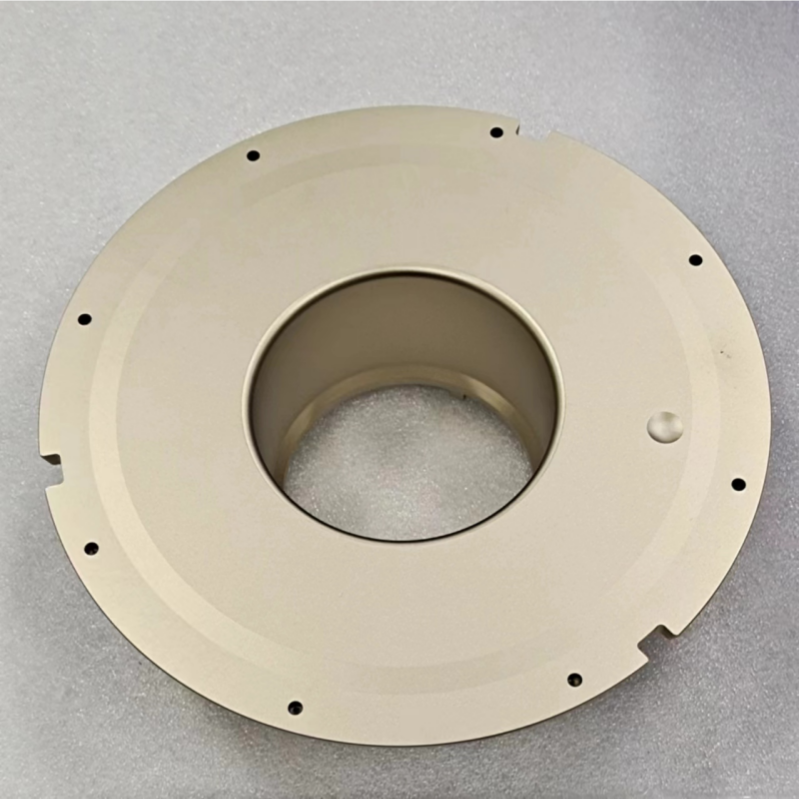

Revêtement TaC (carbure de tantale) apparaît comme la prochaine étape pour les applications à ultra haute température. Par rapport aux revêtements SiC conventionnels, les revêtements TaC offrent :

• Meilleure stabilité à haute température
• Résistance à la corrosion plus forte
• Risque moindre de génération de particules
• Fonctionnement stable au-dessus de 2000°C

Les revêtements TaC semblent particulièrement prometteurs pour les futures plates-formes utilisant des tranches plus grandes et des températures plus élevées.

Défis de fabrication des composants de l'Aixtron G10

La fabrication de composants Aixtron G10 de haute qualité nécessite des capacités de fabrication avancées, notamment :

• Purification du graphite de haute pureté
• Usinage CNC de précision
• Environnements de revêtement de qualité semi-conducteur
• Technologie de revêtement CVD uniforme
• Traitement de composants de grande taille
• Pureté stricte et contrôle dimensionnel

Même un petit écart dans les dimensions ou l'uniformité du revêtement peut affecter la stabilité du réacteur et les performances épitaxiales.

Capacité de VeTek Semiconductor pour les composants Aixtron G10

VeTek Semiconductor est spécialisé dans les technologies de graphite et de revêtement de qualité semi-conductrice pour les applications avancées d'épitaxie.

Nous proposons des composants personnalisés compatibles avec :

• Aixtron G10
• Aixtron G5
• Systèmes d'épitaxie SiC
• Réacteurs MOCVD

Notre gamme de produits comprend :

• Composants en graphite avec revêtement CVD SiC
• Composants du revêtement TaC
• Disques planétaires
• Composants de plafond
• Anneaux de recouvrement
• Pièces de champ thermique en graphite
• Composants SiC massifs

Ces produits sont largement utilisés dans l’épitaxie SiC, l’épitaxie LED et les systèmes avancés de champ thermique à semi-conducteurs.

Conclusion

Alors que la fabrication de semi-conducteurs SiC s'oriente vers des tranches plus grandes et une efficacité de production plus élevée, les composants Aixtron G10 deviennent de plus en plus importants pour la stabilité du réacteur et la qualité de l'épitaxie.

Des structures de plafond et disques planétaires aux systèmes de distribution de gaz et d'échappement, chaque composant affecte directement la gestion thermique, le contrôle de la contamination et la cohérence des plaquettes.

En combinant des matériaux graphite de haute pureté, une technologie avancée de revêtement CVD SiC et des revêtements TaC de nouvelle génération, les pièces de réacteur modernes contribuent à rendre la production d'épitaxie SiC plus stable et plus efficace pour la future industrie des semi-conducteurs.
