Qu'est-ce qu'une demi-lune dans une chambre de réaction LPE ?

Dans les systèmes d’épitaxie au carbure de silicium (SiC), de nombreux composants clés du réacteur restent inconnus en dehors de l’industrie de fabrication des semi-conducteurs. L’un de ces composants est le « Halfmoon », une pièce structurelle à base de graphite couramment utilisée dans les chambres de réaction LPE.

Bien que le Halfmoon ne soit pas en soi un support de tranche, il joue un rôle important dans le maintien de la stabilité du réacteur pendant les processus de croissance épitaxiale à haute température. À mesure que la fabrication de semi-conducteurs SiC évolue vers des tranches plus grandes et un contrôle des processus plus strict, la conception et les performances des matériaux des composants internes du réacteur deviennent de plus en plus importantes.

Comprendre la chambre de réaction LPE

LPE (Liquid Phase Epitaxy) est une technique de croissance cristalline utilisée dans la fabrication de semi-conducteurs. Dans les systèmes d'épitaxie SiC, la chambre de réaction fonctionne dans des conditions extrêmement exigeantes impliquant :

• Températures élevées
• Gaz de procédé réactifs
• Cycles thermiques longs
• Contrôle strict des contaminations
• Exigences de débit de gaz stable

Les systèmes d'épitaxie SiC modernes tels que les réacteurs LPE reposent fortement sur des structures de champ thermique stables et sur la gestion du flux de gaz à l'intérieur de la chambre de réaction. Même de petites variations dans la répartition de la température ou dans l'uniformité du flux de gaz peuvent affecter directement la qualité de la couche épitaxiale et la cohérence des tranches.

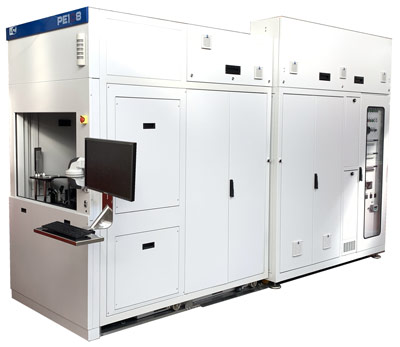

Le réacteur d'épitaxie SiC LPE PE1O6, un système horizontal à paroi chaude utilisé pour la croissance avancée de plaquettes SiC.

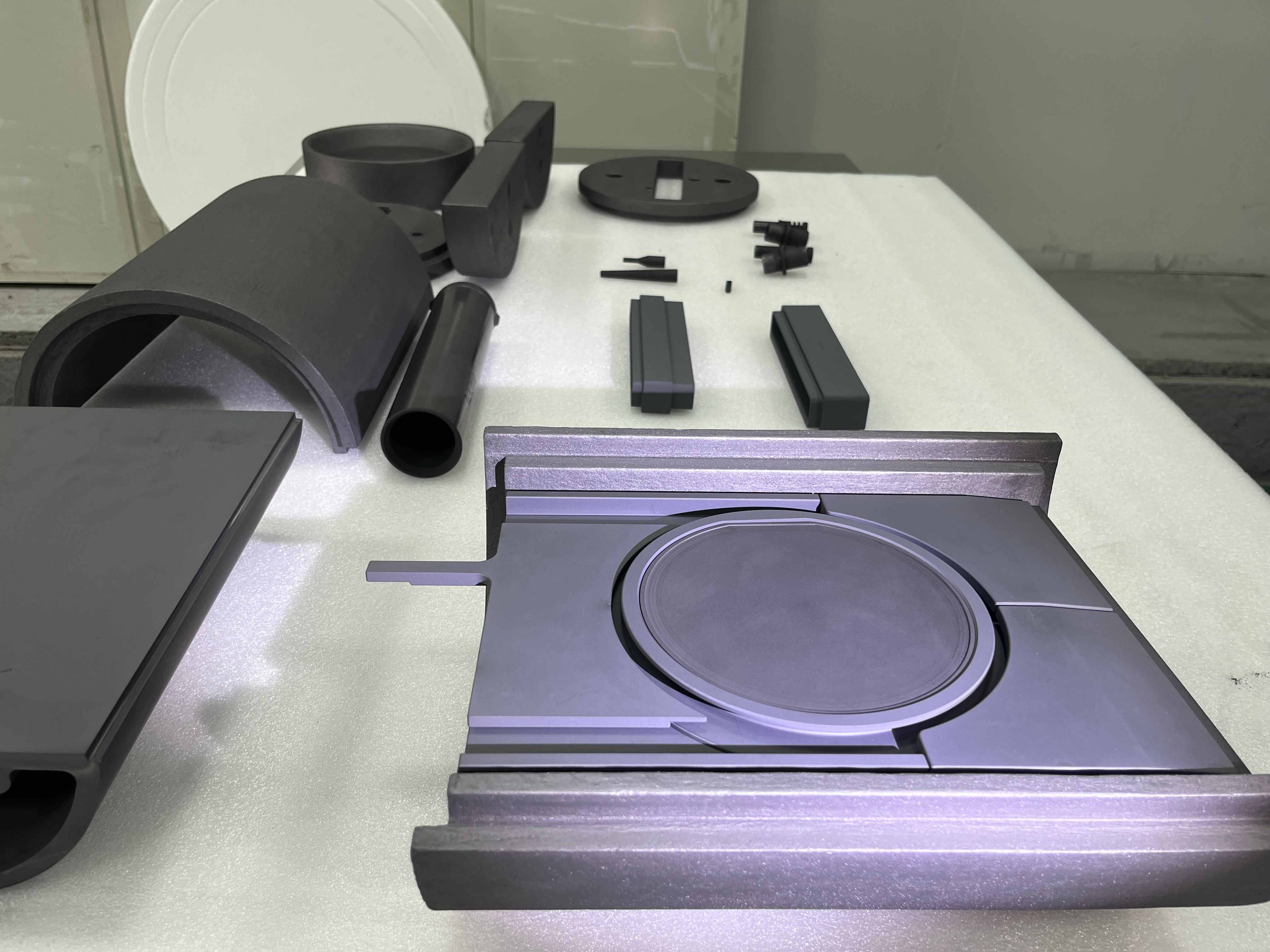

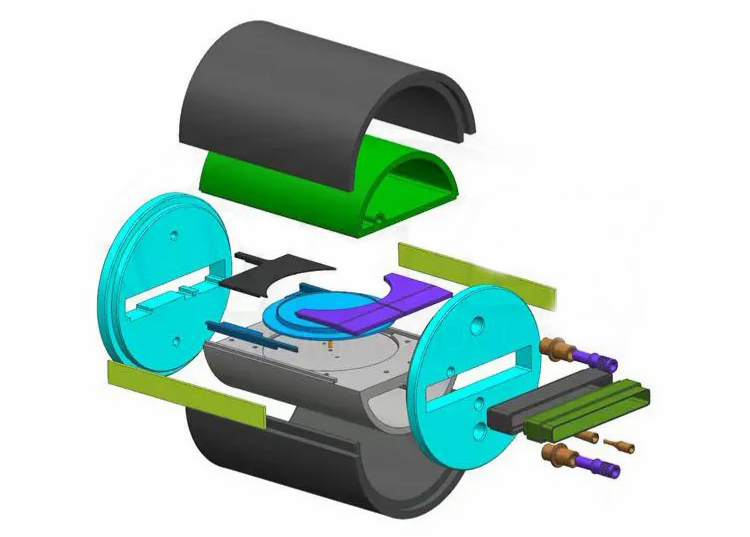

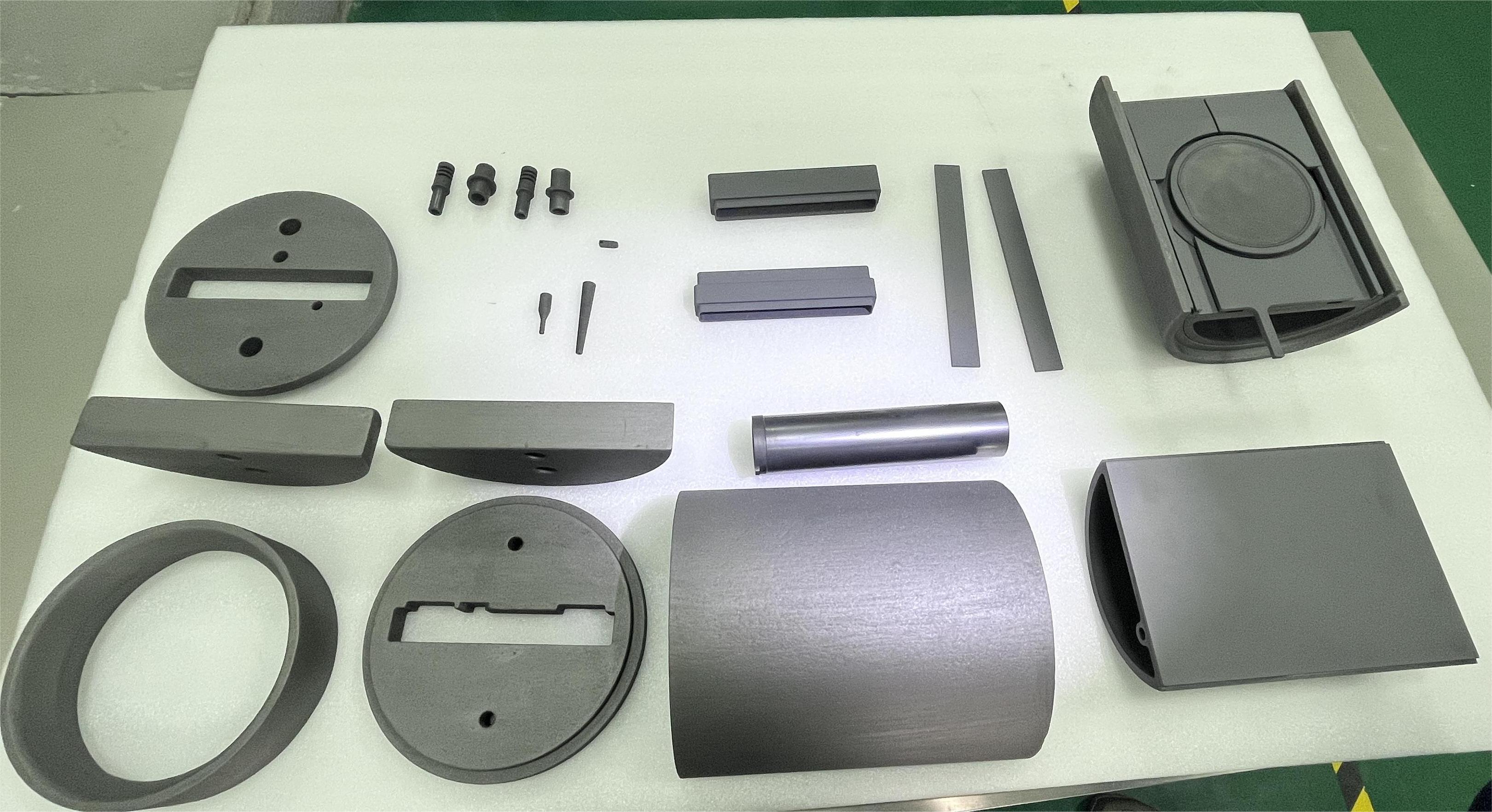

À l’intérieur de la chambre, plusieurs composants à base de graphite travaillent ensemble pour créer un environnement thermique et chimique contrôlé pour la croissance épitaxiale. La Halfmoon est l’un de ces éléments structurels de support.

Pourquoi s’appelle-t-on « demi-lune » ?

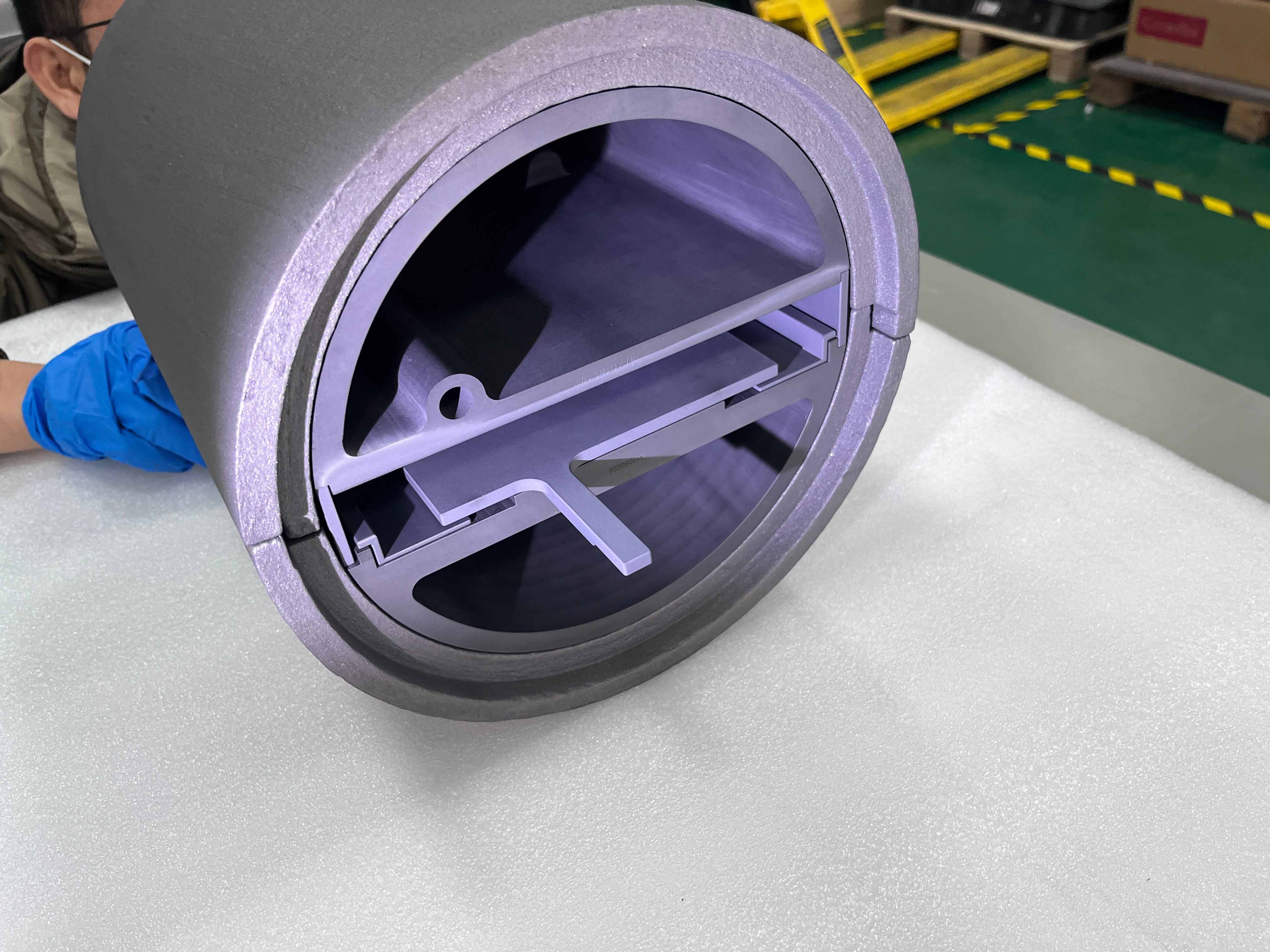

La pièce tire son nom principalement de sa forme. Dans de nombreux réacteurs LPE, le composant ressemble à une structure en demi-cercle ou en croissant lorsqu'il est installé autour de la zone chaude.

Différents fabricants d'équipements utilisent des conceptions légèrement différentes. Certaines pièces de Halfmoon sont plus épaisses, d'autres incluent des structures de support supplémentaires et d'autres encore sont directement reliées à des ensembles rotatifs à l'intérieur de la chambre.

Dans les systèmes de réacteurs réels, la géométrie est généralement optimisée en même temps que le champ thermique et la disposition des chambres plutôt que de suivre une norme universelle.

Fonctions du composant demi-lune

Bien que les conceptions des réacteurs diffèrent, les composants Halfmoon contribuent généralement à plusieurs fonctions importantes.

1. Structures de support du réacteur

À l’intérieur d’un réacteur d’épitaxie, de nombreuses pièces en graphite se dilatent et se rétrécissent de manière répétée au cours des cycles de chauffage. Pour cette raison, la stabilité mécanique des composants de support internes devient importante sur de longues séries de production.

Dans certaines conceptions de réacteurs, le Halfmoon aide à maintenir la position relative des structures de chambre voisines dans des conditions de fonctionnement à haute température. Même une légère déformation peut influencer l’alignement de la chambre ou la répétabilité du processus.

2. Aide à la stabilité du flux de gaz

Le comportement du flux de gaz à l’intérieur d’un réacteur SiC est plus compliqué qu’il n’y paraît de l’extérieur. À haute température, même des changements structurels relativement mineurs à l’intérieur de la chambre peuvent modifier les conditions d’écoulement locales.

En fonction de la plate-forme du réacteur, le Halfmoon peut influencer indirectement la façon dont les gaz de traitement se déplacent dans la région de la zone chaude. C’est l’une des raisons pour lesquelles la géométrie interne des chambres est souvent soigneusement optimisée lors du développement du réacteur.

3. Coordination du champ thermique

Les systèmes d'épitaxie modernes nécessitent des gradients thermiques soigneusement contrôlés. La disposition des composants en graphite à l'intérieur de la chambre influence la répartition de la chaleur et l'efficacité thermique.

Les composants en demi-lune peuvent affecter indirectement :

• Réflexion de la chaleur
• Bilan thermique
• Stabilité de la température locale
• Performances de protection thermique

Cela devient de plus en plus important pour le traitement de tranches de grande taille.

4. Prise en charge des systèmes de rotation mécanique

Certains systèmes LPE utilisent des assemblages rotatifs pour améliorer l'uniformité du dépôt lors de la croissance épitaxiale. Dans ces configurations, la demi-lune inférieure peut être intégrée à des structures rotatives ou de support à proximité à l'intérieur de la chambre.

Les exigences mécaniques peuvent devenir très exigeantes car le réacteur doit fonctionner en continu dans des conditions à haute température et chimiquement réactives.

Pourquoi le graphite est encore largement utilisé dans les systèmes de réacteurs

Aujourd’hui encore, le graphite reste l’un des matériaux les plus pratiques pour les applications dans le domaine thermique des semi-conducteurs. Il est relativement léger, peut être usiné dans des formes complexes et conserve des propriétés stables à des températures où de nombreux métaux échoueraient.

Pour les fabricants de réacteurs, un autre avantage est que le graphite répond bien à l’usinage de précision, ce qui est important pour les composants installés dans des espaces étroits.

Dans le même temps, le graphite nu présente également des limites. En cas d'exposition à long terme aux gaz de traitement réactifs et à des cycles thermiques répétés, la surface peut progressivement se dégrader ou générer des particules. Pour cette raison, les structures en graphite revêtues sont désormais couramment utilisées dans les systèmes modernes d’épitaxie SiC.

Le rôle du revêtement CVD SiC

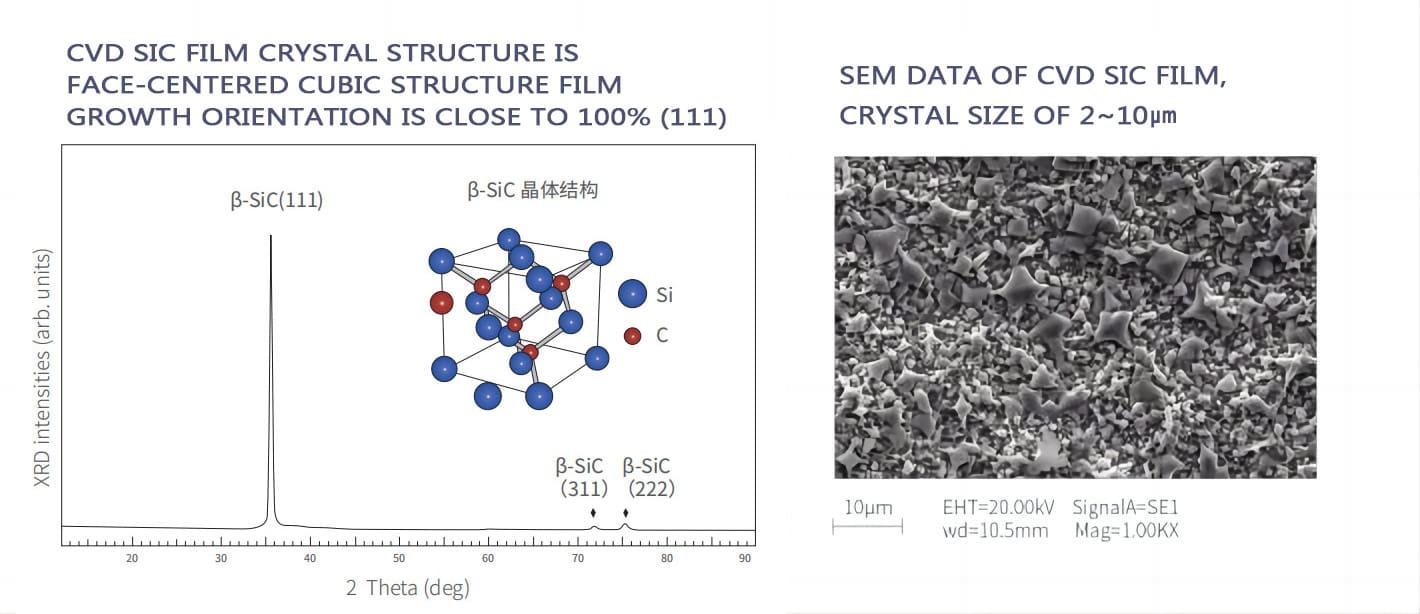

Le revêtement CVD SiC (Chemical Vapor Deposition Silicon Carbide) est largement utilisé sur les composants des réacteurs en graphite dans les systèmes d'épitaxie SiC.

Le revêtement forme une couche protectrice dense sur la surface du graphite, contribuant à améliorer :

• Résistance à la corrosion
• Pureté des surfaces
• Résistance à l'usure
• Performances en cas de choc thermique
• Stabilité du processus

Les composants en graphite revêtus de SiC sont désormais couramment trouvés dans :

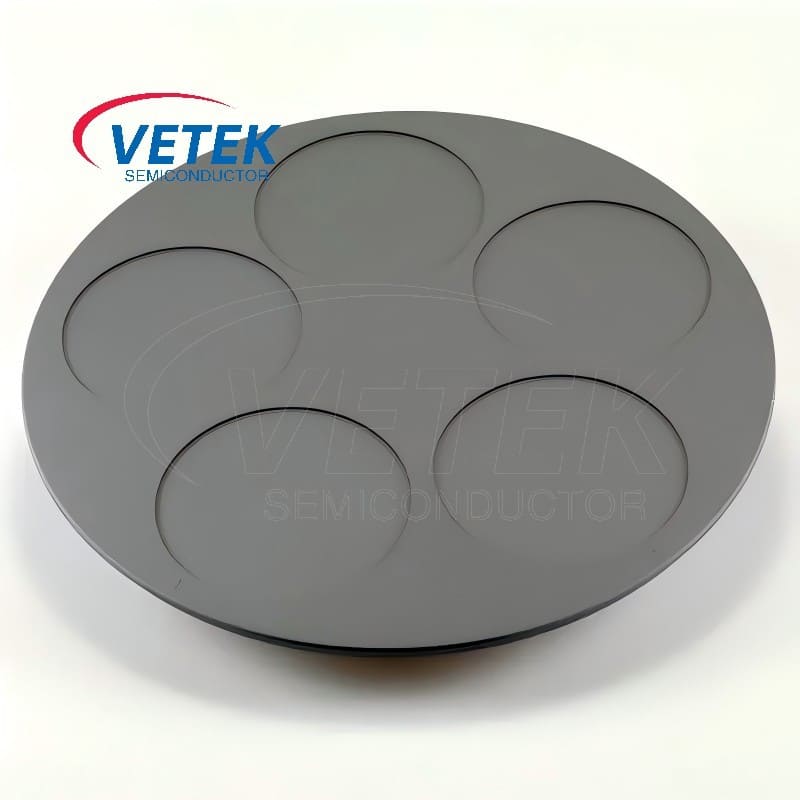

• Suscepteurs
• Supports de plaquettes
• Revêtements de chambre
• Composants du flux de gaz
• Assemblées en demi-lune

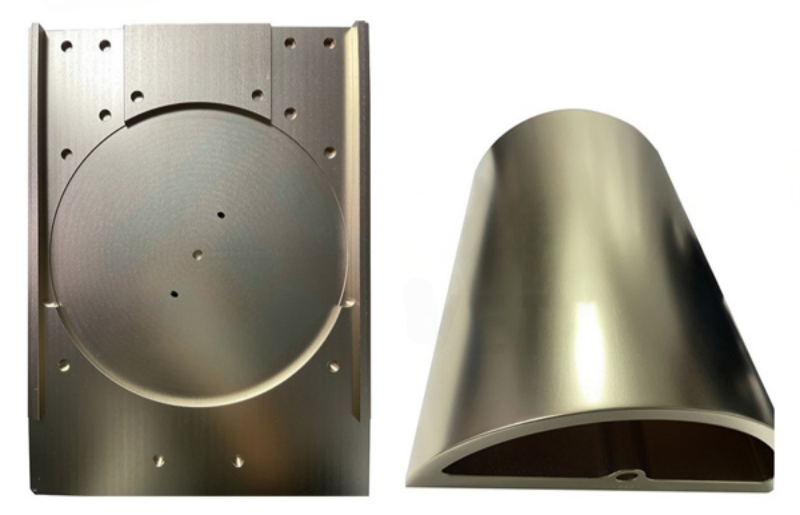

Pourquoi de plus en plus d'entreprises étudient les revêtements TaC

Ces dernières années, le revêtement TaC a commencé à attirer davantage d’attention dans les applications avancées du domaine thermique des semi-conducteurs, en particulier dans les processus SiC à haute température.

L'une des raisons est que certains systèmes de croissance cristalline de nouvelle génération fonctionnent dans des conditions dans lesquelles les matériaux de revêtement conventionnels peuvent être confrontés à des contraintes thermiques et chimiques plus importantes au cours de longs cycles de traitement.

Comparé aux revêtements SiC traditionnels, le TaC présente généralement une plus grande stabilité chimique à des températures extrêmement élevées. Pour cette raison, les chercheurs et les fabricants d’équipements continuent d’évaluer son potentiel pour les futurs systèmes de réacteurs à haute température.

Matériaux d'isolation thermique autour du réacteur

Outre les pièces structurelles en graphite, les matériaux d’isolation thermique influencent également fortement les performances du réacteur.

Les systèmes semi-conducteurs utilisent souvent :

• Feutre graphite doux
• Feutre graphite rigide
• Feutre en fibre de carbone à base de PAN
• Matériaux isolants en composite de carbone

Ces matériaux aident à réduire les pertes de chaleur et à maintenir une répartition stable de la température pendant les longs cycles de croissance.

Demandes croissantes en épitaxie SiC moderne

À mesure que l'industrie du SiC évolue vers des plates-formes de tranches de 200 mm, les composants internes des réacteurs sont confrontés à des exigences de plus en plus strictes en matière de stabilité thermique, de précision dimensionnelle et de contrôle de la contamination.

Le développement rapide des véhicules électriques, des systèmes d’énergie renouvelable et de l’électronique de puissance haute fréquence accélère la demande de plaquettes SiC.

À mesure que la taille des tranches passe de 4 pouces à des plates-formes de 6 pouces et 8 pouces, les composants du réacteur doivent répondre à des exigences plus strictes pour :

• Précision dimensionnelle
• Uniformité du revêtement
• Stabilité thermique
• Contrôle de pureté
• Fiabilité mécanique

Même les composants de chambre de support tels que les assemblages Halfmoon deviennent de plus en plus exigeants sur le plan technique.

Conclusion

Le Halfmoon peut sembler être une structure de graphite relativement simple à l’intérieur d’une chambre de réaction LPE, mais il contribue à plusieurs aspects importants du fonctionnement du réacteur, notamment la stabilité thermique, la coordination du flux de gaz et le support mécanique.

Son évolution reflète également des tendances plus larges dans la fabrication de semi-conducteurs : des températures plus élevées, des processus plus propres, des tranches plus grandes et une ingénierie des matériaux plus avancée.

À mesure que la technologie d’épitaxie SiC continue de se développer, les composants des réacteurs et les technologies de revêtement deviendront probablement encore plus spécialisés et axés sur les performances.
