Pourquoi le revêtement CVD TaC constitue-t-il « l'armure haute température » des semi-conducteurs de troisième génération ?

L'environnement à l'intérieur d'un four de croissance cristalline SiC est parmi les moins indulgents dans la fabrication de semi-conducteurs : les températures dépassent 2 400 °C, les concentrations d'hydrogène et d'ammoniac sont élevées et les composants en graphite risquent constamment de perdre des particules et de libérer des impuretés. Les ingénieurs de procédés recherchent depuis longtemps une solution matérielle capable de résister simultanément à la chaleur extrême, aux produits chimiques agressifs et à la contamination.

Le revêtement CVD en carbure de tantale (TaC) est tranquillement devenu cette réponse : avec un point de fusion de 3 880 °C, des taux de gravure de seulement 0,2 μm/h dans NH₃ et 0,1 μm/h dans H₂, et des niveaux d'impuretés critiques mesurés en ppb. Ce qui le rend vraiment convaincant, cependant, c'est ce qui se passe sur le site de production : la densité des défauts des micro-tuyaux diminue de plus de 90 %, la teneur totale en impuretés cristallines diminue de plus de 70 % et la résistivité augmente d'un facteur de 2 à 3.
Alors, comment exactement le revêtement TaC y parvient-il ? D’où viennent ses avantages en termes de performances ? Dans quelles applications réelles apporte-t-il le plus de valeur ? Et quelle direction prend le marché ? Cet article explore systématiquement les principes techniques, les propriétés principales, les scénarios d'application clés et les tendances industrielles du revêtement CVD TaC.

1. Qu'est-ce que le revêtement CVD TaC ?

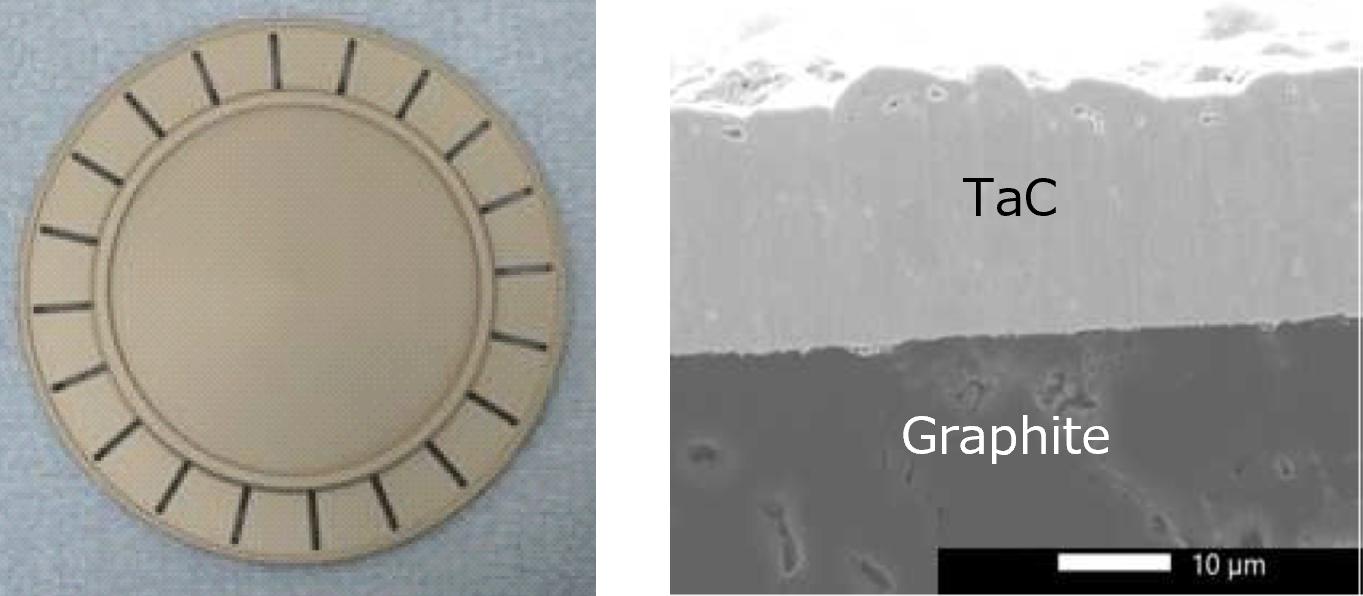

Essentiellement, le revêtement CVD TaC est une couche protectrice de carbure de tantale (TaC) — un composé céramique avec un aspect jaune doré distinctif — déposée sur des substrats en graphite de haute pureté par dépôt chimique en phase vapeur. Le matériau lui-même apporte une combinaison de propriétés difficiles à trouver : un point de fusion de 3 880 °C, une dureté comprise entre 15 et 19 GPa, une forte inertie chimique et une résistance à la corrosion qui résiste bien aux environnements de processus agressifs.

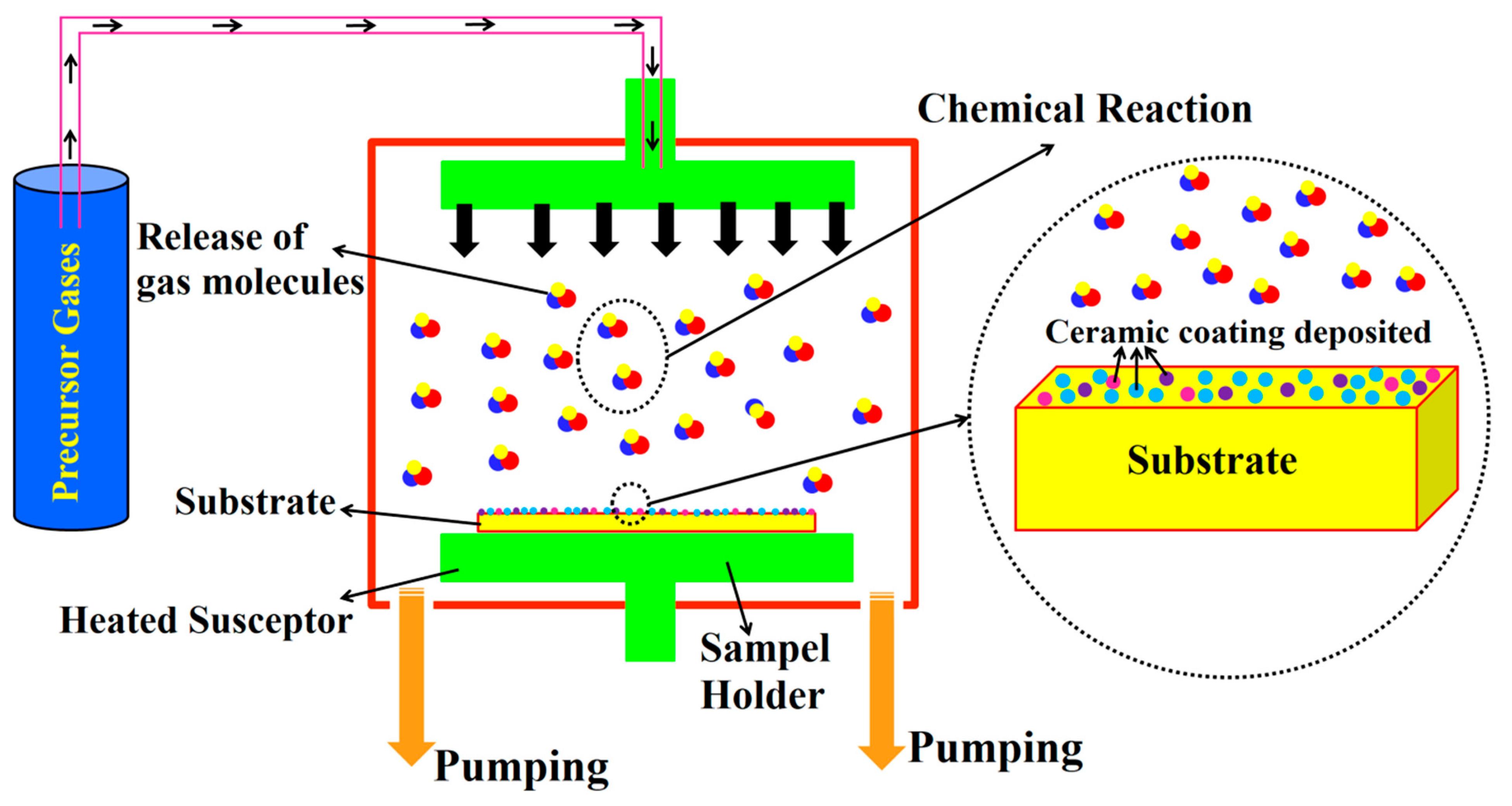

Parmi les différentes manières de produire des revêtements TaC, la CVD reste la voie la plus mature. La recette typique, telle que détaillée, commence avec du pentachlorure de tantale (TaCl₅) et du propylène (C₃H₆) comme précurseurs de tantale et de carbone, transportés par l'argon et l'hydrogène dans une chambre chauffée. Une fois que le TaCl₅ vaporisé atteint la surface du graphite, il est adsorbé et subit une séquence de réactions de décomposition et de recombinaison. Ce qui se forme n'est pas seulement une couche superficielle, mais un revêtement dense et bien adhérent, nettement plus uniforme et dont la composition est contrôlable que ce qui peut être obtenu avec des méthodes alternatives telles que le sel fondu ou le traitement sol-gel.

2. Avantages de base en termes de performances du revêtement CVD TaC

2.1 Stabilité thermique extrêmement élevée
Le revêtement CVD TaC fond à 3 880 °C et reste donc structurellement solide même au-dessus de 2 200 °C. Cela en fait un bon choix pour les processus de semi-conducteurs exigeants tels que la croissance des cristaux de SiC et le MOCVD – des endroits où les revêtements SiC ordinaires ont tendance à se dégrader lorsque les choses deviennent trop chaudes.

2.2 Résistance exceptionnelle à la corrosion chimique
Ce revêtement résiste bien aux gaz de procédé corrosifs comme l'hydrogène, l'ammoniac, les chlorures et la vapeur de silicium. Comparé aux revêtements SiC, il réduit la dégradation du graphite et la contamination par les particules dans les environnements semi-conducteurs à haute température. Le résultat ? Meilleure stabilité du processus et rendement des plaquettes plus élevé.

2.3 Bonne dureté mécanique et résistance aux chocs thermiques
Le revêtement CVD TaC est dur et adhère fortement aux substrats en graphite, il s'use donc lentement et supporte bien les chocs thermiques. Il peut subir des cycles répétés de chauffage et de refroidissement rapides sans se fissurer ou se décoller. Cela signifie une durée de vie des composants plus longue et des taux de rampe de processus plus rapides.

2.4 Ultra-haute pureté et suppression des impuretés
Le revêtement TaC présente de très faibles niveaux d'impuretés et agit comme une barrière de diffusion solide : il empêche les contaminants de migrer hors du substrat en graphite vers l'environnement de croissance. Cela aide à réduire les défauts des cristaux, à empêcher les impuretés d’entrer et à améliorer à la fois la qualité et la résistivité des cristaux de SiC.

3. Scénarios d’application typiques du revêtement CVD TaC

3.1 Croissance monocristalline SiC (méthode PVT)
Dans le processus de croissance PVT des monocristaux de SiC, le revêtement TaC est appliqué sur les composants clés en graphite tels que les creusets, les anneaux de guidage et les supports de germes de cristal. Les recherches de Fan et al. indique que le revêtement TaC offre non seulement une protection physique mais également, grâce à ses caractéristiques de faible émissivité, régule le gradient de température à l'interface de croissance cristalline, améliore l'uniformité radiale de la température, maintient la stœchiométrie de sublimation SiC, supprime la migration des impuretés et réduit la consommation d'énergie. Les recherches de Meng et al. dans le Journal of Crystal Growth confirme en outre que le lingot de cristal cultivé à l'aide d'une structure de creuset avec un anneau relais en graphite recouvert de TaC et du papier graphite présente des caractéristiques supérieures en termes de perfection cristalline et de forme d'interface. Les mesures réelles montrent que l'écart de diamètre des lingots de cristal cultivés avec des creusets recouverts de TaC est ≤ 2 % et que la planéité de la surface du cristal (RMS) est améliorée de 40 %.

3.2 Croissance épitaxiale GaN/SiC

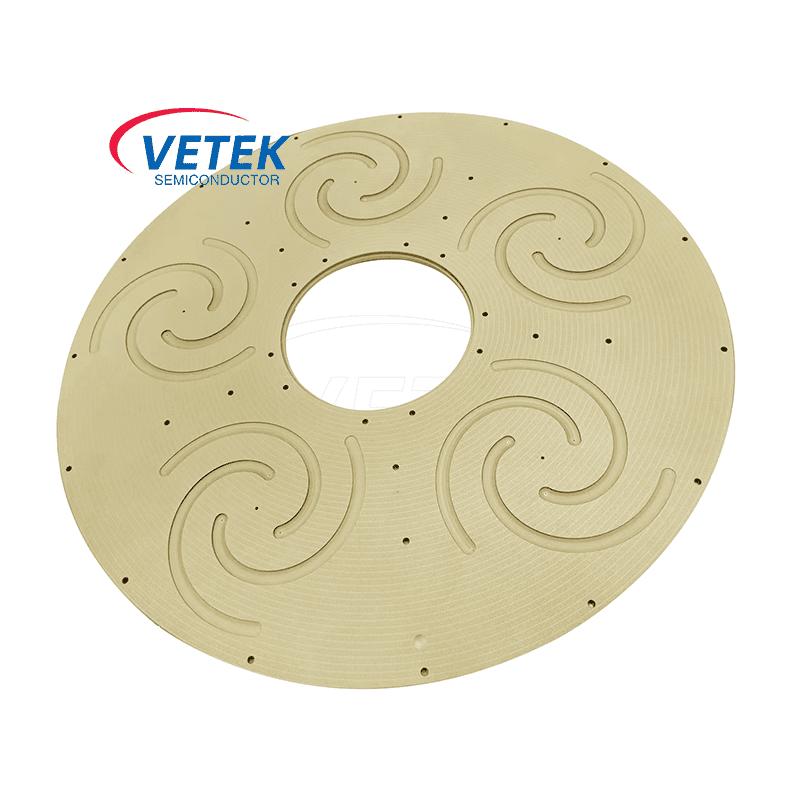

Dans les chambres de réaction CVD pour l'épitaxie GaN et SiC, le revêtement TaC est largement appliqué à des composants tels que des supports de tranches, des disques satellites, des buses et des capteurs. Ces composants doivent fonctionner pendant de longues périodes dans des environnements corrosifs et à haute température, et le revêtement TaC peut prolonger considérablement leur durée de vie et améliorer le rendement du processus. Dans les équipements MOCVD tels que l'Aixtron G5, le revêtement TaC s'est avéré être un matériau clé pour garantir la stabilité du processus.

3.3 Chauffages du système MOCVD

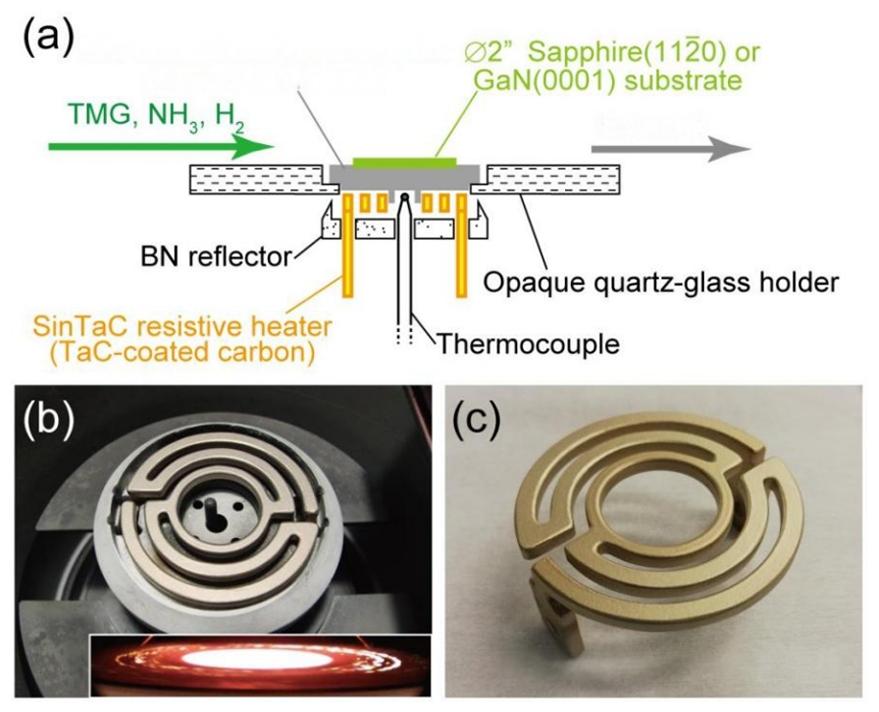

Les radiateurs en graphite revêtus de TaC ont été appliqués avec succès dans les systèmes MOCVD. Par rapport aux radiateurs traditionnels à revêtement pBN, les radiateurs TaC offrent une meilleure efficacité et uniformité de chauffage, réduisent la consommation d'énergie et, en raison de leur émissivité de surface inférieure (0,3), contribuent à améliorer l'intégrité du champ thermique. Selon les recherches de Fan et al., la faible émissivité du revêtement TaC améliore non seulement l'uniformité de la température pour la croissance cristalline, mais améliore également la qualité du dépôt épitaxial de GaN.

3.4 Applications industrielles à haute température
Au-delà du domaine des semi-conducteurs, le revêtement TaC peut également être utilisé pour les composants industriels à haute température tels que les éléments chauffants à résistance, les buses d'injection, les anneaux de blindage et les montages de brasage, tirant pleinement parti de ses avantages complets en matière de résistance à la chaleur et à la corrosion.

4. Revêtement CVD TaC ou SiC : comment choisir ?

Dans l'industrie des semi-conducteurs, CVD SiC et CVD TaC sont les deux revêtements de protection les plus courants pour les composants en graphite. Le choix dépend des exigences spécifiques en matière de température du processus.

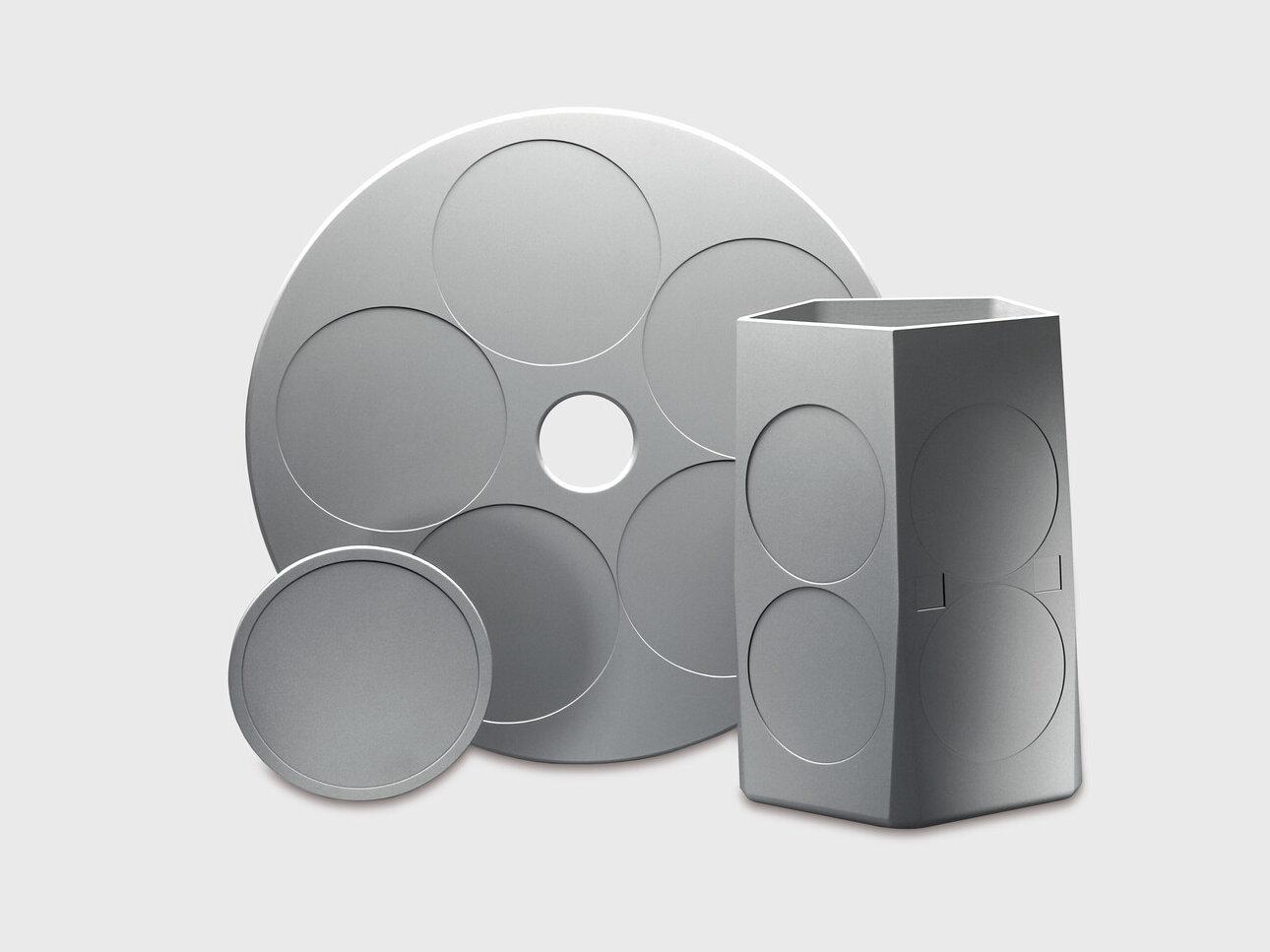

Revêtement CVD-SiC :Faible coefficient de dilatation thermique, bonne stabilité structurelle et avantages en termes de coûts dans des environnements inférieurs à 1 800 °C, largement utilisés dans des scénarios de température moyenne à élevée tels que les plateaux épitaxiaux à LED et les plateaux épitaxiaux en silicium monocristallin.

Revêtement CVD TaC :Stabilité thermique plus élevée (point de fusion 3 880 °C contre ~2 700 °C pour le SiC), inertie chimique plus forte, particulièrement adaptée aux environnements à très haute température et hautement corrosifs au-dessus de 2 000 °C, tels que la croissance monocristalline de SiC et l'épitaxie de GaN.

En termes simples :Lorsque les températures de processus dépassent 1 800 °C, en particulier lorsque des gaz corrosifs tels que l'hydrogène et l'ammoniac sont impliqués, le revêtement TaC constitue le meilleur choix.

5. Perspectives du marché et tendances du secteur

L’expansion rapide de la croissance des monocristaux de SiC et de l’épitaxie fait fortement augmenter la demande de revêtements TaC. Deux études de marché récentes font état d'un marché sur le point de connaître une expansion significative. QYResearch, dans ses Perspectives du marché mondial des revêtements TaC, analyse approfondie et prévisions jusqu'en 2031, évalue le marché mondial des revêtements en carbure de tantale en 2024 à environ 45 millions de dollars et prévoit qu'il atteindra 142 millions de dollars d'ici 2031, soit un taux de croissance annuel composé de 17,9 %. Les chiffres de Global Info Research se situent dans la même fourchette, estimant le marché 2024 à environ 47 millions de dollars et prévoyant une hausse à 143 millions de dollars d’ici 2031, ce qui correspond à un TCAC de 17,5 %. La cohérence entre ces prévisions donne l’assurance que les revêtements TaC entrent dans une phase de croissance soutenue.

Quant à savoir qui approvisionne ce marché, il reste assez concentré au sommet. Momentive Technologies, Tokai Carbon et Toyo Tanso représentent ensemble environ 76 % du chiffre d'affaires mondial [10]. Géographiquement, l'Amérique du Nord est en tête avec environ 45 % du marché, tandis que l'Asie-Pacifique suit de près avec environ 41 %. Cet équilibre régional commence cependant à changer. Les fabricants chinois investissent massivement pour combler l’écart, et VeTek Semiconductor en est un bon exemple : la capacité de revêtement CVD TaC de l’entreprise s’étend désormais à des composants allant jusqu’à 750 mm de diamètre, ce qui la place parmi les très rares acteurs nationaux capables de traiter des pièces à cette échelle.

À l’avenir, le passage aux substrats SiC de 8 pouces place la barre plus haut en matière d’uniformité du champ thermique et de fiabilité du revêtement dans les équipements de production. Cette tendance à elle seule est susceptible de consolider le rôle du revêtement TaC en tant que matériau stratégique dans la fabrication de plaquettes pour les années à venir.

6. Technologie de revêtement TaC de VeTek Semiconductor

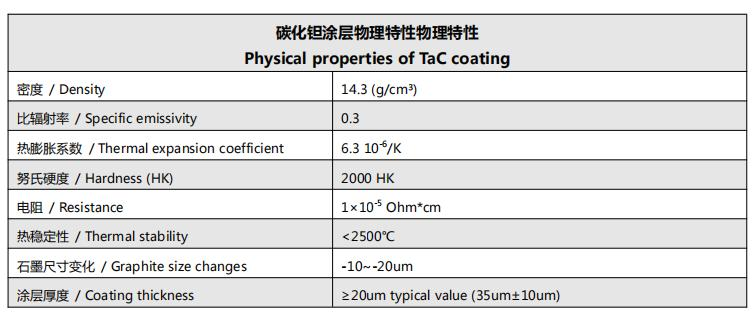

Source des données : Spécifications techniques du produit VeTek Semiconductor

Le revêtement CVD TaC de VeTek présente une bonne stabilité en température, une ultra-haute pureté, une résistance à la corrosion H₂/NH₃/SiH₄/Si, une forte résistance aux chocs thermiques, une adhérence élevée aux substrats en graphite et une couverture de revêtement uniforme. Il peut être appliqué aux composants centraux tels que les suscepteurs de chauffage par induction, les éléments chauffants à résistance et les pièces de protection thermique. La société possède des capacités d'usinage avancées pour fabriquer des composants de substrats en graphite, en céramique ou en métal réfractaire, et propose un traitement interne unique des revêtements céramiques SiC ou TaC, ainsi que des services de revêtement pour les pièces fournies par le client.

7. Conclusion

Alors que l'industrie des semi-conducteurs de troisième génération s'accélère vers des tailles plus grandes (8 pouces), une densité de puissance plus élevée et des coûts plus faibles, les exigences en matière de performances des matériaux dans les processus de fabrication deviennent de plus en plus strictes. Avec son point de fusion extrêmement élevé, son inertie chimique exceptionnelle et ses excellentes propriétés mécaniques, le revêtement CVD TaC est en train de devenir la « référence » pour les procédés de semi-conducteurs à haute température supérieure à 2 000 °C. De la croissance de monocristaux de SiC à l'épitaxie de GaN, des éléments chauffants MOCVD aux supports de tranches, le revêtement TaC constitue une base matérielle indispensable pour la fabrication de semi-conducteurs.

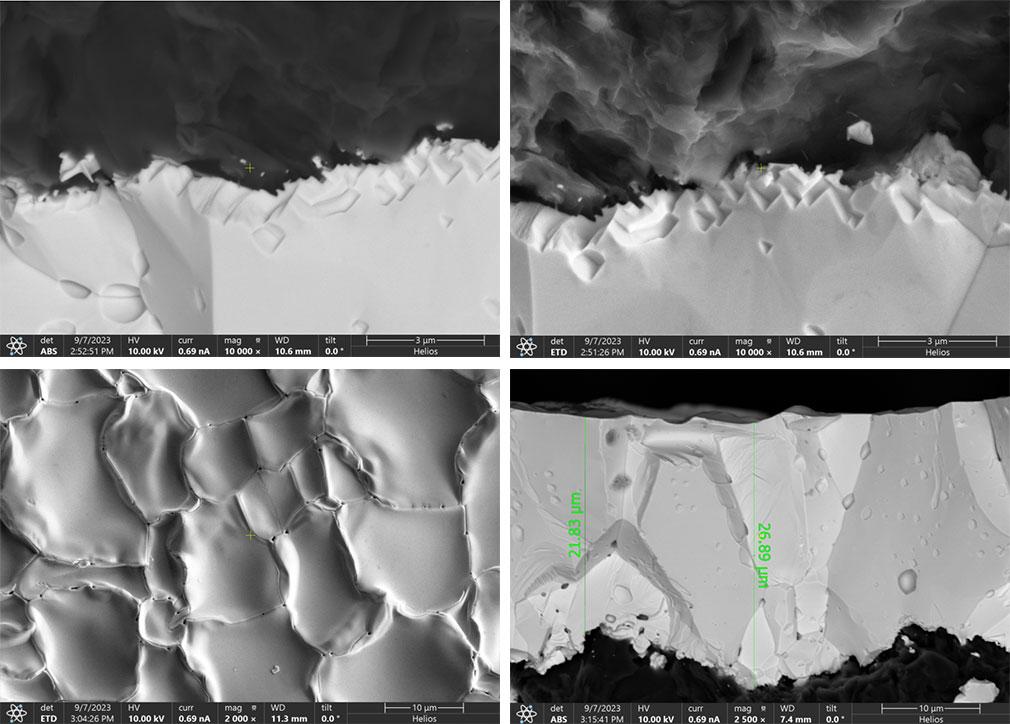

VeTek Semiconductor s'engage à fournir des produits de revêtement CVD TaC de haute qualité et des solutions personnalisées aux clients mondiaux grâce à un investissement continu en R&D et à une itération technologique. Si vous avez besoin de données techniques détaillées, d'une analyse de section SEM ou d'une évaluation de dessins personnalisés, n'hésitez pas à nous contacter.

Références

[1] Sun, J., Zhang, Q. et Li, X. (2021).Avancement de la recherche sur les revêtements en carbure de tantale sur les matériaux carbonés. Progrès en science des matériaux.(Disponible chez ScienceDirect)

[2] Kim, DY, et al. (2016).Dépôt chimique en phase vapeur de carbure de tantale à partir du système TaCl₅-C₃H₆-Ar-H₂. Journal de la Société coréenne de céramique, 53(6), 597-603.

[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D.,… Gao, P. (2026).Etude de l'évolution de la microstructure et des propriétés mécaniques des revêtements TaC à base de graphite dans différentes conditions sévères. Journal des alliages et composés, 1061. est ce que je:10.1016/j.jallcom.2026.187440.

[4] Fan, W., Qu, H., Chang, SI et al. (2019).Recherche sur l'impact du revêtement TaC sur le contrôle du processus SiC PVT et la qualité des cristaux. Données de recherche conjointes,Université Dong-Eui, Corée du Sud.

[5] Meng, J. et coll. (2022).Contrôle de la qualité de la croissance en optimisant la structure du creuset pour la croissance de monocristaux de SiC de grande taille. Journal de croissance cristalline,600, 126929. est ce que je:10.1016/j.jcrysgro.2022.126929.

[6] QYRecherche. (2025).Perspectives du marché mondial des revêtements TaC, analyse approfondie et prévisions jusqu’en 2031.
