Vide

Application:

Un mandrin de vide à haute efficacité conçu pour l'adsorption précise et la fixation ferme des plaquettes et des lingots. Il est bien adapté aux situations telles que la fabrication de semi-conducteurs, la coupe de la plaquette, le traitement de précision, l'épitaxie à haute température, la gravure et l'implantation ionique.

Paramètres de base:

● Porosité réglable (allant de 10 à 200 μm).
● Capable de résister à des températures ultra-élevées (jusqu'à ≤ 1600 ° C) et à afficher une excellente résistance aux chocs thermiques.
● Vacuum d'adsorption: la norme est - 90kpa (personnalisable pour atteindre 100kpa).

● Dimensions de la tassement d'aspiration: Peut prendre en charge le 4/6/8/12 - des plaquettes de pouces, et la taille du lingot peut être adaptée en fonction des besoins spécifiques.

Ⅰ. Description

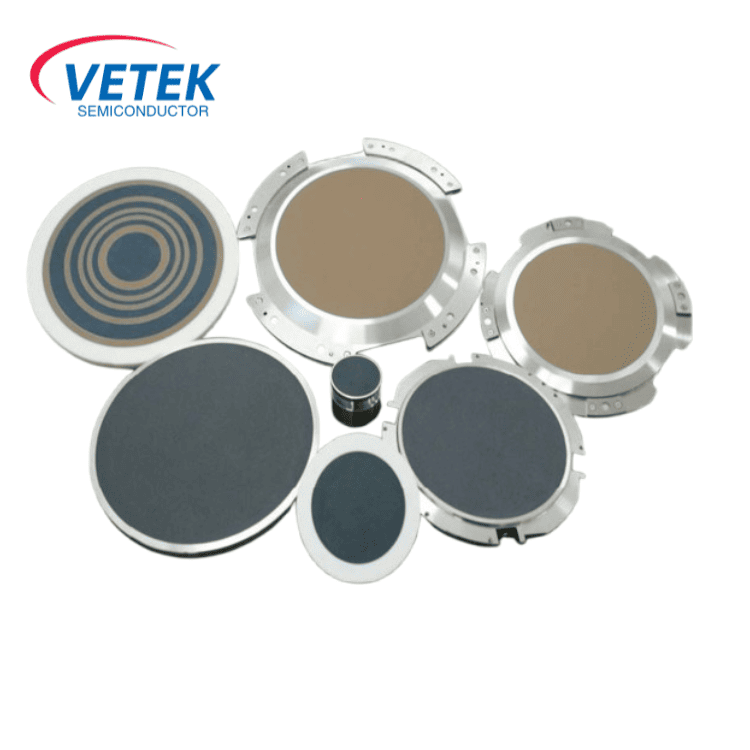

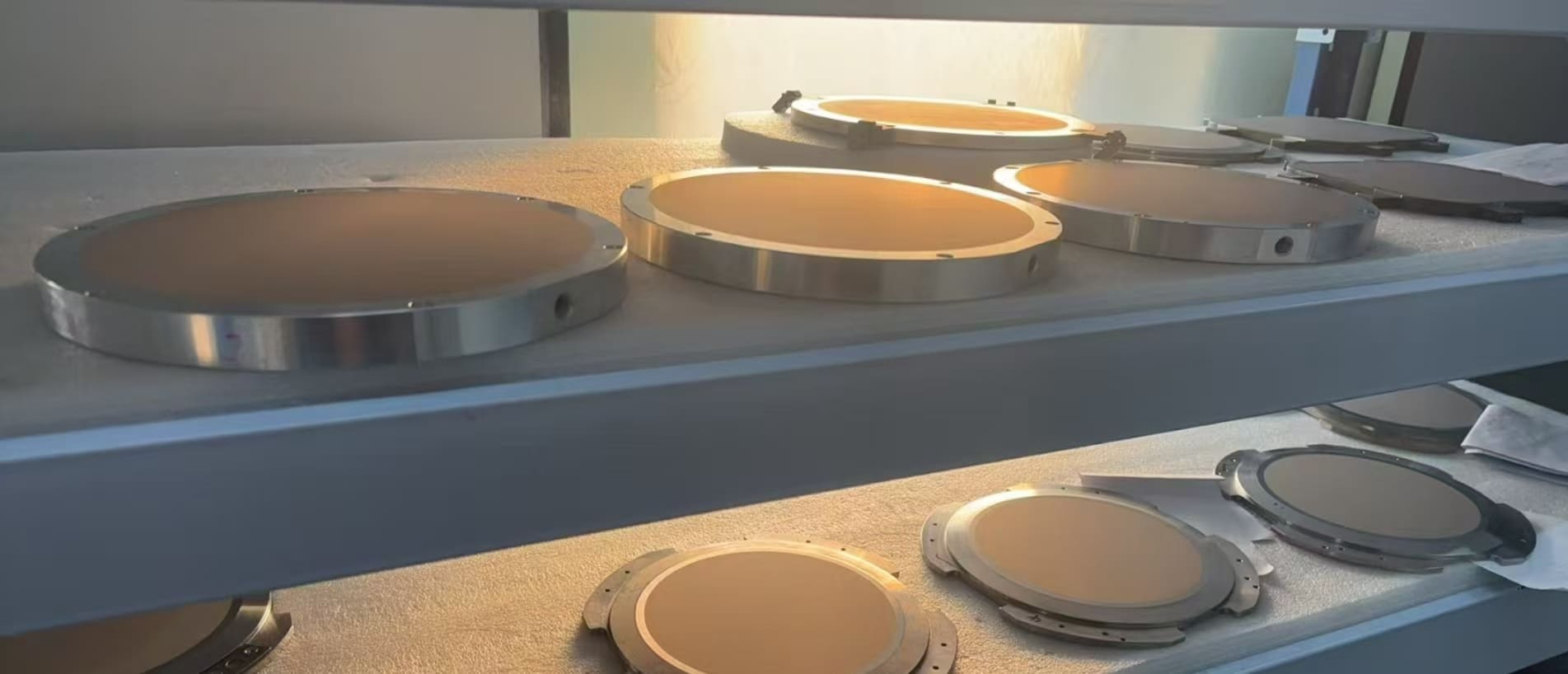

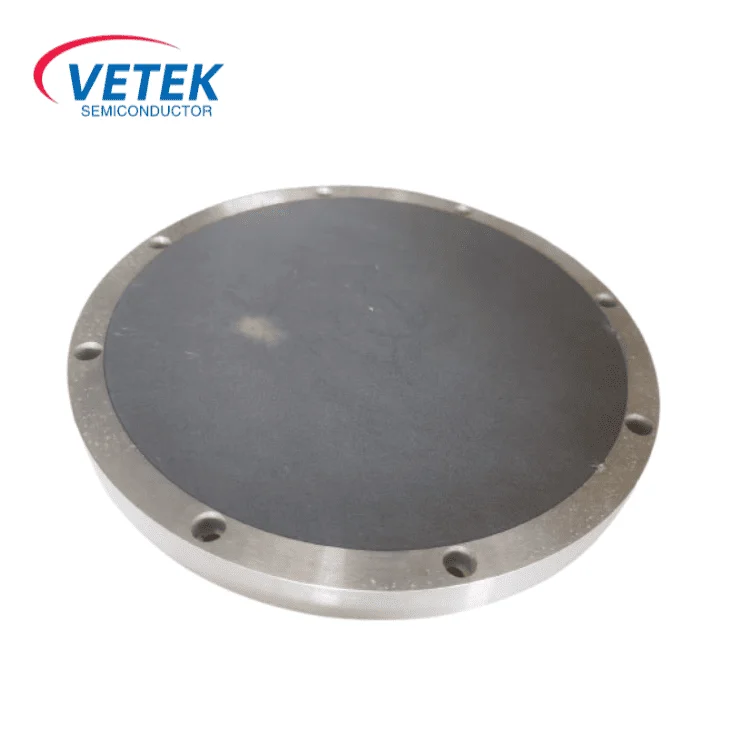

VetekseMicon sous vide en céramique utilise une structure combinée de céramique poreuse et d'un anneau extérieur métallique. Grâce à la conception personnalisée des canaux et des pores d'air, il réalise une distribution uniforme de la force d'adsorption et une stabilité élevée. Ce mandrin est approprié pour la fabrication de semi-conducteurs, la coupe de plaquettes, le traitement de précision, etc. Il peut fonctionner dans des réglages de mouvement à haute température et à grande vitesse et répond aux exigences de compatibilité des plaquettes / lingots dans différentes tailles.

Ⅱ. Structure centrale et avantages matériels

Disposition composite multicouche:

✔ Couche de surface: En céramique poreuse (vous pouvez choisir entre du carbure de silicium poreux ou du graphite poreux). Le diamètre des pores peut être ajusté (10 à 200 μm), ce qui garantit que la force d'adsorption est transférée uniformément à la surface de la tranche, empêchant ainsi la construction de contraintes locales.

Matrice: Composé d'un cadre métallique très rigide (en acier inoxydable ou en alliage en aluminium) pour offrir un support structurel et un étanchéité.

✔ voies aériennes et pores: Les voies respiratoires internes usinées avec précision forment un réseau, ainsi que des micropores uniformément espacés. Cette configuration prend en charge l'extraction de vide rapide (la force d'adsorption peut atteindre jusqu'à - 90kpa) et une version instantanée.

Ⅲ . Comparaison de MAcaractéristiques tériales

1. Comparaison des propriétés des matériaux

2. Scénarios et cas d'application

✔ Fabricatio semi-conducteur

Croissance épitaxiale: il peut fermement adsorber les plaquettes SIC à des températures élevées, empêchant les plaquettes de déformer et de se contaminer.

Lithographie et gravure: il permet un positionnement précis sur les plates-formes mobiles à haute vitesse (accélération ≤10g), assurant la précision de l'alignement graphique.

✔ Traitement du lingot

Coupe et broyage: il peut adsorber les lingots lourds (comme le saphir et les lingots de carbure de silicium), réduisant la fissuration du bord due à la vibration.

✔ Recherche scientifique et technologies spéciales

Recuit à haute température: Silicon poreux - Les ventouses en carbure peuvent fonctionner en continu à 1600 ° C sans déformation ni pollution de ventilation.

Revêtement sous vide: avec une conception de serrage à haute teneur en air, il peut s'adapter à l'environnement PVD / CVD de cavité.

3. Service personnalisé

✔ Nous offrons une personnalisation pour la taille et la charge.

✔ Les stomates et les voies respiratoires peuvent être optimisées pour répondre aux exigences spécifiques.

✔ Il peut être adapté à des environnements spéciaux.

Ⅳ. FAQ:

Comment les décharges sous vide atteignent-elles la compatibilité des plaquettes multi-taille (par exemple, 12/8/6 ")?

Q: Comment un seul mandrin s'intègre-t-il dans une tranche de 12 pouces, 8 pouces et 6 pouces en même temps? La restructuration physique est-elle nécessaire?

UN:Compatibilité multidimensionnelle à travers les voies respiratoires adaptatives et le partitionnement stomatique:

✔ Contrôle stomatique dynamique: Les stomates à la surface de la ventouse sont distribués dans une zone d'anneau, et le circuit d'air dans différentes zones est contrôlé par une valve externe.

Par exemple, lors de l'absorption d'une tranche de 8 pouces, seuls les pores de la zone centrale sont activés et les pores externes sont fermés (pour éviter les fuites de force d'adsorption).

✔ Conception flexible des voies respiratoires: Le réseau portuaire a une disposition modulaire qui correspond aux profils de bord des plaquettes de différentes tailles pour assurer une couverture de force d'adsorption uniforme. et Les avantages sont comme suivis:

Remplacement du matériel zéro: pas besoin de supprimer ou de remplacer la tasse à vent, via un interrupteur de soupape de gaz ou de gaz peut être adapté à différentes tailles.

Économies de coûts: réduire les coûts de rénovation des équipements et les temps d'arrêt et augmenter la flexibilité des lignes de production.
