La valeur critique de la planarisation chimico-mécanique (CMP) dans la fabrication de semi-conducteurs de troisième génération

Dans le monde aux enjeux élevés de l’électronique de puissance, le carbure de silicium (SiC) et le nitrure de gallium (GaN) sont à l’avant-garde d’une révolution, des véhicules électriques (VE) aux infrastructures d’énergies renouvelables. Cependant, la dureté légendaire et l’inertie chimique de ces matériaux présentent un formidable goulot d’étranglement en matière de fabrication.

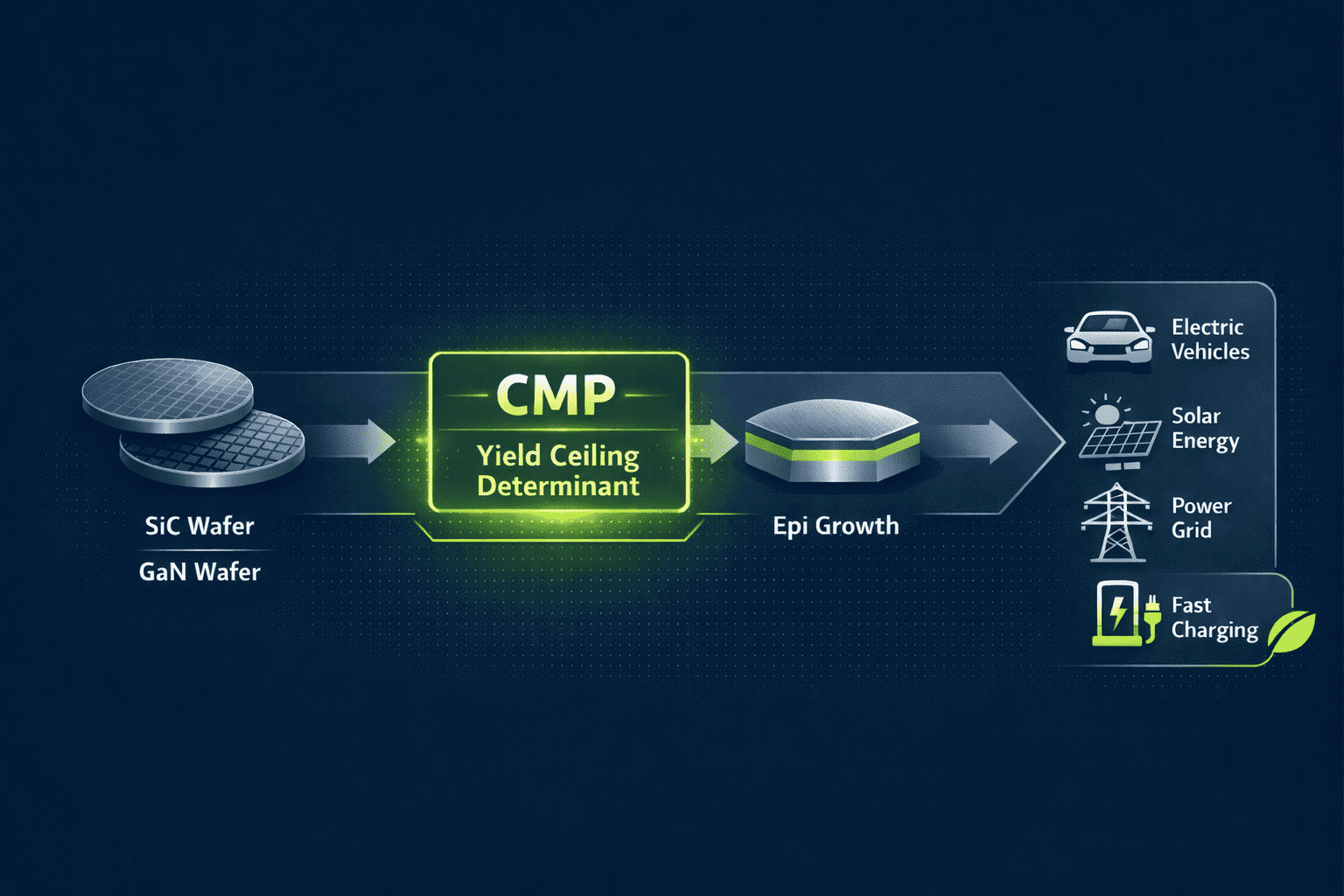

En tant que processus définitif pour atteindre la planéité au niveau atomique,Planarisation Mécanique Chimique (CMP)a évolué au-delà d’une simple étape de transformation. Aujourd’hui, il s’agit d’une variable critique qui dicte les plafonds de rendement et les références de performances des appareils électriques de nouvelle génération.

1. Défier les limites physiques du traitement SiC

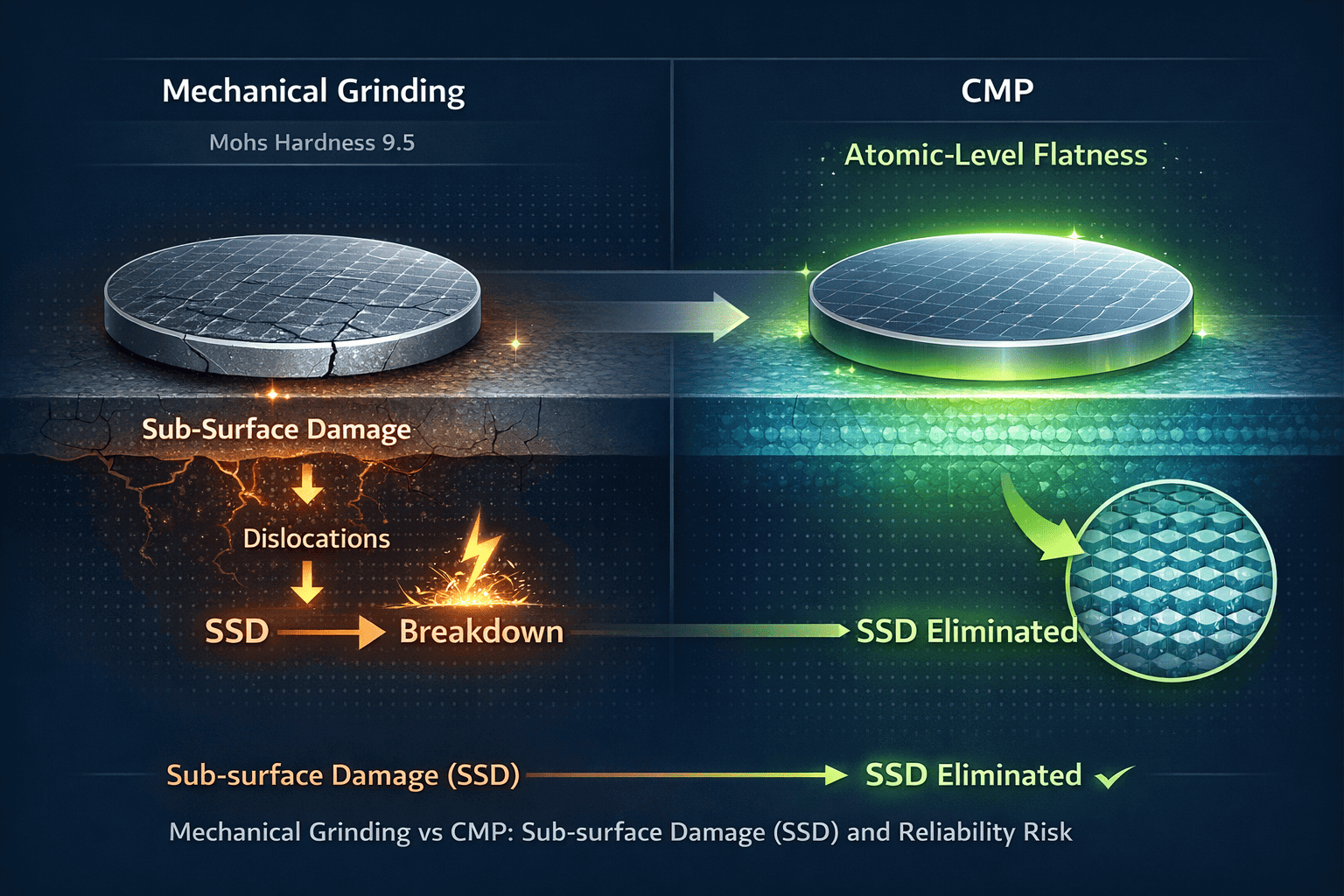

L’augmentation des performances des semi-conducteurs est souvent limitée par la précision du traitement. Avec une dureté Mohs de 9,5, le SiC est notoirement difficile à usiner. Le meulage mécanique traditionnel laisse souvent derrière lui des « cicatrices cachées » – dommages souterrains (SSD) – qui peuvent se propager sous forme de luxations lors d'une croissance épitaxiale (Epi) ultérieure, conduisant finalement à une panne catastrophique de l'appareil sous haute tension.

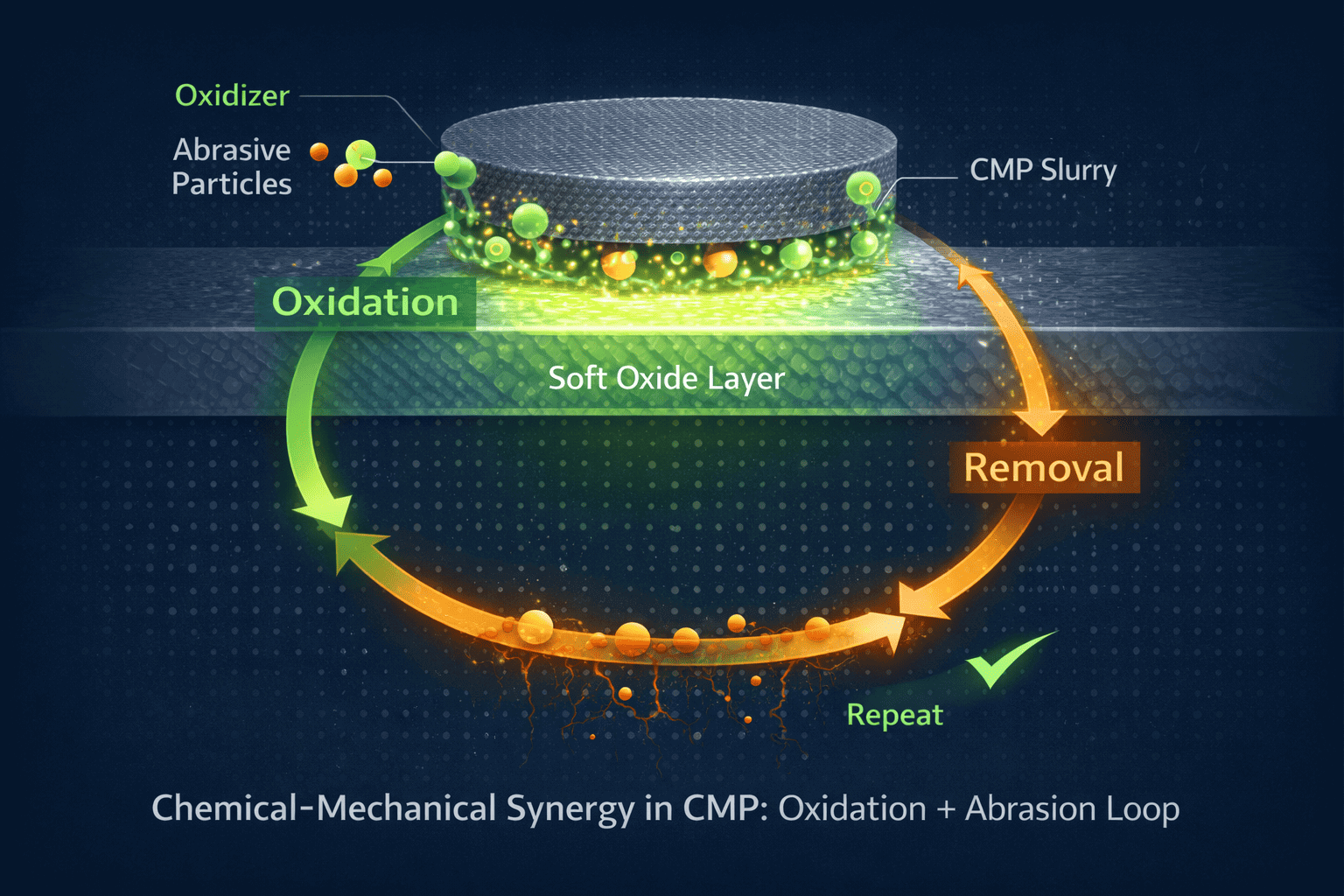

Comme l'a noté Jihoon Seo, une autorité de premier plan dans la recherche sur le CMP, la planarisation moderne est passée de la « suppression massive » à la « reconstruction de surface à l'échelle atomique ». En tirant parti d’une synergie d’oxydation chimique et d’abrasion mécanique, CMP crée une surface impeccable et sans défauts. Essentiellement, un processus CMP supérieur ne consiste pas seulement à polir une tranche ; il conçoit les fondations atomiques du flux d’électrons.

2. Formulation des boues : l'acte d'efficacité et d'intégrité de haut niveau

Dans un environnement de fabrication à grand volume (HVM), le choix du lisier CMP a un impact direct sur deux paramètres essentiels à la mission : le taux d'enlèvement de matière (MRR) et l'intégrité de la surface. Synergie chimico-mécanique : en référence à la recherche de 2024 menée par Chi Hsiang Hsieh, l'intégration de nouveaux oxydants composites peut réduire considérablement la barrière potentielle chimique du SiC.

Stabilité de la fenêtre de traitement : une formulation de boue de classe mondiale fait plus que simplement pousser la rugosité de surface (Ra) en dessous de 0,5 nm. Il garantit une cohérence sans compromis sur des centaines de cycles de polissage. Pour les fabricants, cette stabilité est la clé du maintien des unités par heure (UPH) et de l’optimisation du coût de possession (CoO).

3. La frontière verte : la durabilité en 2026

Alors que la chaîne d'approvisionnement mondiale des semi-conducteurs s'oriente vers des objectifs ESG (environnementaux, sociaux et de gouvernance), les processus CMP subissent une transformation « verte ». Des titans de l'industrie comme Resonac et Entegris recherchent activement des solutions de polissage à haute dilution et à faibles émissions. Innovations sans abrasif : les technologies émergentes réduisent les charges de traitement des eaux usées tout en augmentant considérablement la recyclabilité des consommables. Optimisation du nettoyage post-CMP : en affinant les tensioactifs contenus dans la boue, les fabricants peuvent rationaliser les flux de travail post-polissage, réduisant ainsi directement les dépenses opérationnelles (OPEX) et réduisant les équipements. l'usure.

4. Conclusion : Ancrer l’avenir de l’électronique de puissance

À mesure que l’industrie passe des tranches SiC de 6 à 8 pouces, la marge d’erreur en matière de planarisation se rétrécit. Une boue CMP n'est plus seulement un consommable figurant sur une liste de contrôle d'usine ; il s'agit d'un atout stratégique qui relie la science des matériaux et la fiabilité des appareils.

Chez VETEK Semiconductor, nous restons à l'avant-garde des tendances mondiales CMP pour traduire des connaissances avancées sur les matériaux en productivité tangible pour nos partenaires. Que vous soyez confronté aux complexités du traitement du SiC ou que vous optimisiez des lignes de production à haut rendement, nous sommes là pour vous aider à propulser le prochain sommet de l'innovation électronique.

Référence:

1.Seo, J. et Lee, K. (2023). Dernières avancées dans les boues de planarisation chimico-mécanique (CMP) et le nettoyage post-CMP. Sciences appliquées.

2. Hsieh, CH et al. (2024). Mécanismes chimiques et synergies d'oxydation dans la planarisation SiC. Journal de chimie et physique des matériaux.

3.Entegris & Resonac (2025). Rapport annuel sur la durabilité des matériaux semi-conducteurs.

4.Ingénierie des semi-conducteurs (2025). La transition SiC 8 pouces : défis en matière de rendement et de métrologie.

5.DuPont Électronique (2024). Améliorer les performances de l’électronique de puissance grâce au CMP de précision.
