Plaquettes piézoélectriques PZT : solutions hautes performances pour les MEMS de nouvelle génération

À l’ère de l’évolution rapide des MEMS (systèmes microélectromécaniques), la sélection du bon matériau piézoélectrique est une décision décisive en termes de performances du dispositif. Les plaquettes en couches minces de PZT (titanate de zirconate de plomb) sont devenues le premier choix par rapport aux alternatives telles que l'AlN (nitrure d'aluminium), offrant un couplage électromécanique supérieur pour les capteurs et actionneurs de pointe.

Vetek Semiconductor fournit des plaquettes PZT-sur-Si/SOI de pointe. En tirant parti du dépôt avancé de couches minces, nous offrons une uniformité de film et une qualité cristalline exceptionnelles, spécialement conçues pour surmonter les obstacles courants de l’industrie tels que la fatigue du film et la dégradation des performances.

Architecture de base : la synergie du Pt et du PZT

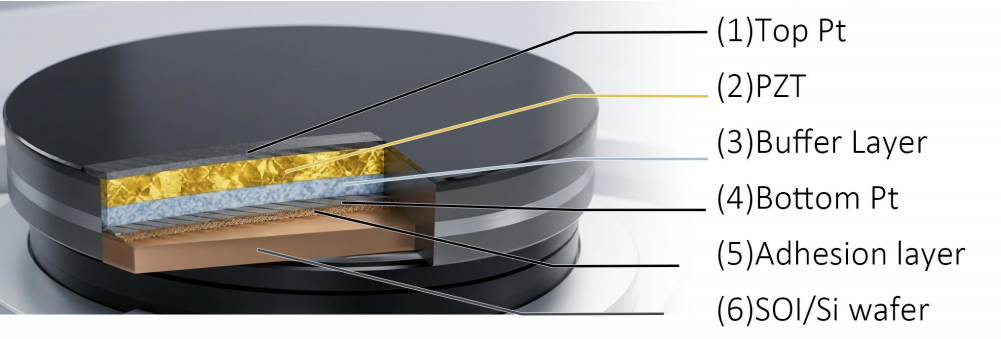

L'intégrité de l'empilement multicouche est fondamentale pour les performances ferroélectriques. Nos plaquettes utilisent un empilement d'électrodes métalliques et de films minces en céramique conçus avec précision :

• Le noyau piézoélectrique PZT :Notre processus se concentre sur un contrôle rigoureux de l’orientation des cristaux. Selon Muralt (2000), le PZT avec une orientation préférée (100) ou (001) produit une constante piézoélectrique longitudinale significativement plus élevée. Le dépôt optimisé de Vetek garantit une orientation forte (100), permettant une production d'énergie massive même à des épaisseurs de l'ordre du micron.

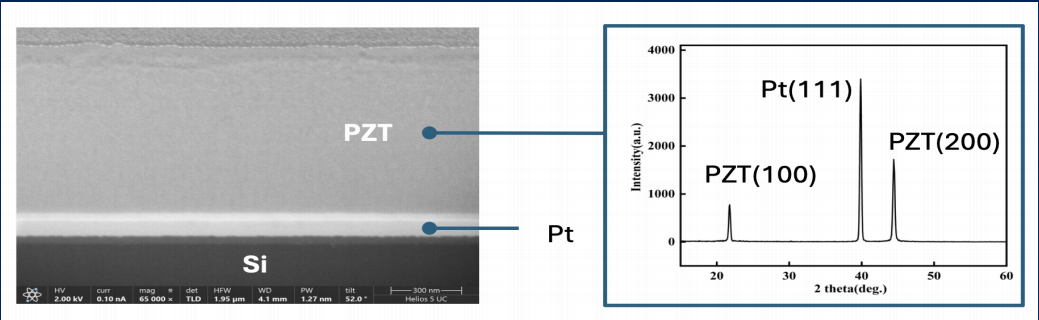

• La couche critique d’électrode de platine :Le platine (Pt) sert à la fois de conduit électrique et de modèle de croissance pour le PZT. Réputé pour sa conductivité élevée et sa stabilité thermique dans les environnements riches en oxygène, le platine est la référence industrielle pour les électrodes inférieures (Takahashi et al., 1994). Nous maintenons une rugosité de surface ultra-faible (Ra <= 1,0 nm) pour fournir une interface idéale pour la nucléation du PZT.
• Couches tampons intégrées :Pour supprimer la diffusion élémentaire entre le PZT et le substrat de silicium, nous incorporons un système de couche tampon de précision. Ces couches agissent comme une barrière physique et un tampon de contrainte, empêchant le délaminage du film et garantissant la fiabilité mécanique de l'ensemble de la tranche lors d'une gravure MEMS complexe.

Applications cibles : où le PZT est-il utilisé ?

Les plaquettes PZT hautes performances sont essentielles pour les applications nécessitant une détection mécanique-électrique précise ou un actionnement électrique-mécanique :

• Electronique Grand Public (PMUT) :Les clients cibles comprennent des fabricants de modules pour smartphones et des entreprises de sécurité biométrique. Cas d'utilisation : les films PZT génèrent des ondes ultrasonores à haute fréquence pour la détection d'empreintes digitales sous l'écran. Par rapport aux solutions existantes, les PMUT basés sur PZT offrent une pénétration plus profonde et une résolution plus élevée (Akbari et al., 2016), permettant une authentification biométrique 3D sécurisée.
• Télécommunications (RF MEMS) :Les clients cibles comprennent des concepteurs de puces frontales RF et des fournisseurs d'infrastructures 5G/6G. Cas d'utilisation : Utilisation du coefficient de couplage électromécanique élevé du PZT pour créer des filtres accordables. Cela minimise la perte de signal et augmente la bande passante, ce qui est essentiel pour gérer la congestion du spectre dans les réseaux 5G.
• Impression industrielle :Les clients cibles comprennent des fabricants d'imprimantes à jet d'encre industrielles et des fabricants d'écrans flexibles (OLED). Cas d'utilisation : les plaquettes PZT sont micro-usinées pour former des actionneurs ultra-rapides. En déformant instantanément la chambre d’encre, ils obtiennent une distribution de fluide précise au picolitre, pierre angulaire de la fabrication d’OLED et de l’impression 3D haute résolution.
• Soins de santé :Les clients cibles comprennent des startups de R&D sur les dispositifs médicaux et d’ultrasons portables. Cas d'utilisation : Pilotage de sondes à ultrasons intravasculaires (IVUS) pour l'imagerie interne. Il sert également de cœur aux nébuliseurs médicaux silencieux et à haut rendement pour l’administration ciblée de médicaments.
• Automobile:Les clients cibles comprennent des fournisseurs de solutions de conduite autonome et des développeurs d'IHM de cockpit intelligent. Cas d'utilisation : Extension de la plage de détection des capteurs à ultrasons automobiles. De plus, il fournit un retour haptique sur les écrans tactiles, simulant la sensation tactile des boutons physiques.

Pourquoi choisir Vetek Semiconductor ?

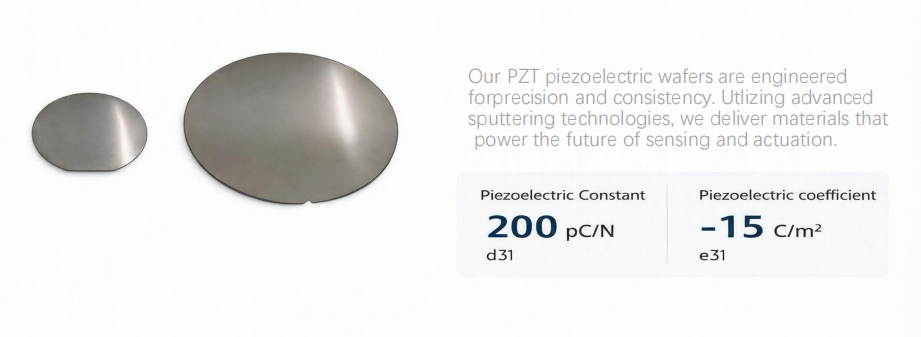

• Paramètres supérieurs :La constante piézoélectrique d31 atteint généralement 200 pC/N, avec un coefficient e31 stable à -15 C/m2.
• Substrats polyvalents :Disponible en formats 6 pouces et 8 pouces, y compris les substrats SOI haute résistivité (> 5 000 ohm/cm).
• Personnalisation sur mesure :Nous prenons en charge les plaquettes fournies par le client (service de fonderie) et pouvons personnaliser le rapport d'épaisseur des couches de PZT et de Pt pour répondre à vos exigences spécifiques en matière de fréquence de résonance.
