Revêtements CVD en épitaxie de semi-conducteurs : paramètres d'ingénierie, sélection SiC/TaC et contrôle des défaillances

Auteur | Ingénieur Nickwu | Ingénieur, Division des matériaux avancés, Vetek Semiconductor


Introduction: En épitaxie, un suscepteur en graphite enrobé fait partie de la limite thermique, chimique et de contamination du réacteur. Sa valeur ne réside pas uniquement dans l'épaisseur du revêtement, mais dans la manière dont la pièce finie préserve la température de la plaquette, la stabilité de la surface et la répétabilité tout au long des cycles de croissance et de nettoyage.


1. Revêtement CVD comme limite du processus d'épitaxie


Conclusion fondamentale: Même avec une température, une pression et un débit de gaz inchangés, la rugosité du revêtement, les dépôts, la géométrie des poches ou la dégradation de l'interface peuvent altérer le transfert de chaleur et la chimie de la surface. Le suscepteur revêtu doit donc être traité comme un composant de réacteur critique pour le processus, et non comme un support de tranche passif.

Les températures de croissance typiques illustrent la charge : le GaN MOCVD tourne souvent autour de 1 000 à 1 100 °C, l'épitaxie au Si entre 1 050 et 1 200 °C et l'épitaxie au SiC entre 1 500 et 1 700 °C. La température de la plaquette dépend de la puissance du chauffage ainsi que de la géométrie du suscepteur, de l'émissivité, de la profondeur de la poche, de la rotation et du débit de gaz.

Le MOCVD planétaire utilise un flux laminaire et une rotation de supports multiples pour améliorer l'épaisseur, la composition et l'uniformité du dopage.[1]


2. Paramètres de revêtement CVD SiC et TaC


Conclusion fondamentale: « revêtement de 100 μm » n'est pas une spécification complète des semi-conducteurs. La densité, la pureté, la microstructure, la rugosité, le CTE, la répartition de l'épaisseur, l'adhérence et le contrôle des défauts doivent être pris en compte ensemble, en particulier au niveau des poches, des bords, des trous et des éléments ombragés où le dépôt local peut différer.


Paramètre
CVD SiC
TaC MCV
Densité
~3,2 à 3,21 g/cm³
~14,3 g/cm³
CTE
~4,3–4,5×10⁻⁶/K
~6,3×10⁻⁶/K
Dureté
~40-42 GPa
~2000 Hong Kong
Épaisseur
~100 μm typique
≥20 µm ; ~35±10 μm
Rugosité
~1–3 μm, en fonction du processus
Dépend du processus
Pureté
>6N possible
En fonction du niveau scolaire

La chaîne d'ingénierie est :

Rapport température/pression/gaz CVD → croissance des grains → densité/rugosité/contrainte → durée de vie du revêtement.

Une pression plus élevée augmentait la rugosité et la porosité, tandis qu'une température excessive produisait des structures plus grossières.[3]


3. Uniformité thermique et répétabilité d'un cycle à l'autre


Conclusion fondamentale: Un revêtement peut devenir inacceptable avant qu'il ne se décolle visiblement. La dérive d'épaisseur, la récession, les dépôts ou les changements de rugosité peuvent altérer le transfert de chaleur et l'émissivité entre la plaquette et le suscepteur, créant ainsi une température ou une dérive d'une séquence à l'autre alors que le composant semble encore mécaniquement intact.


Bilan thermique des plaquettes :

Qtotal = Qconduction + Qrayonnement + Qconvection

Le suscepteur revêtu influence ces termes à travers les propriétés du matériau, l'état de surface et la géométrie. La profondeur de la poche est importante car l'accumulation de revêtement modifie la géométrie finale du support de la tranche.

Un revêtement nominal de 100 μm qui varie autour d'une poche peut modifier à la fois le chemin thermique local et les dimensions finales. Une petite variation ne provoque pas automatiquement une non-uniformité, mais la profondeur de la poche après revêtement doit être un CTQ.

Pendant la fabrication :

dépôts de croissance + nettoyage + cyclage thermique → dérive de rugosité/émissivité → dérive de limite thermique → dérive de température de plaquette → dérive de taux de croissance/composition.

La durée de vie des composants doit donc être définie par les limites du processus, et non simplement par « aucune casse visible ».


4. Sélection CVD SiC vs TaC MCV


Conclusion fondamentale: CVD SiC est la base pratique pour de nombreuses pièces d'épitaxie Si, GaN et SiC en raison de sa maturité, de sa pureté et de sa compatibilité avec le graphite. Le TaC devient attrayant lorsque des températures extrêmes ou une chimie riche en Si font de la récession du SiC le mécanisme vérifié limitant la durée de vie.


Fenêtre de processus
Choix de départ
Logique d'ingénierie
Épitaxie Si, ~1050–1200°C
CVD SiC
Mature, marge suffisante
GaN MOCVD, ~1 000 à 1 100 °C
CVD SiC
Surface porteuse établie
Épitaxie SiC, ~1 500–1 700 °C
SiC d’abord ; évaluer le TaC s'il est à vie
Gravité plus élevée
Attaque sévère riche en Si
Évaluer le TaC
Marge réfractaire plus élevée
Service en zone chaude >2000°C
TaC fortement envisagé
La stabilité du SiC peut limiter la durée de vie


Arbre de décision de sélectionT < ~1400°C et SiC chimiquement compatibles ?

→ Oui : qualifier CVD SiC.

→ Non : continuez.

Epitaxie SiC à ~1500-1700°C ?

→ Commencez par du SiC éprouvé. Si la récession, les particules ou la courte durée de vie dominent, comparez le TaC.

>2000°C ou exposition sévère aux vapeurs de Si ?

→ Donner la priorité à l'évaluation du TaC.

Le TaC n'est pas chimiquement invulnérable. À 1973 K dans la vapeur de silicium, le CVD TaC a formé des produits de réaction TaSi₂/SiC ; l'augmentation de l'exposition au Si a augmenté la profondeur et la rugosité de la corrosion.[4] La sélection doit donc être basée sur le taux de dégradation dans le réacteur réel, et non sur le seul point de fusion.

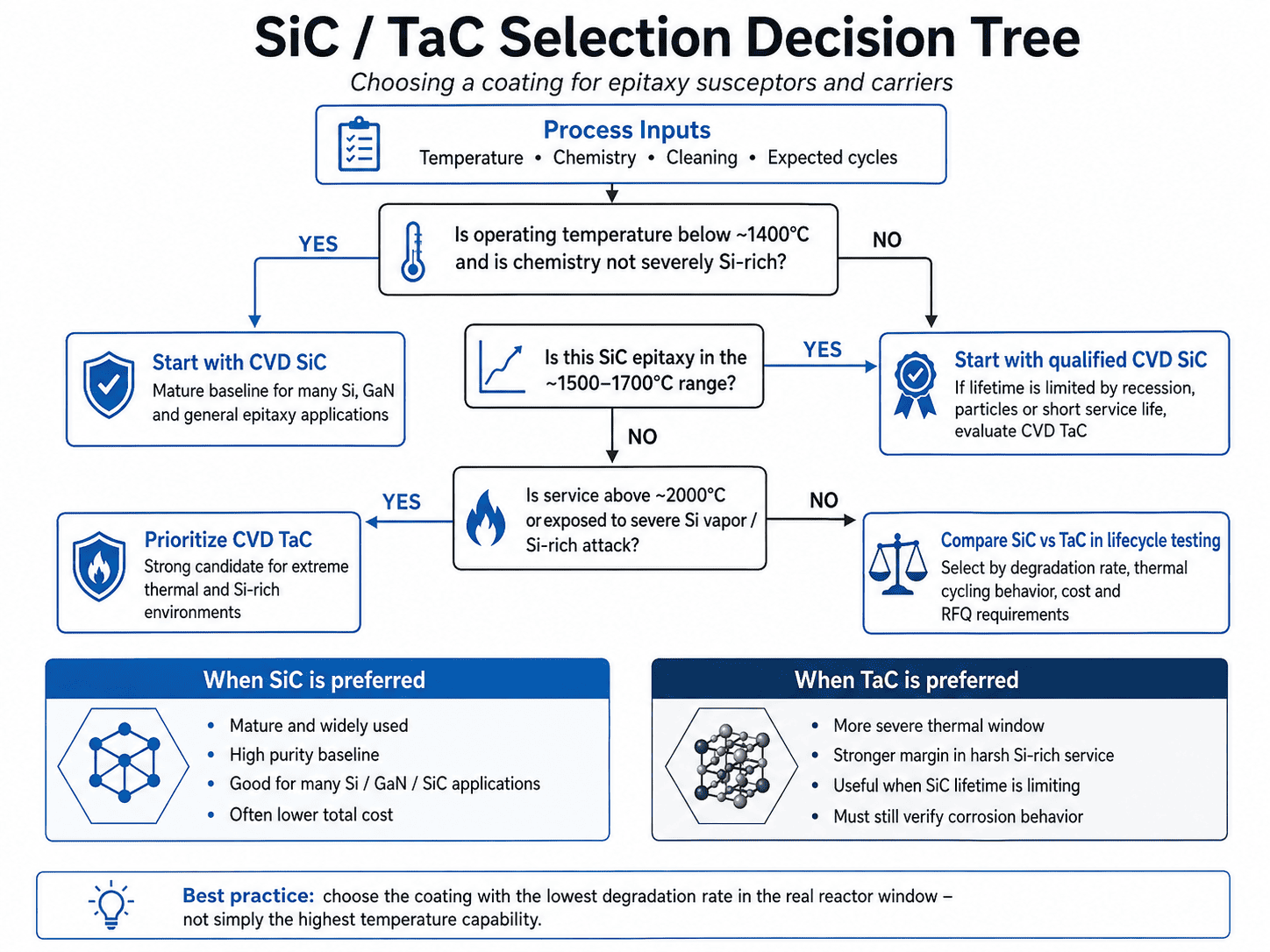

SiC TaC Selection Decision Tree


5. Mécanismes de défaillance du revêtement CVD



Conclusion fondamentale: La plupart des défaillances des suscepteurs enrobés résultent d'une contrainte thermique couplée, d'une non-uniformité du dépôt, d'une récession chimique et de dommages causés par le nettoyage ou la manipulation. L'analyse des défaillances doit relier le défaut visible à son mécanisme racine, puis au symptôme de la plaquette au lieu de s'arrêter au « pelage du revêtement ».

Mode de défaillance
Mécanisme racine
Risque principal lié au processus
Microfissuration
Inadéquation CTE + cyclage thermique
Pénétration de gaz, particules
Délaminage
Contrainte résiduelle / interface faible
Écaillage
Sténopé/porosité
Densification incomplète
Exposition au graphite
Écaillage des bords
Stress/manipulation
Particules locales
Récession chimique
Chimie réactive à haute température
Dérive rugosité/émissivité
Accumulation de dépôt
Dépôt parasitaire
Dérive thermique/débit


Une relation utile de contrainte thermique de premier ordre est :

σ ≈ E × Δα × ΔT

où E est le module de revêtement, Δα la différence CTE revêtement/substrat et ΔT l'excursion thermique. C'est pourquoi la correspondance du CTE du graphite est presque aussi importante que la pureté du revêtement.

Les poches profondes, les trous et les rainures peuvent recevoir différents transports de précurseurs :

revêtement local mince/poreux → attaque thermique/chimique → exposition au graphite → érosion → particules → risque de défaut de plaquette.

Un composant peut donc atteindre sa fin de vie process avant sa fin de vie mécanique.

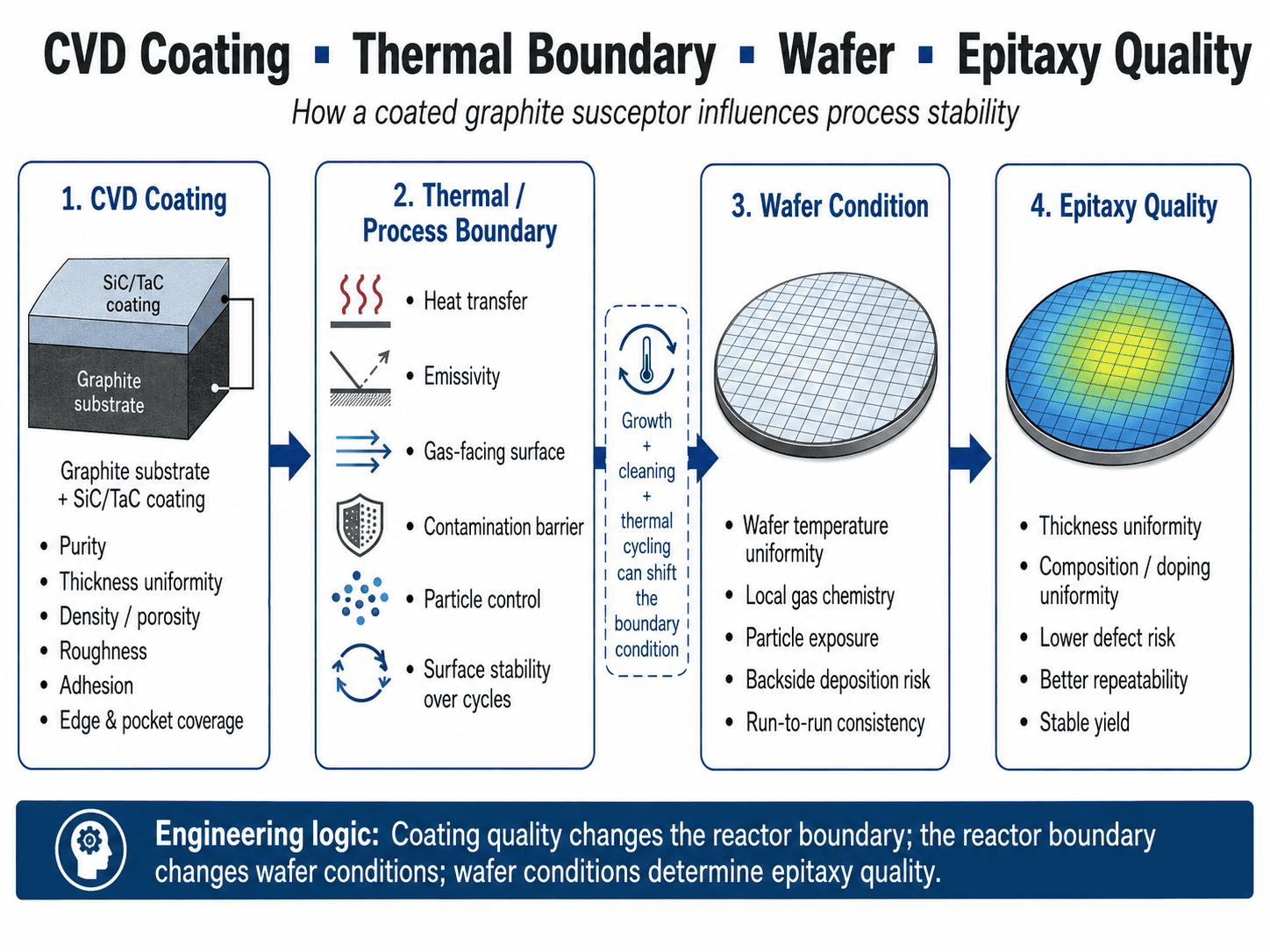

Engineering Mechanism Diagram from CVD Coating to Epitaxy Quality

6. Exigences de qualification et de demande de prix


Conclusion fondamentale: La qualification doit convertir les conditions du réacteur en CTQ mesurables et les vérifier sur la géométrie finie. Les certificats matériels seuls ne suffisent pas ; l'objectif est une intégrité, des dimensions et un comportement thermique/chimique reproductibles du revêtement grâce à des cycles de croissance et de nettoyage représentatifs.

Une spécification pratique doit inclure :


  • Matériel: qualité du graphite, pureté, CTE ; phase de revêtement et pureté.
  • Revêtement: épaisseur, limites locales, rugosité, critères de piqûre/porosité, critères d'adhésion ou de cycle thermique.
  • Géométrie: profondeur de poche après revêtement, planéité/contournement, OD/ID, trous et CTQ liés à la rotation.
  • Processus: taille de la plaquette, température, gaz, pression, mode de chauffage/rotation, produits chimiques de nettoyage et cycles attendus.


Points de contrôle recommandés :

Arrivée → cycles de croissance définis → nettoyage → fin de vie.

La corrélation de ces points de contrôle avec les données sur les particules et les plaquettes est plus utile que la seule inspection visuelle.


7. FAQ


Quelle doit être l’épaisseur du CVD SiC ?

Environ 100 μm est une référence utile et non un optimal universel. La géométrie, la tolérance à la corrosion, la contrainte et la tolérance dimensionnelle déterminent la cible.

Un revêtement plus épais dure-t-il toujours plus longtemps ?

Non. Cela ajoute une réserve de corrosion mais peut également augmenter les contraintes résiduelles et le décalage dimensionnel.

Pourquoi le revêtement SiC se décolle-t-il ?

Les contributeurs typiques sont l'inadéquation du CTE, les contraintes résiduelles, les défauts d'interface, la géométrie des bords, les cycles thermiques, les attaques chimiques et les dommages causés par le nettoyage.

Quand le TaC devrait-il remplacer le SiC ?

Lorsqu'il s'avère que l'attaque à haute température ou riche en Si est la limite de durée de vie dominante du SiC, le TaC donne un meilleur résultat de cycle de vie.


Conclusion


Conclusion fondamentale: Le graphite revêtu par CVD doit être qualifié dans le cadre du processus d'épitaxie. L’objectif est un comportement thermique, chimique et dimensionnel stable tout au long de la production, avec une fin de vie définie par des CTQ de processus mesurables plutôt que par les seuls dommages visibles.

La chaîne d'ingénierie est :

substrat en graphite → microstructure CVD → géométrie finie → stabilité thermique/chimique → répétabilité des tranches.

La meilleure question n’est pas simplement « Quelle est l’épaisseur du revêtement ? » mais "Comment ce composant se comportera-t-il après des cycles répétés de croissance, de nettoyage et thermiques, et quelle limite mesurable définit sa fin de vie ?"


Références

[1] AIXTRON SE, Principe Planétaire (MOCVD).

[2] Carbone SGL, revêtement SIGRAFINE® SiC – Données matière.

[3] Huo Y. et al., Scientific Reports 16, 4150 (2026), « Étude de la corrélation processus-structure-propriété dans les revêtements CVD-SiC sur substrats de graphite ».

[4] Hao K. et al., Vacuum 241, 114677 (2025), « Mécanismes de corrosion induite par la vapeur de silicium des revêtements CVD TaC sur des substrats en graphite ».



L'ingénieur Nickwu possède 15 ans d'expérience dans la R&D de revêtements CVD et de matériaux pour zones chaudes à base de carbone. Il a dirigé le projet visant à introduire la production en série des premiers composants chinois en graphite à revêtement TaC utilisés dans l'épitaxie SiC de 8 pouces. Il a participé à de nombreux projets de conception de zones chaudes et d'analyse des défaillances pour la croissance des cristaux de SiC et détient sept brevets d'invention liés aux matériaux de zones chaudes.
