Comment le revêtement TaC améliore la croissance des cristaux SiC dans les applications PVT

Comment le revêtement TaC améliore la croissance des cristaux SiC dans les applications PVT

Le carbure de silicium (SiC) est désormais à la base d'une grande partie des progrès observés dans les groupes motopropulseurs des véhicules électriques, les convertisseurs d'énergie renouvelable et les modules de puissance haute fréquence. L’économie de fabrication et les performances des dispositifs dépendent toutes deux de l’agrandissement des dimensions des cristaux SiC, de l’augmentation des rendements des lots et de la suppression des populations de défauts. Atteindre ces objectifs exige bien plus que des recettes de processus affinées. L'intégrité et la longévité des matériaux du champ thermique deviennent tout aussi décisives, notamment compte tenu des conditions agressives à l'intérieur des fours de transport physique de vapeur (PVT).

Parmi les options d’ingénierie de surface pour les pièces en graphite, le dépôt chimique en phase vapeur (CVD) du carbure de tantale (TaC) a gagné en popularité. Ce revêtement ne protège pas simplement le substrat ; il modifie activement la chimie de surface et la réponse thermique des composants les plus sollicités.

Que fait le revêtement TaC à l'intérieur d'un four PVT ?

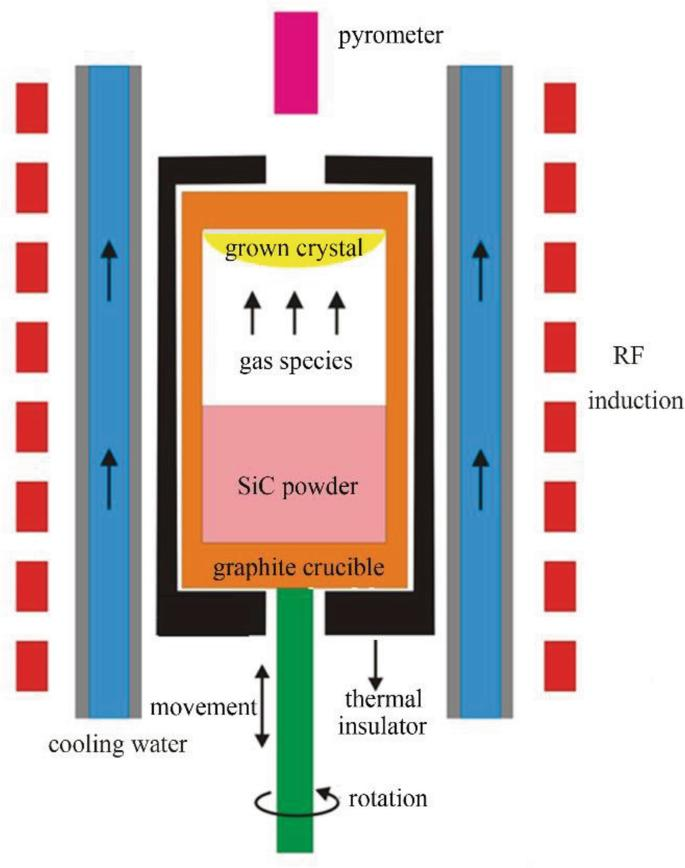

La croissance du PVT se déroule en sublimant la matière première SiC au-dessus de 2 000 °C. Les espèces de vapeur résultantes se déplacent vers un germe cristallin plus froid, où la condensation et la recristallisation construisent progressivement la boule. Une seule course peut durer des centaines d’heures. Pendant cet intervalle, chaque surface de graphite (parois du creuset, porte-graines, anneaux de guidage) est confrontée à une vapeur constante riche en silicium, à des gradients thermiques extrêmes et à des contraintes mécaniques dues aux décalages de dilatation thermique.

Sans couches protectrices, le graphite subit deux chemins de dégradation parallèles. L’une est physique : l’érosion de surface libère de fines particules de carbone dans le flux de vapeur. L’autre est chimique : la vapeur de silicium réagit avec le graphite pour former du SiC volatil ou d’autres espèces intermédiaires, amincissant progressivement la paroi du composant. Les deux voies introduisent des amas de carbone ou des traces d’impuretés métalliques dans le cristal en croissance, et toutes deux raccourcissent la durée de vie des meubles de four coûteux.

Le revêtement CVD TaC interrompt ces mécanismes. La couche de revêtement est contrôlée stœchiométriquement, sans piqûres et adhérente au substrat en graphite. Il présente une face chimiquement inerte vis-à-vis de la vapeur à haute température, de sorte que le graphite sous-jacent n'entre jamais directement en contact avec l'environnement réactif. Cette séparation modifie fondamentalement la trajectoire de la contamination.

Améliorations observées dans la qualité des cristaux

Les producteurs de cristaux signalent souvent que les composants recouverts de TaC sont en corrélation avec un nombre inférieur d'inclusions de carbone et de terminaisons de microtuyaux. L'explication réside dans la capacité du revêtement à maintenir un état de surface constant sur plusieurs passages. Le graphite non revêtu évolue avec le temps : sa porosité augmente, son émissivité change et sa distribution locale de température dérive. Ces altérations progressives perturbent la symétrie du champ thermique essentielle à une croissance radiale uniforme.

En revanche, un champ thermique stable préserve les gradients de température axiaux et radiaux nécessaires à une croissance contrôlée par étapes à la surface des graines. Avec le revêtement TaC, l'intérieur du creuset conserve sa géométrie et son émissivité thermique d'origine sur davantage de cycles de croissance. Le résultat est une répartition plus étroite des mesures de qualité des cristaux d’une analyse à l’autre, ce qui augmente directement la fraction de tranches utilisables par boule.

Durée de vie des composants et coûts opérationnels prolongés

L’argument économique du revêtement TaC repose souvent sur la prolongation de la durée de vie. Les composants en graphite sous forme non revêtue peuvent devoir être remplacés après 10 à 20 cycles de croissance, en fonction du profil de température spécifique et de la durée du cycle. Les équivalents revêtus de TaC, dans les opérations de four documentées, atteignent régulièrement une durée de vie 2 à 3 fois supérieure avant de présenter une perte de poids mesurable ou une rugosité de la surface.

Cette durabilité provient du point de fusion élevé du revêtement (supérieur à 3 800°C) et de son faible coefficient de diffusion tant pour le carbone que pour le silicium. Même à 2 200 °C, l’interdiffusion à travers l’interface revêtement-substrat reste négligeable. Le revêtement ne se renverse pas, ne s'écaille pas et ne se décolle pas sous l'effet des cycles thermiques, à condition que les paramètres de dépôt CVD soient correctement optimisés. Des intervalles plus longs entre les remplacements de composants se traduisent par moins de cycles de refroidissement et de réchauffement du four, moins de travail pour le démontage et le remontage et une consommation moindre de stock de graphite de haute pureté.

Spécifications de pureté importantes pour les semi-conducteurs

Pour le SiC de qualité appareil, les impuretés métalliques à des niveaux de parties par million peuvent dégrader la durée de vie du support et la tension de claquage. Le revêtement lui-même doit donc être compatible avec les semi-conducteurs. Le CVD TaC traité à partir de précurseurs de haute pureté atteint une pureté documentée de 99,999841 %. Ce chiffre n’est pas fortuit : il reflète un contrôle intentionnel sur la purification des gaz précurseurs, la propreté du réacteur et la manipulation post-dépôt. À ce niveau de pureté, toutes les espèces métalliques susceptibles de diffuser du revêtement vers la phase vapeur restent inférieures aux limites de détection analytique pendant des durées de croissance typiques.

Pièces en graphite couramment revêtues

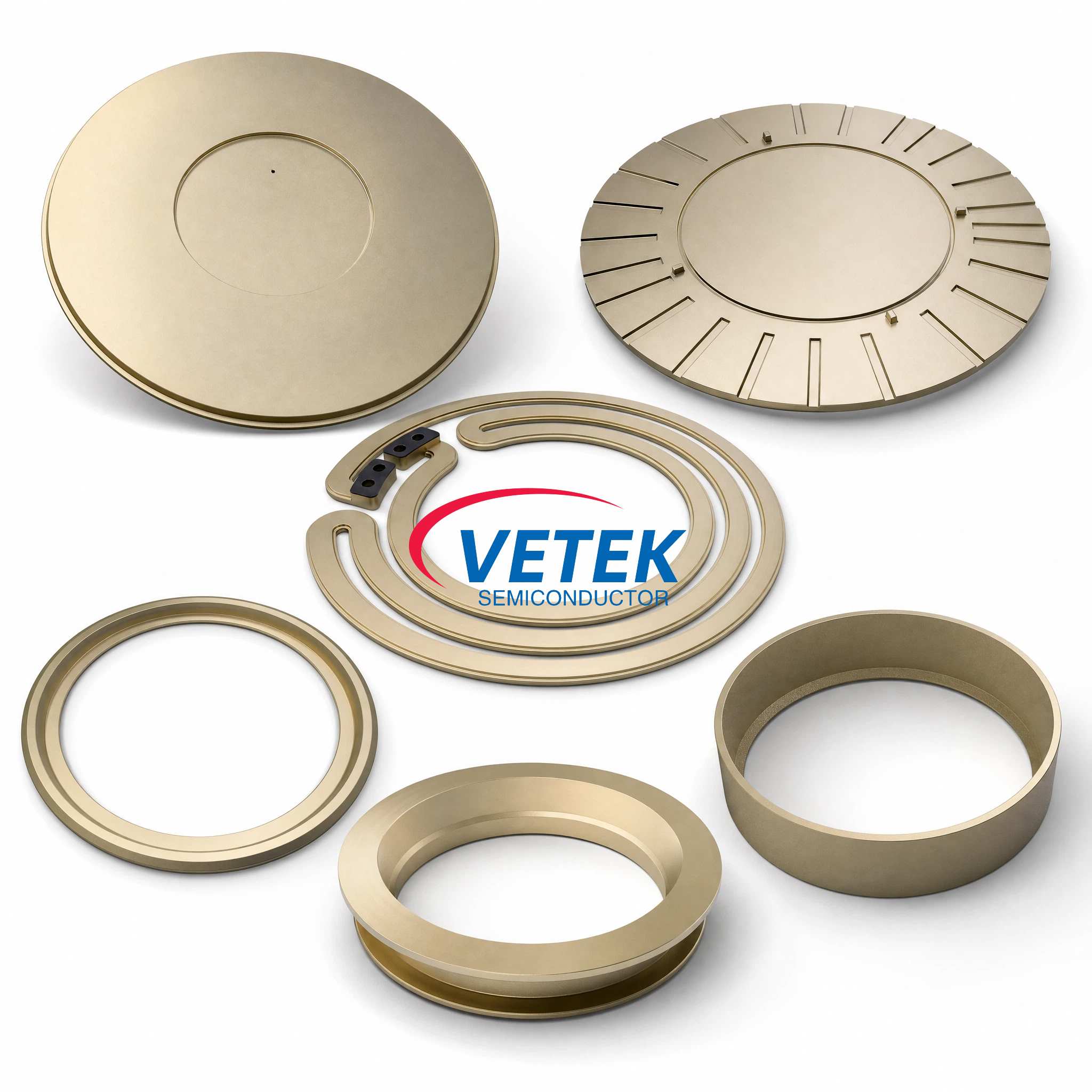

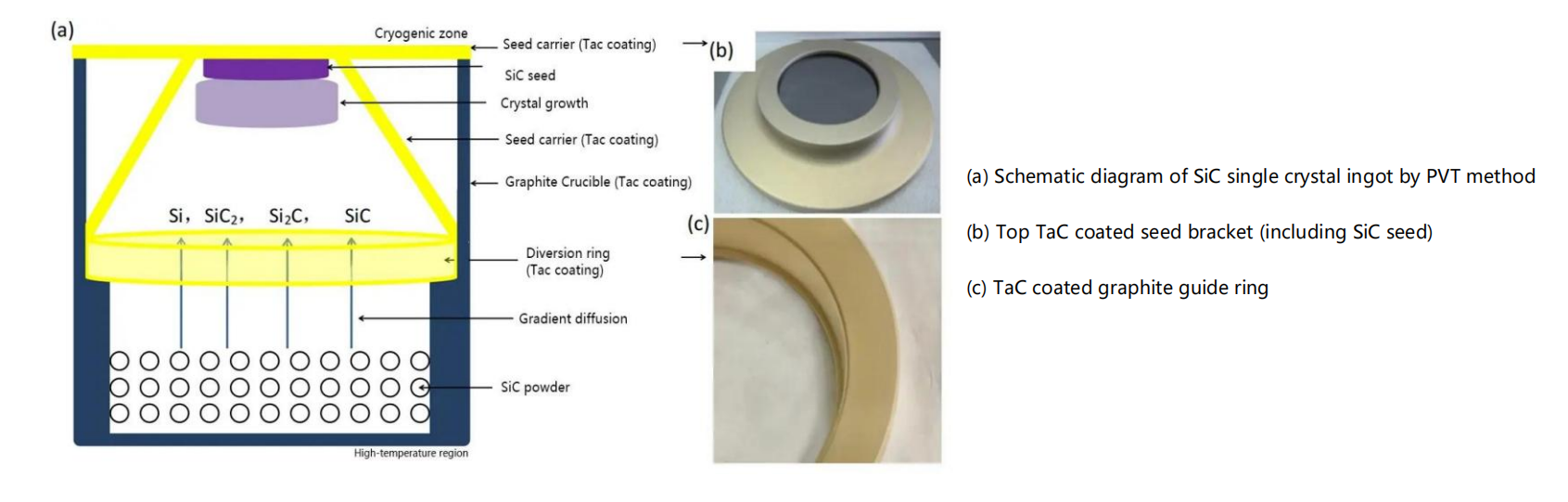

Les champs thermiques PVT comprennent généralement cinq à huit composants de graphite distincts qui peuvent bénéficier de l'application TaC :

Creusets, qui contiennent la poudre source SiC et supportent les températures les plus élevées.

Porte-graines, qui montent le cristal de graine et nécessitent un contact thermique précis.

Anneaux de guidage qui façonnent le chemin du flux de vapeur vers la graine.

Anneaux de creuset et entretoises, qui définissent l'écart entre la source et la graine.

Boucliers isolants supplémentaires ou poteaux de support dans certaines conceptions de fours.

Le revêtement de la totalité ou de la plupart de ces pièces crée un état de surface constant dans toute la zone chaude, plutôt que d'avoir des surfaces mélangées avec et sans revêtement qui pourraient introduire des asymétries thermiques ou chimiques localisées.

Pourquoi le CVD plutôt que d'autres méthodes de dépôt ?

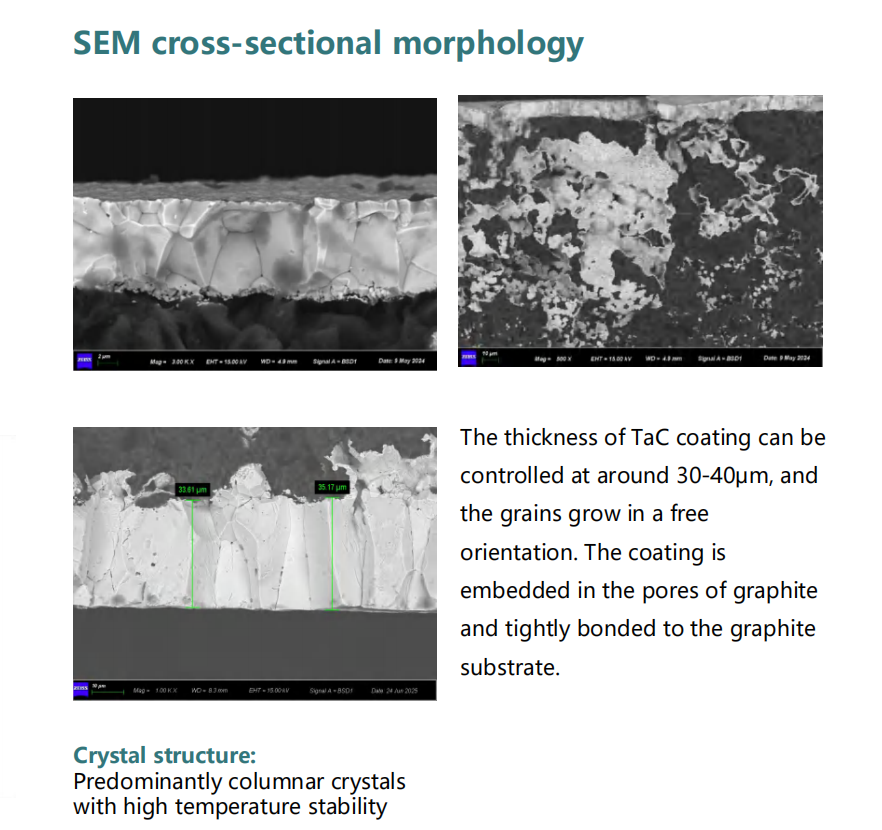

Tous les revêtements TaC ne fonctionnent pas de la même manière. Les voies de pulvérisation plasma ou de cimentation en pack produisent des couches plus épaisses mais avec une porosité plus élevée, une adhérence plus faible et un risque plus élevé de spallation sous choc thermique. Le CVD se distingue en développant le revêtement atome par atome à partir de précurseurs en phase vapeur. Cela donne des microstructures entièrement denses avec des tailles de grains de l'ordre de quelques micromètres et une uniformité d'épaisseur de ± 5 μm sur des composants de grande surface.

L'épaisseur standard du CVD TaC est spécifiée à 30 ± 5 μm pour la plupart des creusets et supports PVT. Pour les fours exécutant des cycles prolongés ou des températures de pointe plus élevées, une épaisseur personnalisée jusqu'à 40 μm peut être appliquée. Les revêtements plus épais augmentent la longueur de la barrière de diffusion mais nécessitent une adaptation minutieuse au coefficient de dilatation thermique du substrat en graphite pour éviter les contraintes interfaciales, un facteur bien caractérisé dans la conception du processus CVD.

Considérations pratiques pour l'adoption

Les installations passant de composants non revêtus à des composants revêtus de TaC doivent anticiper des ajustements en matière de contrôle de la température. Le revêtement modifie l'émissivité de la surface, ce qui peut décaler les lectures du pyromètre ou l'étalonnage puissance-température de 20 à 50 °C. Ce changement est prévisible et reproductible, donc un court cycle d'étalonnage suffit pour rétablir les points de consigne thermiques corrects. Après cette compensation initiale, le système revêtu se comporte de manière plus cohérente d’une série à l’autre que son homologue non revêtu, réduisant ainsi le besoin de réglage par série.

Conclusion

La production de SiC à base de PVT impose des exigences extraordinaires aux composants du champ thermique en graphite. Le revêtement CVD TaC répond à ces exigences grâce à quatre effets interconnectés : il supprime la libération de particules de carbone, il bloque l'attaque du silicium sur le substrat, il préserve la symétrie du champ thermique sur des séquences d'exécution prolongées et il prolonge les intervalles de remplacement des composants. Ces résultats améliorent collectivement la pureté des cristaux, augmentent le rendement utilisable par boule et réduisent la contribution au coût par tranche des pièces consommables. À mesure que la taille des plaquettes de SiC s'approche de 200 mm et que les exigences en matière de densité de défauts se resserrent encore davantage, l'adoption de revêtements techniques tels que le TaC est susceptible de passer d'une option à une spécification de base dans les lignes de fabrication avancées.
