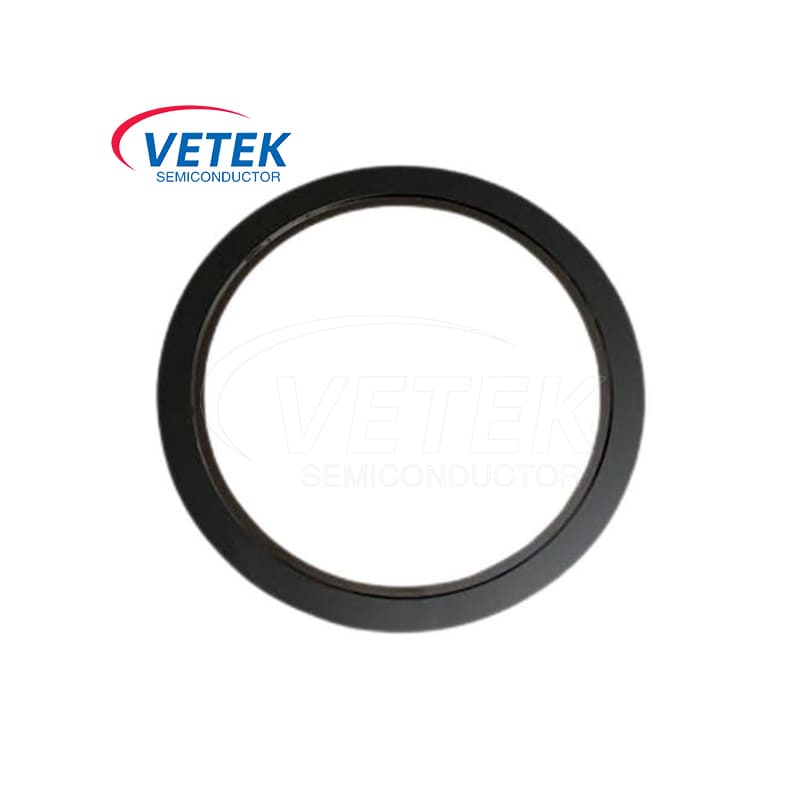

Anneau de mise au point CVD SIC

En tant que base des appareils électroniques et des technologies de l'information modernes, la technologie des semi-conducteurs est devenue une partie indispensable de la société d'aujourd'hui. Des smartphones aux ordinateurs, aux équipements de communication, aux équipements médicaux et aux cellules solaires, presque toutes les technologies modernes reposent sur la fabrication et l'application de dispositifs semi-conducteurs.

Alors que les exigences en matière d'intégration fonctionnelle et de performance des dispositifs électroniques continuent d'augmenter, la technologie de processus semi-conducteur évolue également et s'améliore également. En tant que lien central dans la technologie semi-conducteurs, le processus de gravure détermine directement la structure et les caractéristiques de l'appareil.

Le processus de gravure est utilisé pour éliminer ou régler avec précision le matériau sur la surface du semi-conducteur pour former la structure et le motif de circuit souhaités. Ces structures déterminent les performances et la fonctionnalité des dispositifs semi-conducteurs. Le processus de gravure est capable d'atteindre une précision au niveau du nanomètre, qui est la base de la fabrication de circuits intégrés à haute densité et haute performance (ICS).

Le cycle de mise au point SIC CVD est un composant central de la gravure sec, principalement utilisé pour concentrer le plasma pour le faire avoir une densité et une énergie plus élevées sur la surface de la plaquette. Il a la fonction de distribution uniformément du gaz. Le semi-conducteur Vetek augmente la couche sic par couche à travers le processus de MCV et obtient enfin l'anneau de mise au point CVD SIC. L'anneau de mise au point CVD SIC préparé peut parfaitement répondre aux exigences du processus de gravure.

Le cycle de mise au point SIC CVD est excellent dans les propriétés mécaniques, les propriétés chimiques, la conductivité thermique, la résistance à haute température, la résistance à la gravure des ions, etc.

● La haute densité réduit le volume de gravure

● Bandage élevé et excellente isolation

● Haute conductivité thermique, coefficient d'extension faible et résistance aux chocs thermiques

● Élasticité élevée et bonne résistance à l'impact mécanique

● Haute dureté, résistance à l'usure et résistance à la corrosion

Vetek Semiconductor a les principales capacités de traitement des anneaux de mise au point CVD SIC en Chine. Pendant ce temps, l'équipe technique et l'équipe technique mature de Vetek Semiconductor nous aident à fournir aux clients les produits Focus Ring les plus appropriés. Le choix de Vetek Semiconductor signifie un partenariat avec une entreprise déterminée à repousser les limites deCarbure de silicium CVD innovation.

En mettant fortement l'accent sur la qualité, la performance et la satisfaction des clients, nous livrons des produits qui non seulement répondent, mais dépassent les exigences rigoureuses de l'industrie des semi-conducteurs. Laissez-nous vous aider à atteindre une plus grande efficacité, fiabilité et succès dans vos opérations avec nos solutions avancées en carbure de silicium CVD.
