Quelles sont les diverses applications du quartz dans la fabrication de semi-conducteurs ?

Les matériaux à base de quartz de haute pureté jouent un rôle essentiel dans l'industrie des semi-conducteurs. Leur résistance supérieure aux hautes températures, leur résistance à la corrosion, leur stabilité thermique et leurs propriétés de transmission de la lumière en font des consommables essentiels.Produits à base de quartzsont utilisés pour les composants dans les zones à haute et basse température de la production de plaquettes, garantissant ainsi la stabilité et la propreté du processus de fabrication. À mesure que l’industrie des semi-conducteurs évolue, la demande de quartz de haute pureté continue de croître, entraînant des progrès en matière de production et de technologie. Cet article fournit un aperçu approfondi des principales applications et tendances du marché du quartz dans la fabrication de semi-conducteurs.

Propriétés du Quartz

• Le quartz (dioxyde de silicium, SiO₂) est irremplaçable dans le domaine des semi-conducteurs en raison de ses caractéristiques physiques et chimiques quasi parfaites8 :
• Pureté extrême : le quartz de qualité semi-conducteur nécessite généralement une pureté de 99,99 % (4N) ou plus, atteignant parfois 5N. Cela garantit que les ions métalliques (tels que le sodium, le potassium et le fer) ne migrent pas et ne contaminent pas les tranches de silicium pendant le traitement à haute température.
• Stabilité thermique : Avec un point de ramollissement d'environ 1 730 °C, le quartz peut fonctionner de manière stable pendant de longues périodes dans des environnements à haute température entre 1 100 °C et 1 250 °C. Cela en fait un choix parfait pour les processus de diffusion et d’oxydation.
• Inertie chimique : le quartz est presque non réactif avec aucun acide, à l'exception de l'acide fluorhydrique et phosphorique chaud. Il constitue un support idéal pour les processus de nettoyage humide et de gravure.
• Faible dilatation thermique : cette propriété garantit que les composants en quartz ne se fissurent pas facilement lors de cycles thermiques extrêmes, maintenant ainsi la stabilité dimensionnelle pour une fabrication de précision.

2. Principales applications des composants à quartz dans la fabrication de semi-conducteurs

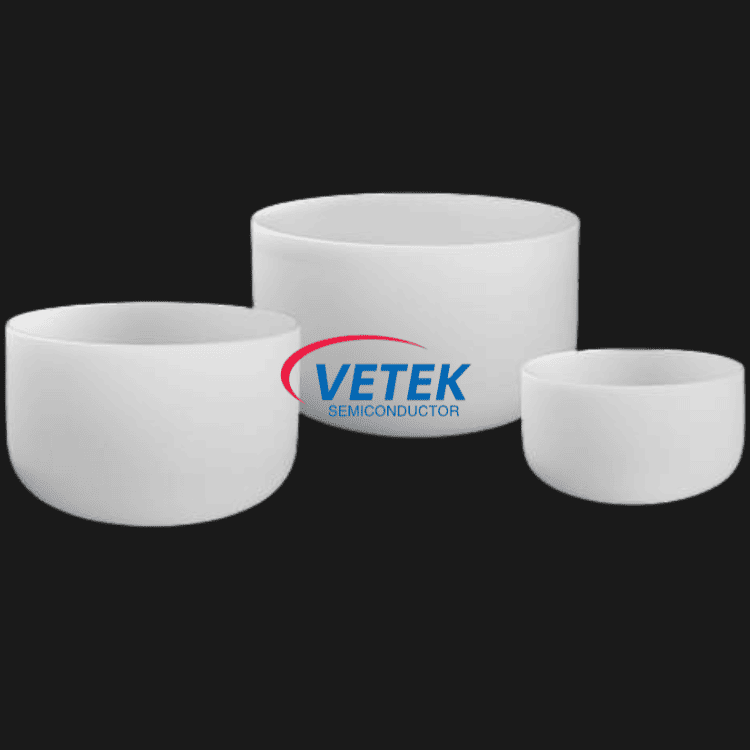

A. Croissance cristalline : creusets de quartz

Lors de la première étape de la fabrication des plaquettes, la méthode Czochralski (CZ), le silicium polycristallin doit être fondu dans un creuset en quartz.

Fonction principale : le creuset en quartz entre directement en contact avec le silicium fondu. Les creusets de haute qualité réduisent la libération excessive d'oxygène, garantissant ainsi que les niveaux d'impuretés dans le lingot de silicium monocristallin sont maintenus au minimum.

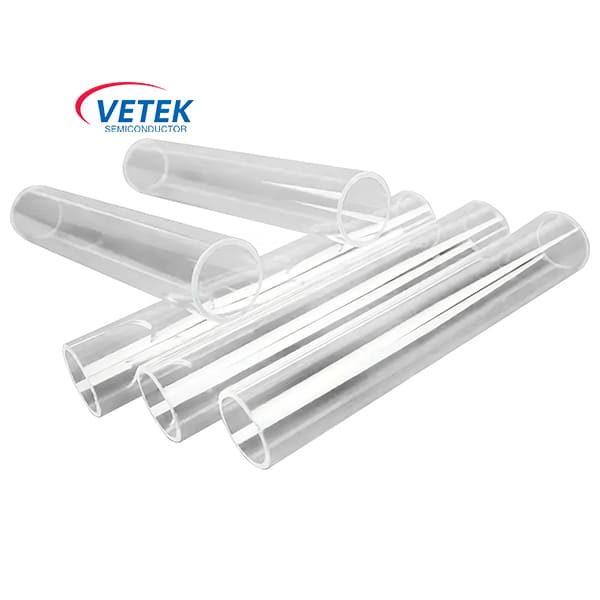

B. Processus thermiques : bateaux à quartz et tubes de four

Dans les processus de diffusion, d'oxydation et de recuit, les tranches sont placées par lots dans des supports en quartz pour entrer dans le four de diffusion.

Fonction principale : le bateau à plaquettes de quartz est chargé de transporter avec précision les plaquettes, tandis que le tube du four à quartz fournit un environnement de réaction propre et contrôlé à haute température.

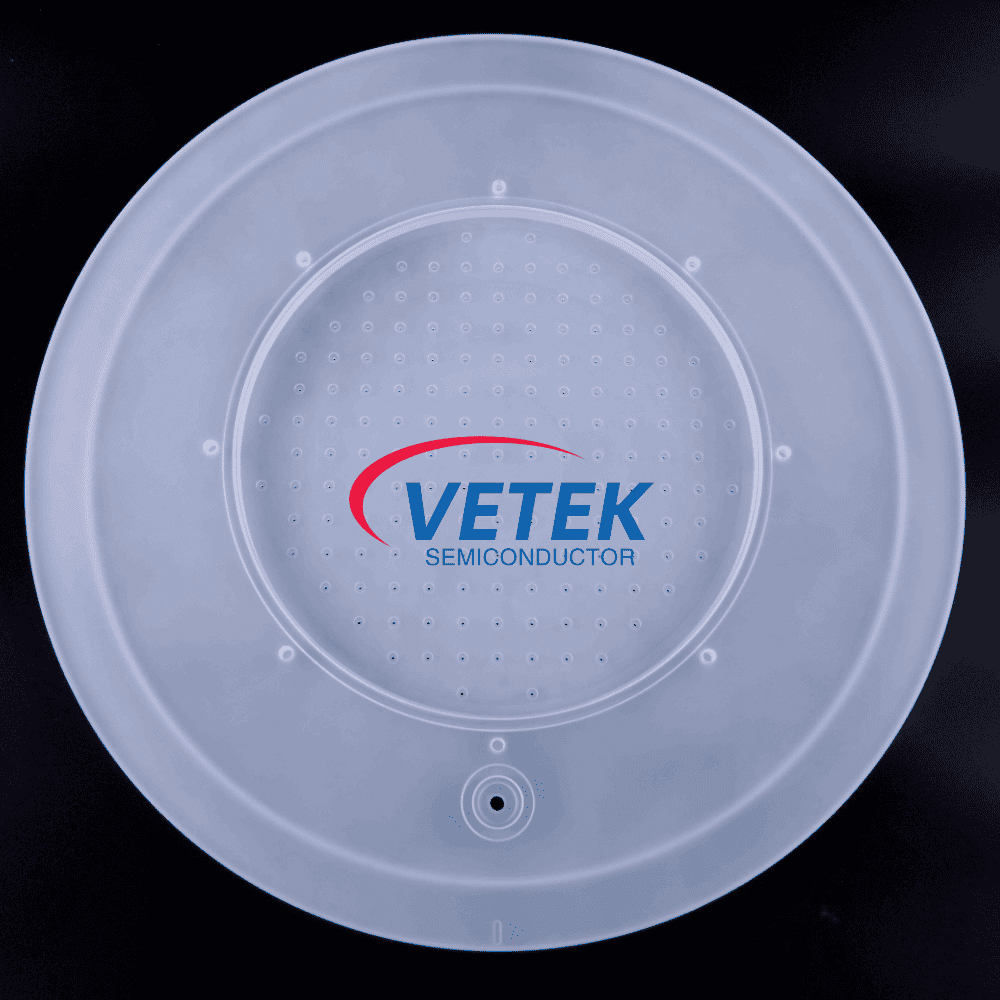

C. Dépôt de couches minces : pommes de douche en quartz et pièces de chambre

Au cours des processus CVD (Chemical Vapor Deposition) et ALD (Atomic Layer Deposition), des pièces en quartz sont utilisées pour guider et distribuer les gaz de réaction.

Fonction principale : la pomme de douche à quartz garantit que le gaz est pulvérisé uniformément sur la surface de la plaquette, ce qui est crucial pour améliorer l'uniformité des films minces à l'échelle nanométrique.

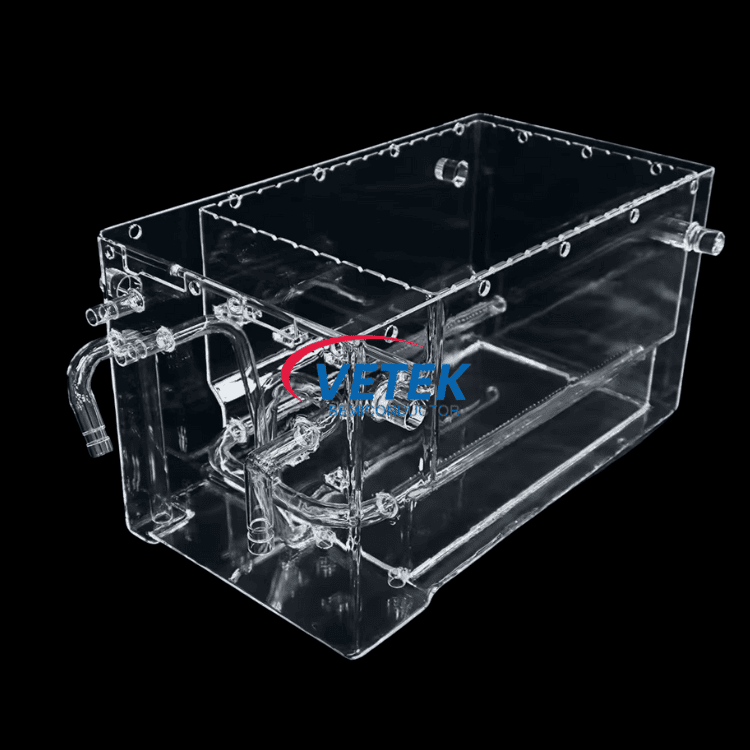

D. Nettoyage humide : bains de quartz

Lors des étapes de nettoyage avant et après la photolithographie, les plaquettes doivent être immergées dans divers réactifs chimiques.

Fonction principale : les bains de quartz résistent à la forte corrosion acide et ne produisent pas de contamination par des particules, ce qui en fait une norme dans les processus de nettoyage RCA.

3. Analyse du marché des composants à quartz semi-conducteurs

Selon les dernières données de l’industrie, le marché mondial du quartz semi-conducteur connaît une croissance rapide :

4. Tendances de l'industrie

Les itérations des processus de semi-conducteurs imposent des exigences strictes en matière de pureté des matériaux. Pilotée par des processus de 7 nm et plus avancés, la silice fondue synthétique remplace rapidement le quartz naturel traditionnel dans les processus de gravure et de lithographie en raison de ses impuretés métalliques extrêmement faibles et de son excellente résistance au plasma. Simultanément, l’industrie évolue vers l’usinage de précision intégré. Les fabricants dotés de capacités CNC d’ultra-précision et d’intégration de matières premières de haute pureté occuperont la première place dans la concurrence future.

De plus, les initiatives vertes et le recyclage deviennent des moyens clés pour les usines de fabrication de réduire les coûts et d’augmenter l’efficacité. À mesure que les normes ESG gagnent du poids dans la chaîne d’approvisionnement des semi-conducteurs, la remise à neuf et le recyclage de précision des composants en quartz haut de gamme deviendront un modèle commercial courant. Cela aide les entreprises à réduire leurs coûts de production et constitue un choix nécessaire pour atteindre les objectifs mondiaux de neutralité carbone. Dans ce processus, les entreprises de quartz dotées de technologies de nettoyage avancées et de capacités de réparation par traitement à la flamme seront confrontées à d’importantes opportunités de marché.

En tant que fournisseur leader de matériaux semi-conducteurs, VeTek Semiconductor propose une gamme complète de solutions allant des creusets en quartz aux bateaux en quartz de précision. Nos produits sont largement utilisés par les principaux constructeurs OEM et usines de fabrication de plaquettes mondiales, qui se consacrent à aider les clients à améliorer la stabilité et le rendement des processus grâce à des matériaux et un savoir-faire de qualité supérieure.
