Pourquoi le revêtement TaC devient le choix privilégié pour les composants en graphite semi-conducteur

Alors que l’industrie des semi-conducteurs s’oriente vers des diamètres de tranche plus grands, des températures de fonctionnement plus élevées et des budgets de contamination toujours plus serrés, les exigences imposées aux composants en graphite ont considérablement augmenté. Les creusets, les suscepteurs, les éléments chauffants, les anneaux de guidage et les porte-graines ne sont plus censés simplement supporter la chaleur : ils doivent également conserver leur forme, supprimer la libération d'impuretés et survivre à des fonctionnements prolongés dans des atmosphères agressivement réactives.

Pour relever ces défis, les revêtements en carbure de tantale (TaC) par dépôt chimique en phase vapeur (CVD) sont apparus comme une solution très prometteuse pour protéger les pièces en graphite dans les lignes de production avancées de semi-conducteurs. Cet article examine pourquoi les revêtements TaC suscitent un intérêt croissant et comment ils contribuent à des processus plus stables, à des durées de vie plus longues des pièces et à une meilleure efficacité globale de la fabrication.

Pourquoi les composants en graphite ont besoin de couches de protection

Le graphite est depuis longtemps un matériau incontournable pour le matériel semi-conducteur haute température, grâce à sa bonne conductivité thermique, sa faible densité et sa facilité d'usinage. Mais le graphite nu présente des faiblesses bien connues lorsqu’il est exposé aux conditions difficiles à l’intérieur des chambres de traitement :

• Dégradation de la surface à des températures extrêmes
• Attaque chimique par l'hydrogène, l'ammoniac et d'autres gaz réactifs
• Excrétion de particules de carbone
• Migration d'impuretés dans des cristaux en croissance ou des films épitaxiaux
• Dérive dimensionnelle progressive après de nombreux cycles thermiques

Ces problèmes deviennent particulièrement critiques dans des processus tels que :

• Croissance massive du SiC via PVT
• Epitaxie SiC
• GaN MOCVD
• Croissance des cristaux d'AlN
• Configurations de champs thermiques à haute température

Avec le rétrécissement des géométries des dispositifs et le resserrement des exigences de performances, même une contamination mineure ou une légère usure des pièces en graphite peuvent affecter directement les rendements des tranches et la fiabilité finale du dispositif.

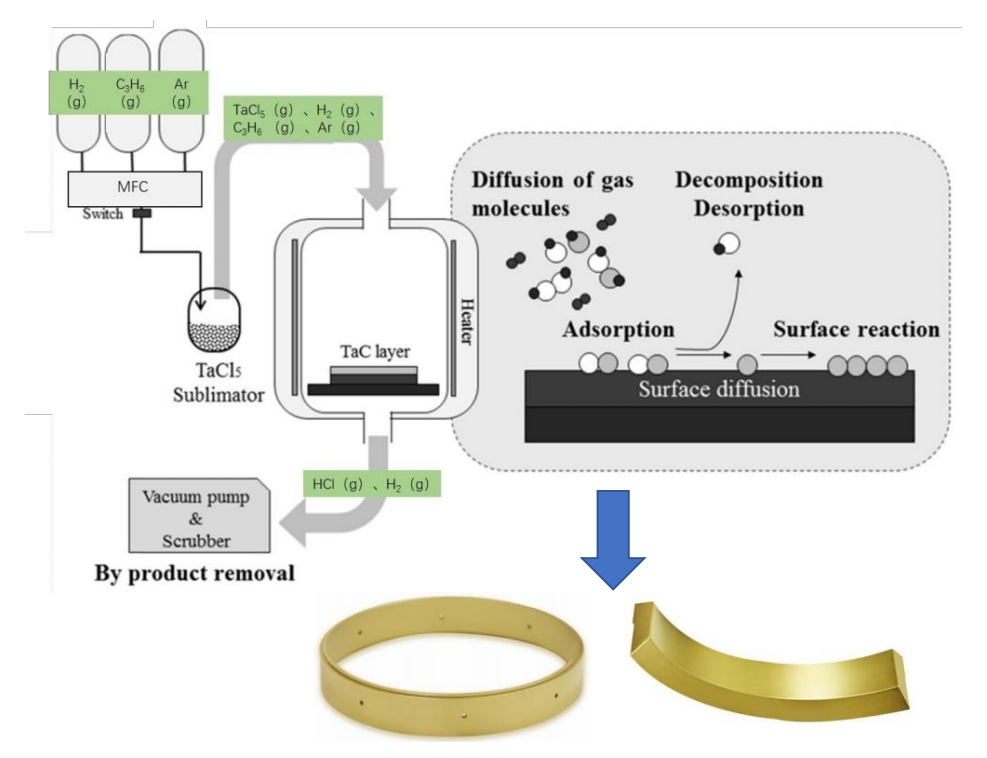

Qu’est-ce que le revêtement TaC exactement ?

Le carbure de tantale (TaC) est une céramique ultra-réfractaire dont le point de fusion est d'environ 3 880°C, l'un des plus élevés connus. Il associe une stabilité thermique remarquable à une inertie chimique exceptionnelle, ce qui en fait un candidat naturel pour protéger les surfaces en graphite exposées à des environnements semi-conducteurs agressifs.

Plutôt que de remplacer entièrement le graphite, le TaC est appliqué sous forme d’une fine couche dense par CVD. Cela vous offre le meilleur des deux mondes :

• Le graphite fournit la conductivité thermique, la faible masse et le support mécanique.
• La couche TaC agit comme une barrière robuste contre l’érosion chimique et le dégazage d’impuretés.

Le résultat net est un composant qui peut résister à des conditions qui dégraderaient rapidement le graphite ordinaire.

Avantages clés du revêtement CVD TaC

(1) Robustesse exceptionnelle à haute température

De nombreux processus de semi-conducteurs se déroulent entre 1 500 °C et bien au-dessus de 2 500 °C, des températures qui poussent la plupart des matériaux à leurs limites. Le TaC conserve son intégrité structurelle sur cette plage et isole efficacement le graphite sous-jacent de la dégradation thermique sur de nombreux cycles de production.

(2) Résistance chimique supérieure

L'une des caractéristiques les plus remarquables du TaC est sa capacité à résister aux espèces gazeuses corrosives qui rongent les autres revêtements. En pratique, elle présente une résistance nettement meilleure que les couches de protection classiques lorsqu'elle est exposée à :

• Hydrogène (H₂)
• Ammoniac (NH₃)
• Vapeur de silicium
• Vapeurs métalliques réactives

Cette durabilité chimique améliorée se traduit directement par moins de remplacements de pièces et des cycles de production plus prévisibles.

(3) Risque de contamination réduit

À mesure que les objectifs en matière de qualité des cristaux et de densité de défauts deviennent plus stricts, il est primordial de maintenir la propreté de l’environnement du processus. Un revêtement TaC bien déposé forme une barrière presque imperméable qui aide à réduire :

• Libération de carbone du corps en graphite
• Diffusion d'impuretés métalliques
• Écaillage des particules
• Rugosité de la surface au fil du temps

Des conditions plus propres permettent des cristaux de meilleure qualité et une meilleure répétabilité d’une analyse à l’autre.

(4) Durée de vie prolongée

Le remplacement des pièces du champ thermique est coûteux, non seulement en matériaux, mais aussi en temps d'arrêt et en efforts de requalification. Étant donné que le revêtement TaC ralentit si efficacement la corrosion et l'usure des surfaces, de nombreux composants en graphite revêtus durent beaucoup plus longtemps que leurs homologues non revêtus. Cela signifie moins d’interruptions et des coûts d’exploitation globaux inférieurs.

(5) Forte adhérence au substrat

Les processus CVD modernes déposent le TaC atome par atome sur la surface du graphite, produisant ainsi une excellente liaison interfaciale. Contrairement aux revêtements mécaniques ou pulvérisés, le CVD vous offre :

• Une microstructure dense et sans pores
• Épaisseur uniforme même sur des formes complexes
• Adhésion fiable qui résiste aux cycles thermiques répétés
• Bonne couverture des coins et des recoins

Cette robustesse est essentielle pour les environnements de production où la cohérence n'est pas négociable.

Utilisations typiques des pièces en graphite revêtues de TaC

À mesure que la technologie évolue, les composants à revêtement TaC trouvent leur place dans de plus en plus d'applications de semi-conducteurs. Les exemples courants incluent :

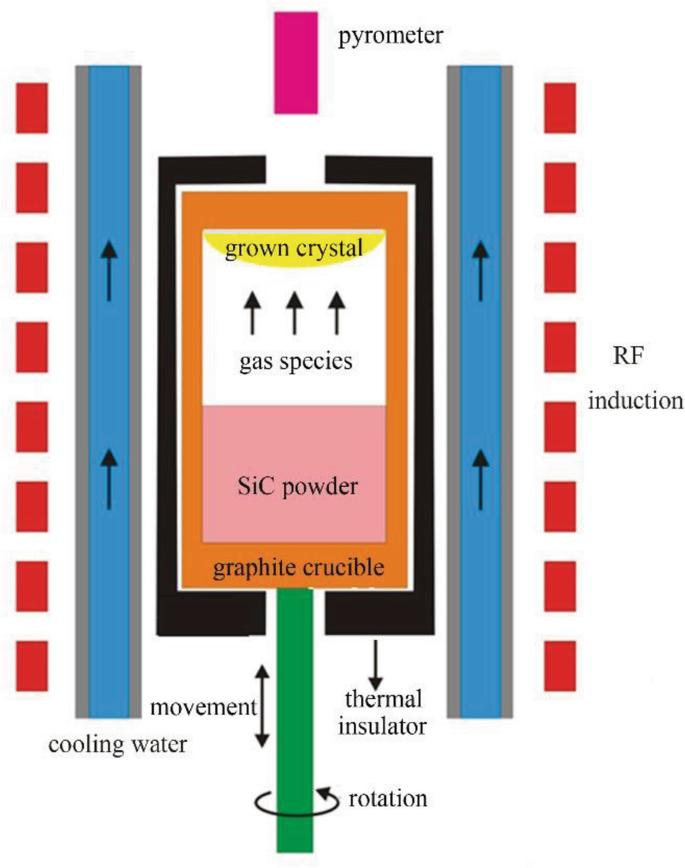

Croissance cristalline SiC (PVT)

Les creusets, les porte-graines, les anneaux de guidage et les anneaux de creuset recouverts de TaC sont désormais largement utilisés pour réduire les impuretés à l'intérieur de la chambre de croissance tout en prolongeant la durée de vie du matériel de la zone chaude.

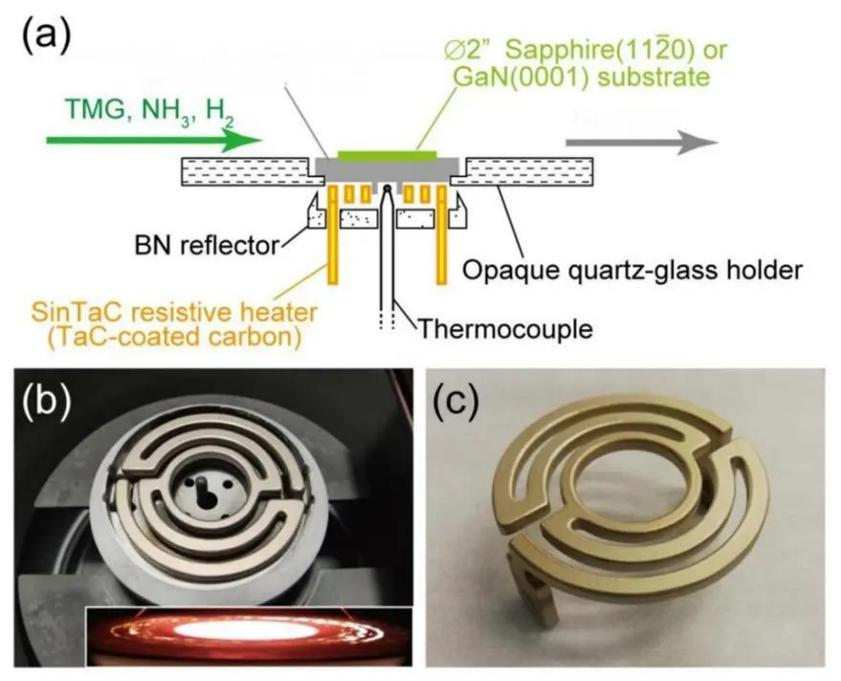

Systèmes GaN MOCVD

Les éléments chauffants en graphite dotés d'un revêtement TaC fournissent une puissance thermique stable et résistent à la corrosion causée par l'ammoniac et l'hydrogène lors de l'épitaxie GaN, aidant ainsi à maintenir des profils de température uniformes sur de longues campagnes.

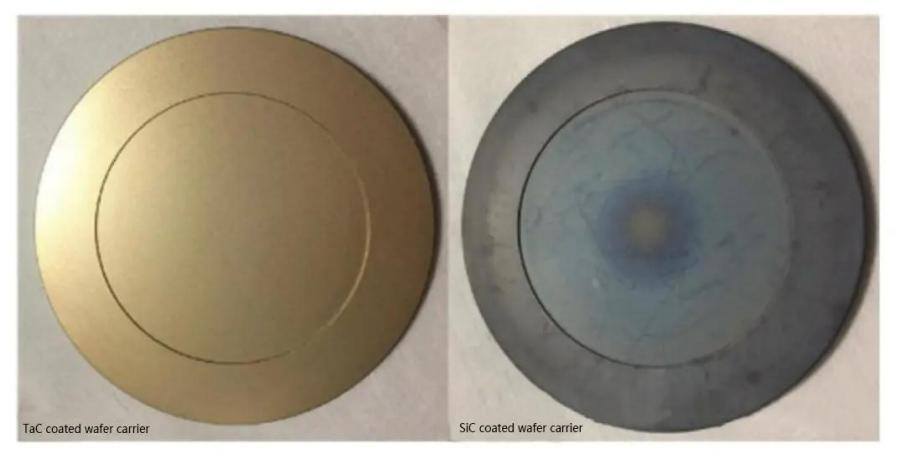

Suscepteurs épitaxiaux (supports de plaquettes)

Les suscepteurs subissent des chocs thermiques répétés et une exposition à des gaz corrosifs. Un revêtement TaC leur donne de bien meilleures chances de survivre à de nombreux essais sans détérioration de la surface.

Autres équipements semi-conducteurs à haute température

Les utilisations supplémentaires incluent la croissance cristalline d'AlN, l'épitaxie de silicium, les composants généraux de champ thermique et même certains outils avancés de traitement de la céramique.

Pourquoi la méthode CVD est importante

Tous les revêtements TaC ne sont pas égaux. Parmi les différentes techniques de dépôt, le CVD est largement considéré comme la référence en matière de travail de qualité semi-conducteur car il offre :

• Très haute densité et faible porosité
• Excellente pureté (critique pour les processus sensibles à la contamination)
• Contrôle d'épaisseur précis et reproductible
• Couverture uniforme sur les géométries de pièces complexes
• Liaison tenace au substrat en graphite

Pour les applications où la cohérence et la fiabilité sont essentielles, CVD s'impose comme le choix évident.

Regard vers l’avenir : le rôle du graphite revêtu de TaC

Alors que l’industrie s’oriente vers :

• Plaquettes SiC de 8 pouces
• Appareils GaN de plus grande puissance
• Semi-conducteurs composés plus avancés
• Des campagnes de production plus longues
• Des exigences de propreté plus strictes

les composants en graphite ne seront confrontés qu’à des contraintes plus importantes. Le revêtement TaC va bien au-delà d'une simple couche protectrice : il est de plus en plus considéré comme un élément clé de la fabrication de nouvelle génération. Les entreprises qui souhaitent sérieusement augmenter leurs rendements, maximiser la disponibilité des outils et prolonger la durée de vie des pièces considèrent déjà le graphite revêtu de TaC comme un élément stratégique de l'optimisation de leurs processus à long terme.

Conclusion

L’adoption croissante des revêtements TaC reflète une réalité simple : l’industrie des semi-conducteurs a besoin de matériaux capables de répondre à des conditions toujours plus exigeantes. En associant les avantages thermiques du graphite à la résilience chimique du carbure de tantale, les pièces à revêtement CVD-TaC offrent une voie pratique vers une réduction de la contamination, une durée de vie des composants plus longue et des cycles de production plus stables. À mesure que les technologies de croissance cristalline et d’épitaxie continuent de progresser, les revêtements TaC sont sur le point de jouer un rôle encore plus important dans un large éventail d’étapes de fabrication de semi-conducteurs.

Foire aux questions

1. Le revêtement TaC est-il meilleur que le graphite ordinaire ?

Pour la plupart des processus de semi-conducteurs à haute température, oui : le revêtement TaC offre une protection bien meilleure contre la corrosion, la contamination et l'usure mécanique, ce qui se traduit généralement par une durée de vie beaucoup plus longue.

2. Quelles industries utilisent le graphite revêtu de TaC ?

Principalement la fabrication de semi-conducteurs, notamment la croissance cristalline SiC, le GaN MOCVD, l'épitaxie du silicium et les systèmes avancés de champ thermique.

3. Pourquoi le CVD est-il préféré pour appliquer le TaC ?

Le CVD produit des couches denses et de haute pureté avec une excellente adhérence et une uniformité d'épaisseur, exactement ce qu'exigent les applications exigeantes des semi-conducteurs.

4. Quels types de pièces en graphite peuvent être revêtues de TaC ?

Les candidats typiques incluent les creusets, les suscepteurs, les porte-graines, les anneaux de guidage, les éléments chauffants, les plateaux et autres pièces en graphite exposées à des températures élevées et à des gaz réactifs.
