​À l'intérieur de la fabrication de bagues de mise au point CVD SiC solides : du graphite aux pièces de haute précision

Dans le monde aux enjeux élevés de la fabrication de semi-conducteurs, où coexistent précision et environnements extrêmes, les bagues de mise au point en carbure de silicium (SiC) sont indispensables. Connus pour leur résistance thermique, leur stabilité chimique et leur résistance mécanique exceptionnelles, ces composants sont essentiels aux processus avancés de gravure au plasma.

Le secret de leurs hautes performances réside dans la technologie Solid CVD (Chemical Vapor Deposition). Aujourd'hui, nous vous emmenons dans les coulisses pour explorer le parcours de fabrication rigoureux, d'un substrat de graphite brut à un « héros invisible » de haute précision de l'usine.

I. Les six étapes de fabrication principales

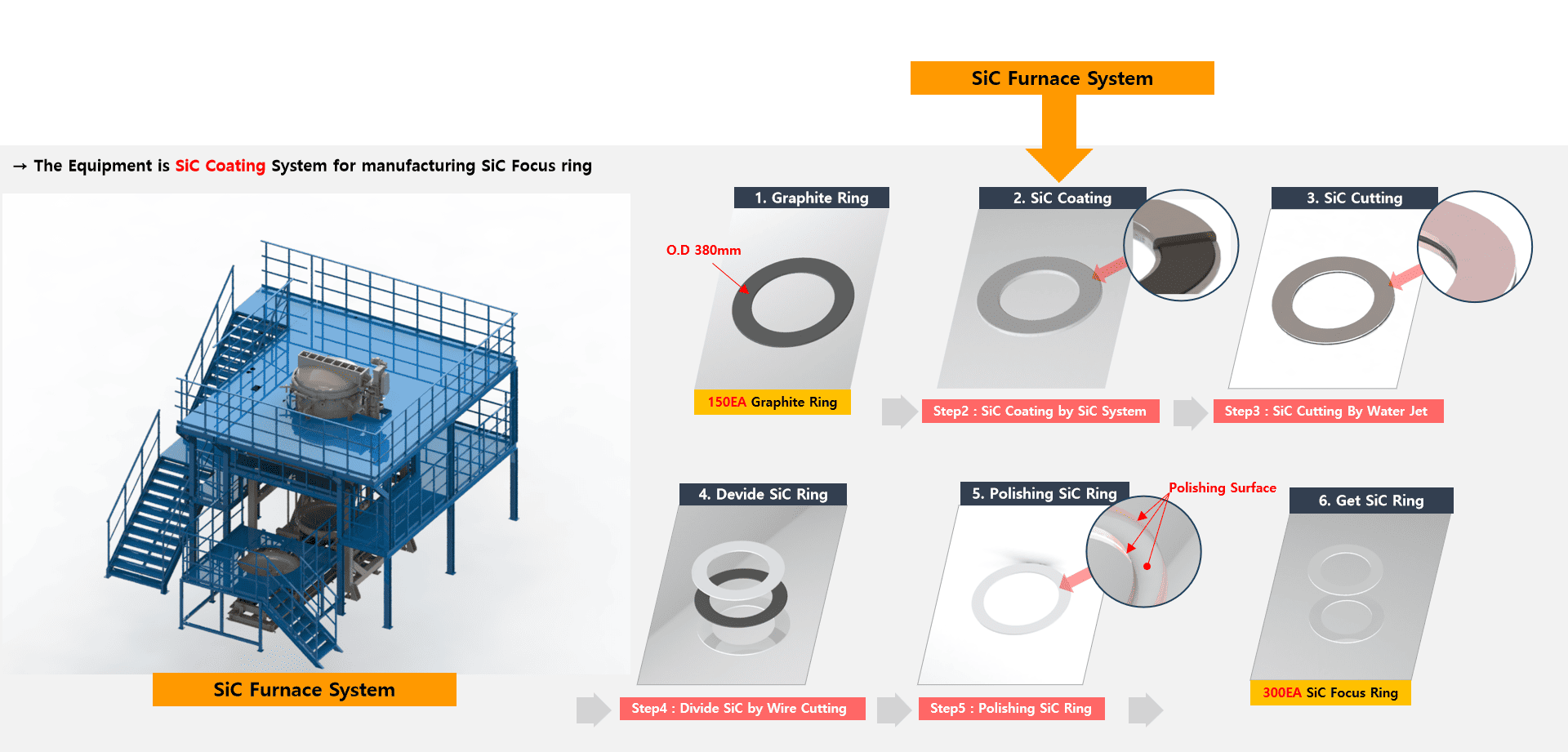

La production de bagues de mise au point Solid CVD SiC est un processus hautement synchronisé en six étapes :

• Prétraitement du substrat en graphite
• Dépôt de revêtement SiC (le processus de base)
• Découpe et façonnage au jet d'eau
• Séparation de coupe-fil
• Polissage de précision
• Inspection de qualité finale et acceptation

Grâce à un système de gestion de processus mature, chaque lot de 150 substrats en graphite peut produire environ 300 bagues de focalisation SiC finies, démontrant une efficacité de conversion élevée.

II. Approfondissement technique : de la matière première à la pièce finie

1. Préparation du matériau : sélection de graphite de haute pureté

Le voyage commence par la sélection d’anneaux en graphite haut de gamme. La pureté, la densité, la porosité et la précision dimensionnelle du graphite ont un impact direct sur l'adhérence et l'uniformité du revêtement SiC ultérieur. Avant le traitement, chaque substrat est soumis à des tests de pureté et à une vérification dimensionnelle pour garantir qu'aucune impureté n'interfère avec le dépôt.

2. Dépôt de revêtement : le cœur du CVD solide

Le processus CVD est la phase la plus critique, réalisée dans des systèmes de fours SiC spécialisés. Elle se divise en deux étapes exigeantes :

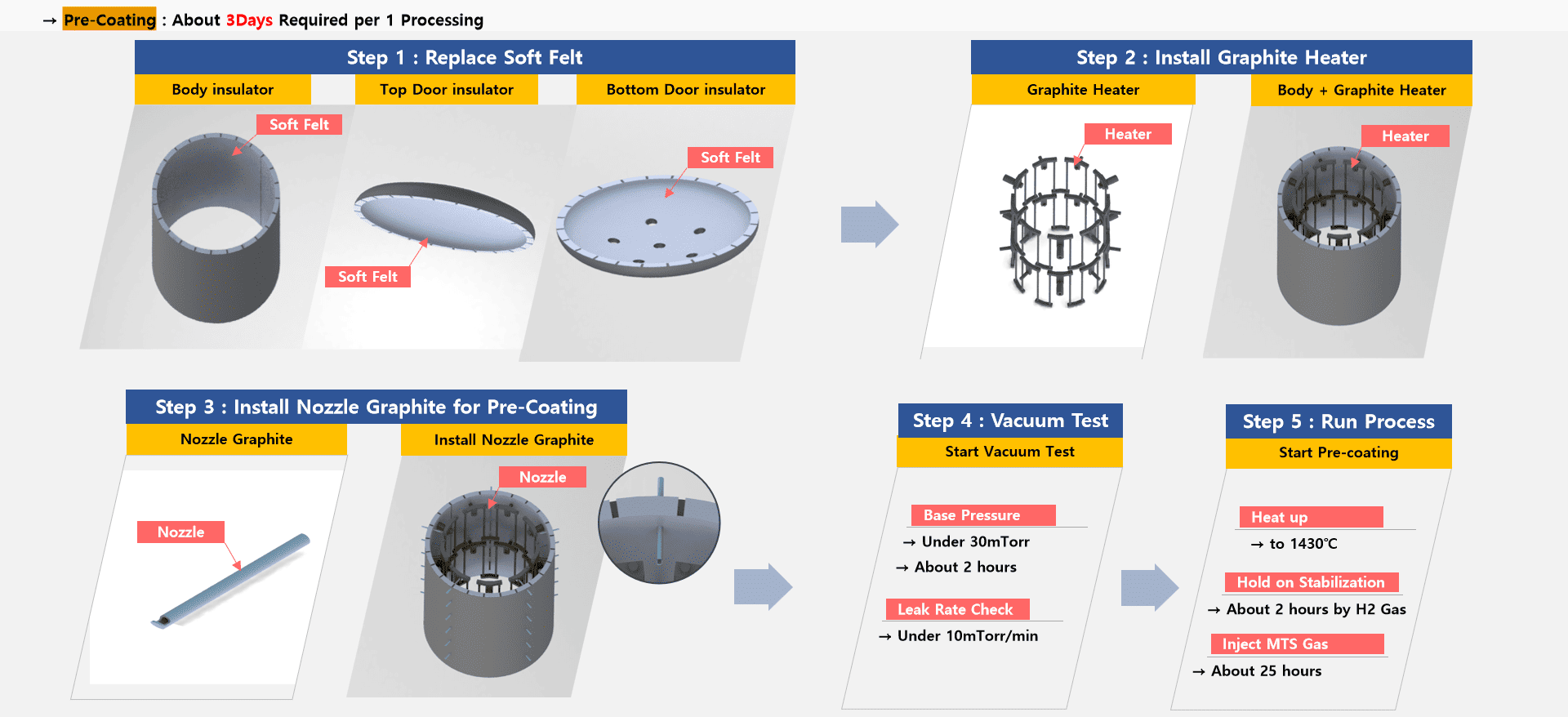

(1) Processus de pré-revêtement (~ 3 jours/lot) :

• Configuration : remplacez l'isolation en feutre souple (parois supérieure, inférieure et latérales) pour garantir la cohérence thermique ; installer des radiateurs en graphite et des buses de pré-revêtement spécialisées.
• Tests de vide et de fuite : La chambre doit atteindre une pression de base inférieure à 30 mTorr avec un taux de fuite inférieur à 10 mTorr/min pour éviter les micro-fuites.
• Dépôt initial : Le four est chauffé à 1430°C. Après 2 heures de stabilisation de l'atmosphère H₂, le gaz MTS est injecté pendant 25 heures pour former une couche de transition qui assure une adhérence supérieure au revêtement principal.

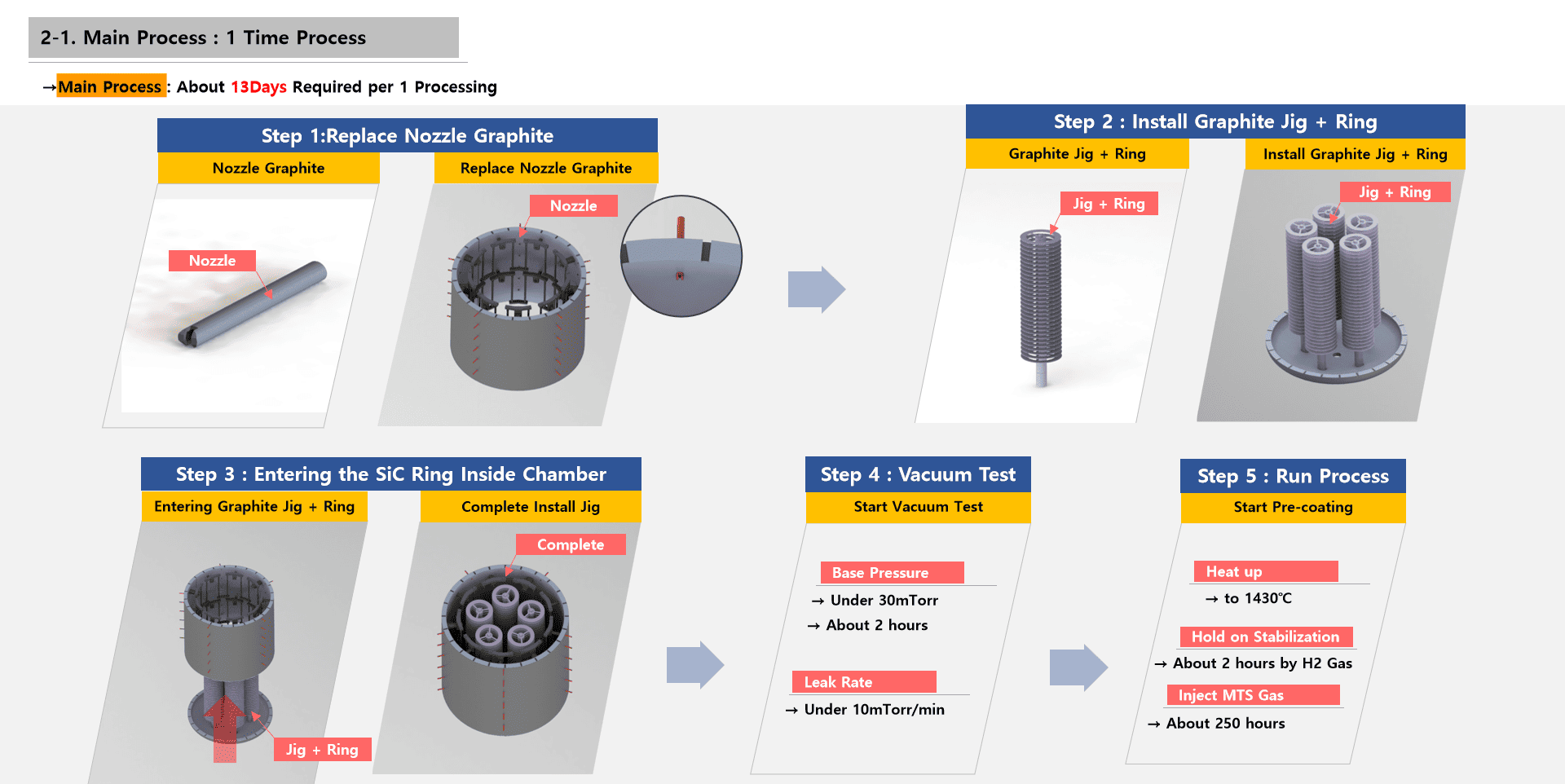

(2) Processus de revêtement principal (~ 13 jours/lot) :

• Configuration : Réajustez les buses et installez des gabarits en graphite avec les anneaux cibles.
• Inspection sous vide secondaire : Un test de vide secondaire rigoureux est effectué pour garantir que l'environnement de dépôt reste parfaitement propre et stable.
• Croissance soutenue : En maintenant une température de 1 430 °C, le gaz MTS est injecté pendant environ 250 heures. Dans ces conditions de température élevée, le MTS se décompose en atomes de Si et de C, qui se déposent lentement et uniformément sur la surface du graphite. Cela crée un revêtement SiC dense et non poreux, la marque de la qualité Solid CVD.

3. Mise en forme et séparation de précision

• Découpe au jet d'eau : des jets d'eau à haute pression effectuent la mise en forme initiale, éliminant l'excès de matière pour définir le profil rugueux de l'anneau.
• Coupe-fil : la coupe de fil de précision sépare le matériau en vrac en anneaux individuels avec une précision au micron, garantissant qu'ils répondent aux tolérances d'installation strictes.

4. Finition de surface : polissage de précision

Après découpe, la surface SiC subit un polissage pour éliminer les défauts microscopiques et les textures d'usinage. Cela réduit la rugosité de la surface, ce qui est essentiel pour minimiser les interférences de particules pendant le processus plasma et garantir des rendements de tranche constants.

5. Inspection finale : validation basée sur des normes

Chaque composant doit passer des contrôles rigoureux :

• Précision dimensionnelle (par exemple, tolérance sur le diamètre extérieur de ± 0,01 mm)
• Épaisseur et uniformité du revêtement
• Rugosité de la surface
• Pureté chimique et analyse des défauts

III. L’écosystème : intégration d’équipements et systèmes de gaz

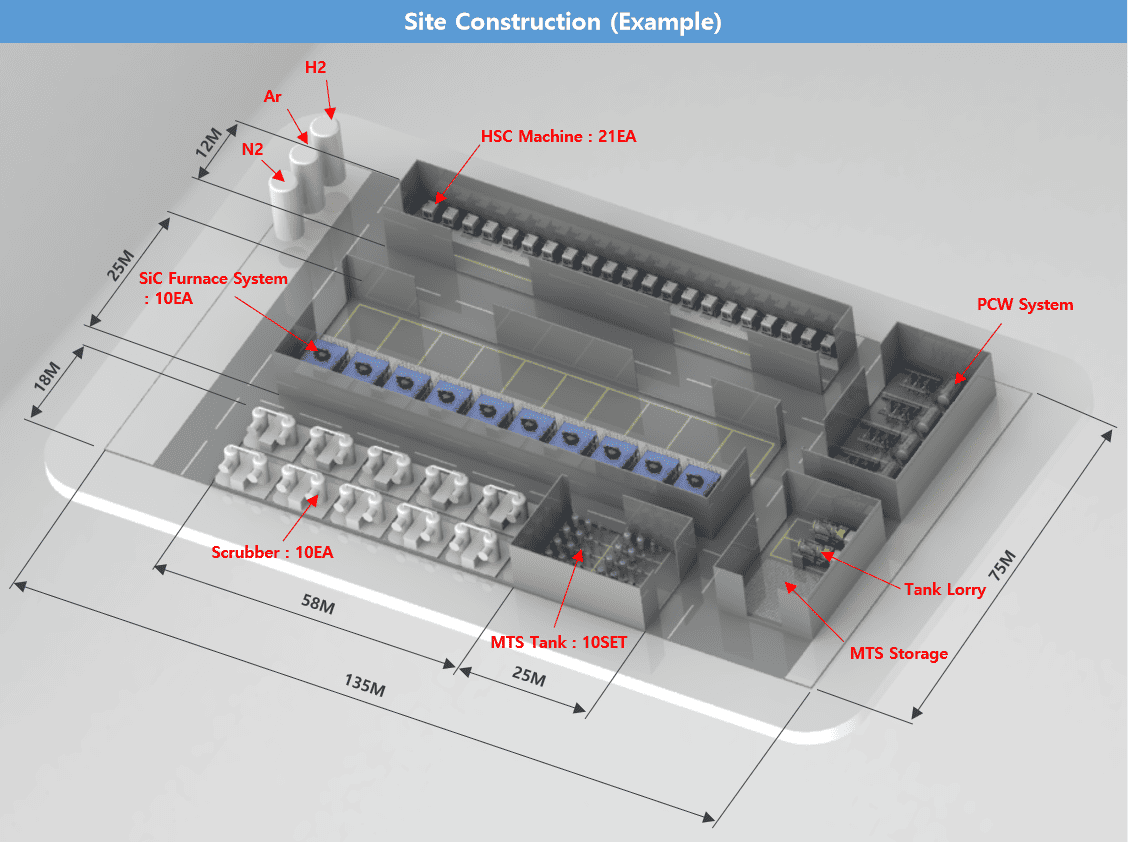

1. Configuration de l'équipement clé

Une ligne de production de classe mondiale repose sur une infrastructure sophistiquée :

• Systèmes de fours SiC (10 unités) : unités massives (7,9 mx 6,6 mx 9,7 m) permettant des opérations synchronisées multi-stations.
• Livraison de gaz : 10 ensembles de réservoirs MTS et de plates-formes de livraison assurent la stabilité du débit de haute pureté.
• Systèmes de support : comprenant 10 épurateurs pour la sécurité environnementale, des systèmes de refroidissement PCW et 21 unités HSC (usinage à grande vitesse).

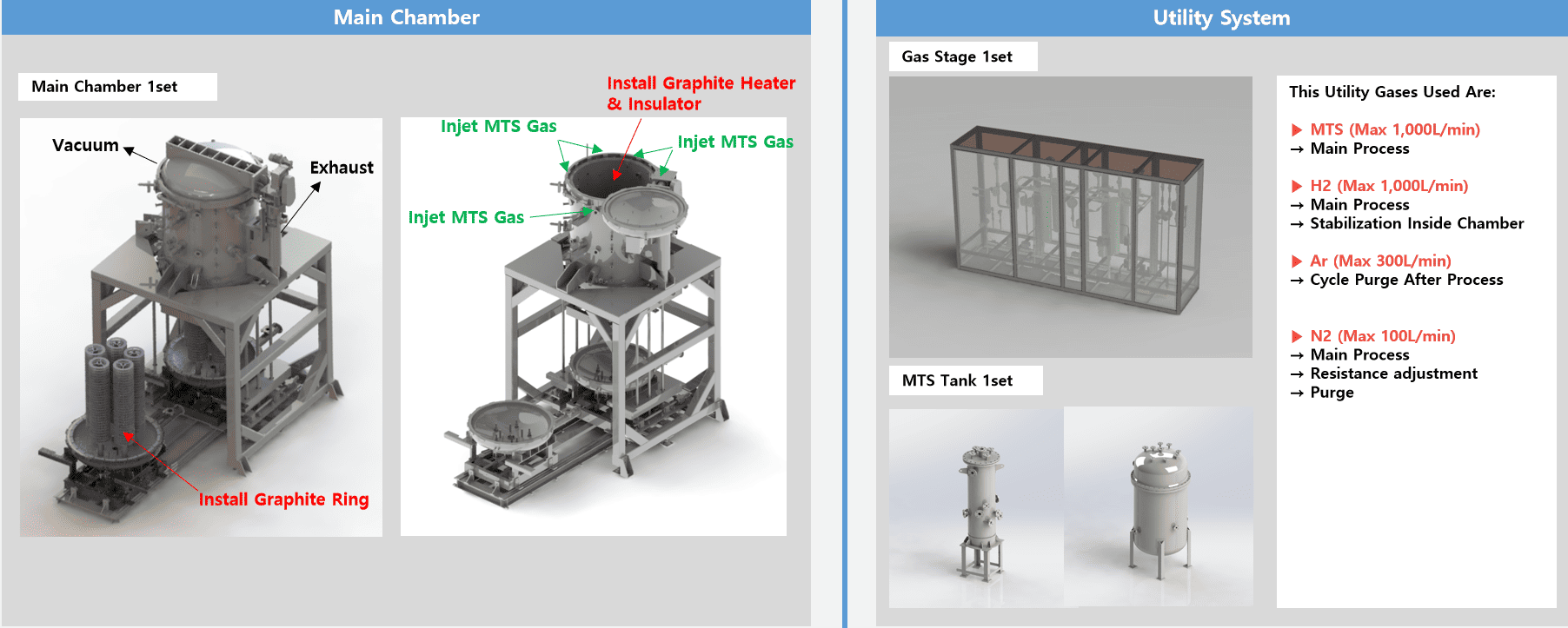

2. Fonctions principales du système de gaz

• MTS (Max 1000 L/min) : La principale source de dépôt fournissant des atomes de Si et de C.
• Hydrogène (H₂, Max 1 000 L/min) : stabilise l'atmosphère du four et facilite la réaction
• Argon (Ar, Max 300 L/min) : utilisé pour le nettoyage et la purge post-traitement.
• Azote (N₂, Max 100 L/min) : utilisé pour le réglage de la résistance et la purge du système.

Conclusion

Une bague de mise au point Solid CVD SiC peut sembler être un « consommable », mais il s'agit en réalité d'un chef-d'œuvre de la science des matériaux, de la technologie du vide et du contrôle des gaz. De ses origines en graphite au composant fini, chaque étape témoigne des normes rigoureuses requises pour prendre en charge les nœuds semi-conducteurs avancés.

À mesure que les nœuds de processus continuent de diminuer, la demande de composants SiC hautes performances ne fera qu'augmenter. Une approche de fabrication mature et systématique garantit la stabilité de la chambre de gravure et la fiabilité de la prochaine génération de puces.
