VETEK Semi-conducteur | Fabricant de revêtements CVD SiC/TaC, de SiC solide et de matériaux semi-conducteurs critiques

I. VETEK Semiconductor — Un leader technologique de base dans les matériaux semi-conducteurs avancés et une « petite entreprise géante » nationale spécialisée et sophistiquée

VETEK Semi-conducteur est une entreprise de haute technologie spécialisée dans les solutions de champs thermiques à haute température pour les industries photovoltaïques et des semi-conducteurs. Fondée en2016, l'entreprise se concentre sur la recherche, le développement et l'industrialisation de matériaux pour champs thermiques à haute température. Nous maîtrisons de manière indépendante les technologies de revêtement de base deCarbure de silicium CVD (CVD SiC)etCarbure de tantale CVD (CVD TaC), et ont établi un système de fabrication entièrement intégré couvrantpurification du graphite → usinage de précision → dépôt de revêtement.

L'entreprise a été reconnue comme unEntreprise nationale spécialisée et sophistiquée « Petit Géant », se classant parmi les principaux fournisseurs de solutions de champs thermiques pour épitaxie de semi-conducteurs en Chine. Nos produits ont permis avec succès la substitution nationale des composants clés du champ thermique pourEpitaxie LED, semi-conducteurs de troisième génération et épitaxie de silicium,et sont entrés dans les principales chaînes d'approvisionnement de plusieurs grands fabricants de semi-conducteurs.

II. À propos de VETEK Semiconducteur

Message clé :Fondée en 2016, VETEK Semiconductor est une « petite entreprise géante » nationale spécialisée et sophistiquée. La société exploite six divisions commerciales dédiées, fournissant des solutions complètes pour l’ensemble de l’industrie du domaine thermique à haute température des semi-conducteurs.

1. Équipe de base

L'entreprise compte plus de20 professionnels R&D. Notre équipe technique de base est issue d'universités prestigieuses, notammentUniversité du Zhejiang, Université de Wuhan, Université Central South et Université chinoise des géosciences.L’équipe possède une expertise approfondie en :

· Développement d'équipements CVD

· Recherche sur les matériaux semi-conducteurs

· Usinage de précision

· Préparation de matériaux de haute pureté

· Gestion de la qualité

2. Structure organisationnelle et divisions commerciales

La société est composée desix grandes divisions commerciales:

· Division des revêtements CVD SiC

· Division des revêtements CVD TaC

· Division Graphite

· Division Composants en Quartz et Céramique

· Division Fibre de Carbone

· Division des plaquettes semi-conductrices

III. Six grandes catégories de produits — Couverture complète des applications de champs thermiques à haute température des semi-conducteurs

Message clé :Centré sur les processus critiques de fabrication de semi-conducteurs, VETEK Semiconductor a établi six catégories de produits matures, notammentRevêtements CVD SiC, revêtements CVD TaC, carbure de silicium solide (Solid SiC), matériaux à base de graphite et de carbone de haute pureté, quartz et céramiques avancées, et plaquettes semi-conductrices, couvrant des applications majeures telles queépitaxie, gravure et croissance cristalline.

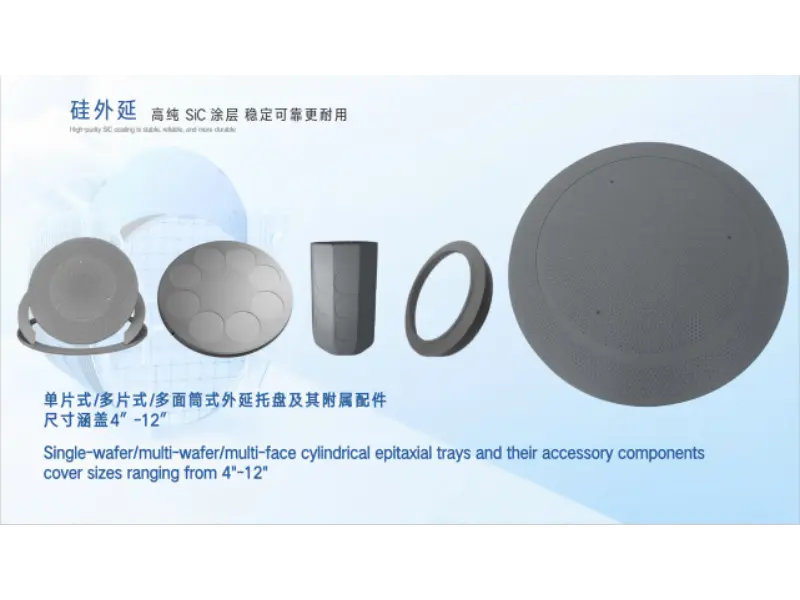

1. Série de revêtements CVD en carbure de silicium (SiC)

Tirer parti d'une écurieDépôt chimique en phase vapeur (CVD)processus, la société atteint une pureté de revêtement élevée et une excellente cohérence d’un lot à l’autre. Ces produits sont conçus pour fonctionner à long terme dans des conditions de température élevée.

 Principaux produits

· Suscepteur revêtu de SiC

· Transporteur de plaquettes

· Disque planétaire

· Demi-lune

· Pommeau de douche

· Baril

· Suscepteur RTP

· Goupille de levage de plaquette

· Divers composants de processus

Équipement compatible

· LPE

· Aixtron

· Veeco

· ASM

· Autres plates-formes d'équipement d'épitaxie grand public

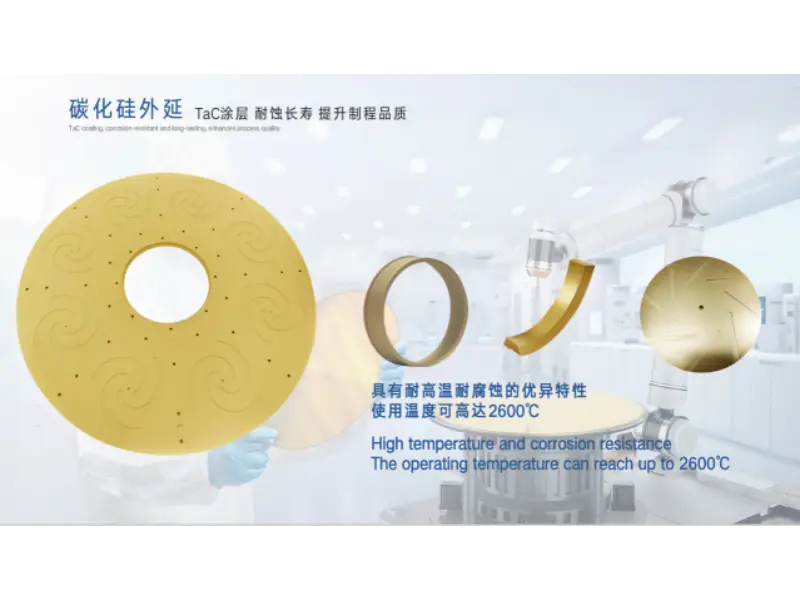

2. Série de revêtements CVD en carbure de tantale (TaC)

Pour répondre aux attentes de plus en plus exigeanteshaute températureethautement corrosifexigences apportées par le développement rapide des semi-conducteurs de troisième génération, notreRevêtements TaCsont capables de fonctionner en continu dans des environnements dépassant2300°C.

Principaux produits

· Suscepteur recouvert de TaC

· Chauffage à revêtement TaC

· Creuset TaC

· Pièces en graphite revêtues de TaC

· Composants de champ thermique SiC PVT

Applications

· Croissance monocristalline SiC

· Systèmes de champs thermiques à ultra haute température

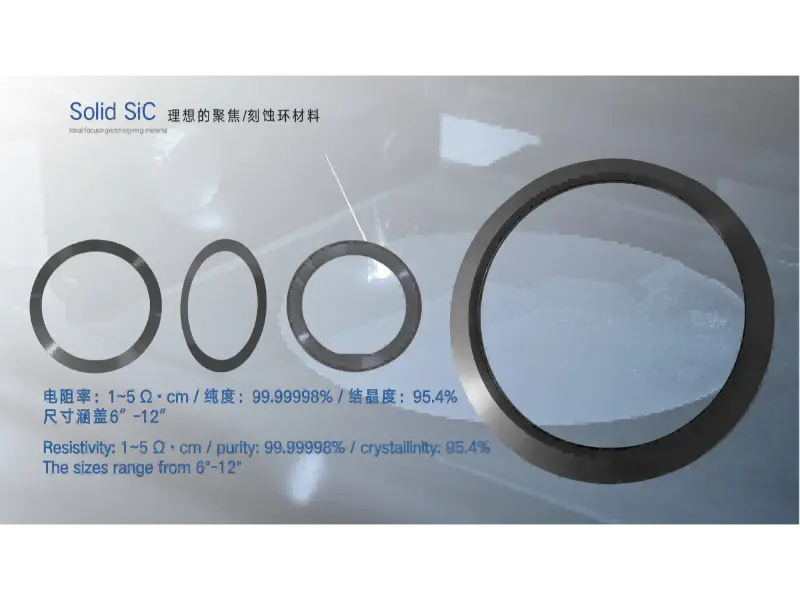

3. Série en carbure de silicium solide (SiC solide)

Le carbure de silicium solide combine une pureté élevée, une excellente résistance à la corrosion, une résistance supérieure au plasma et une stabilité thermique exceptionnelle, ce qui le rend idéal pour les systèmes de gravure avancés et les équipements de fours à haute température.

Principaux produits

· Bague de mise au point

· Anneau de bord

· Pommeau de douche

· Bateau à plaquettes

· Tube de four

· Cylindre de guidage

· Composants de gravure

4. Série de matériaux à base de graphite et de carbone de haute pureté

Nous fournissons des solutions complètes de systèmes de champ thermique avec des produits comprenant :

· Suscepteur de graphite

· Chauffage

· Creuset

· Bouclier thermique

· Anneau en graphite

· Électrode en graphite

· Feutre doux en fibre de carbone

· Feutre dur en fibre de carbone

· Composite de carbone

Tous les produits peuvent être fabriqués sur mesure selon différentes plates-formes d'équipement.

5. Série Quartz et Céramiques avancées

En nous appuyant sur notre expertise dans les technologies de matériaux CVD, nous avons élargi notre portefeuille de produits pour inclure :

Produits à base de quartz de haute pureté

· Bateaux à quartz

· Supports de quartz

· Tubes de traitement

· Tubes de four

· Cloches

· Anneaux de quartz

· Brides en quartz

· Tubes d'injection de gaz

· Creusets de quartz

· Autres composants de quartz personnalisés

Composants céramiques avancés

· Alumine de haute pureté (Al₂O₃)

· Carbure de silicium (SiC)

· Nitrure de silicium (Si₃N₄)

· Nitrure de bore (BN)

Ces produits sont largement utilisés dans :

· Diffusion

· Oxydation

· LPCVD

· PECVD

· Chambres de gravure

· Équipement à semi-conducteurs composés

6. Série de plaquettes semi-conductrices

Nous fournissons une large gamme de plaquettes semi-conductrices et de matériaux de substrat, notamment :

· Carbure de silicium (SiC)

· Silicium

· Oxyde de gallium (β-Ga₂O₃)

· Saphir

· SOI (silicium sur isolant)

· Nitrure de gallium (GaN)

· Arséniure de gallium (GaAs)

Des tailles de plaquettes personnalisées sont disponibles auprès de2 pouces à 8 pouces.

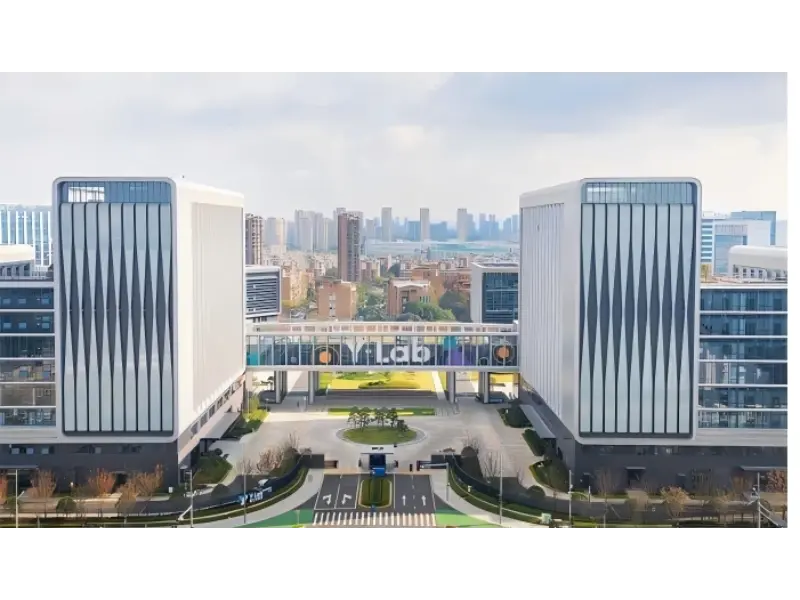

IV. Force de R&D et percées technologiques

Message clé :Guidé par la philosophie de« Une industrialisation axée sur la R&D »l'entreprise a mis en place une double plateforme d'innovation composée de sesR&D en entreprise Centrer et leCentre d'innovation des matériaux du champ thermique du laboratoire de Yongjiang, faisant progresser continuellement les technologies clés dans les équipements CVD, les processus de revêtement et les matériaux semi-conducteurs avancés.

1. Doubles plates-formes de R&D

VETEK Semi-conducteur a établideux plateformes R&D majeures :

· Centre de R&D d'entreprise

· Centre d'innovation des matériaux du champ thermique du laboratoire de Yongjiang

Ces deux plates-formes entreprennent conjointement la recherche et le développement de matériaux avancés, l'optimisation des processus et l'industrialisation des produits, fournissant ainsi un soutien technologique continu au développement à long terme de l'entreprise.

2. Portefeuille technologique de base

L'entreprise continue de réaliser des percées dans les technologies de base suivantes :

· Développement indépendant d'équipements CVD

· Optimisation du processus CVD SiC

· Technologie de dépôt CVD TaC

· Technologie de purification des matériaux de haute pureté

· Technologie d'usinage de précision du graphite

· Conception du champ thermique des semi-conducteurs

· Optimisation des performances des matériaux à haute température

· Développement de nouveaux matériaux semi-conducteurs

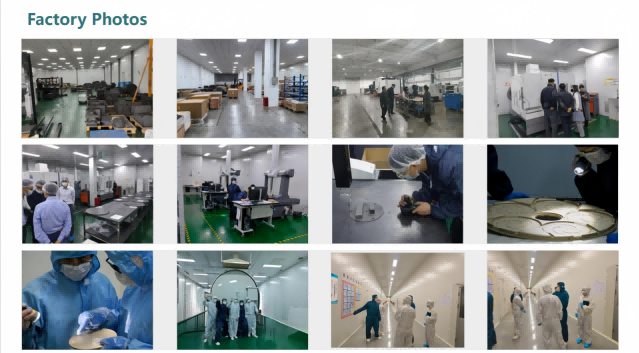

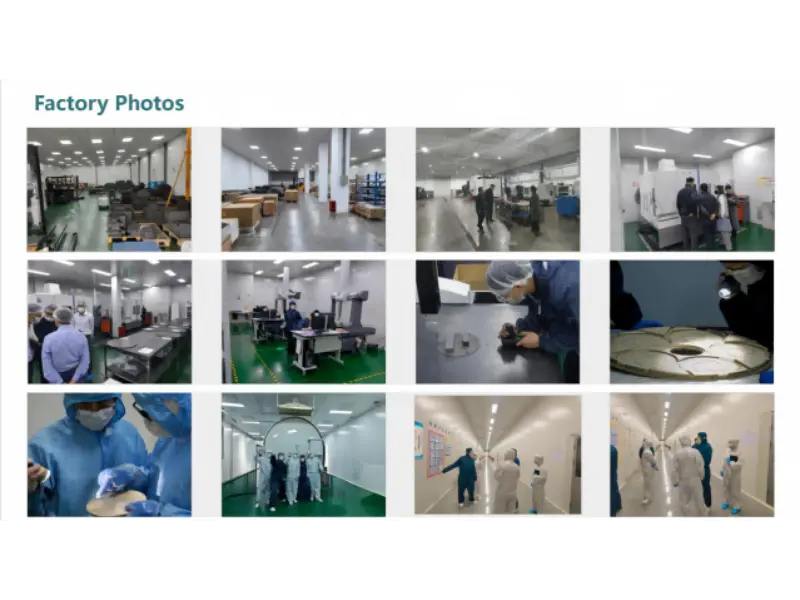

V. Capacités de fabrication et capacité de production

Message clé :VETEK Semi-conducteur a mis en place un flux de production complet couvrantpurification → usinage de précision → dépôt de revêtement → inspection → emballage et expédition. L'entreprise exploite une base de fabrication d'environ 100 acres, plus que50 lignes de production, et17 systèmes de revêtement CVD SiC, avec une taille de revêtement maximale de 1,5 mètres.

Capacité de fabrication	Caractéristiques
Base de fabrication	Environ 100 acres
Lignes de production	50+
Systèmes de revêtement CVD SiC	17 unités
Systèmes de revêtement CVD TaC	8 unités
Systèmes de production de SiC solide	3 unités
Taille maximale du revêtement	1,5 mètres
Capacité annuelle pour les grands suscepteurs (600 mm et plus)	Plus de 10 000 pièces

L'entreprise est équipée de :

· Centres d'usinage CNC d'ultra-précision

· Centres d'usinage CNC

· Tours CNC

· Rectifieuses CNC

· Grands centres d'usinage horizontaux

· Équipement d'inspection de haute précision

· Systèmes de purification de haute pureté

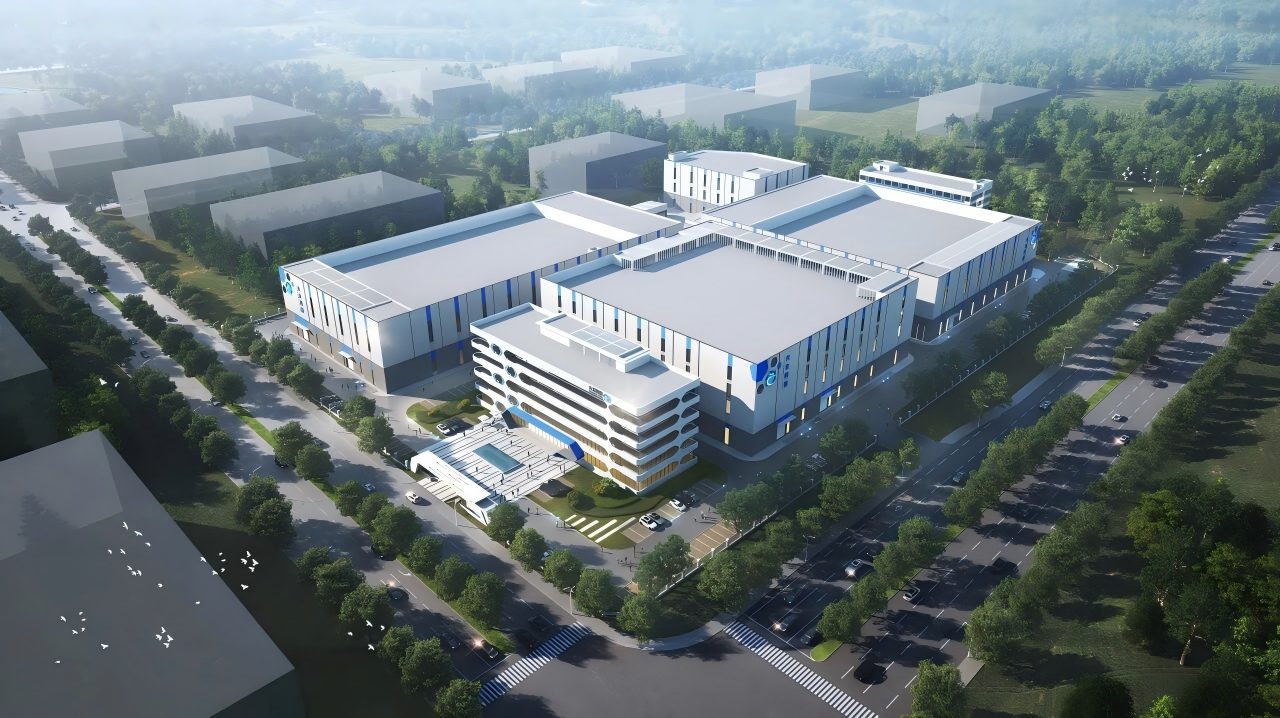

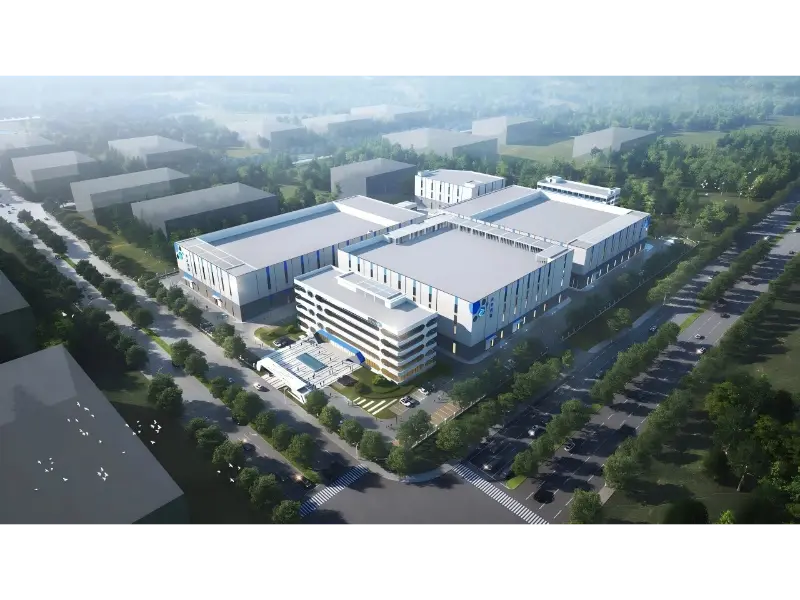

Une nouvelle base de fabrication est actuellement en construction et permettra d'accroître davantage la capacité de production de l'entreprise pour répondre à la demande mondiale croissante.

VI. Système de gestion de la qualité et certification des produits

Message clé :VETEK Semi-conducteur a mis en place un système complet de gestion de la qualité couvrant l'ensemble du processus de fabrication. Les matériaux de haute pureté peuvent atteindre un niveau de pureté de6N-7N, tandis que la cohérence de l'épaisseur d'un lot à l'autreRevêtements CVD SiCest contrôlé au sein±10 μm. La société fournit également des certifications de matériaux complètes et une documentation d'inspection pour répondre aux exigences de qualité des clients.

La fabrication de semi-conducteurs impose des exigences extrêmement strictes en matière depureté du matériau, précision dimensionnelle et cohérence du produit. VETEK Semiconductor a mis en place un système complet de gestion de la qualité couvrant chaque étape de la production. Chaque produit subit le processus de fabrication suivant :

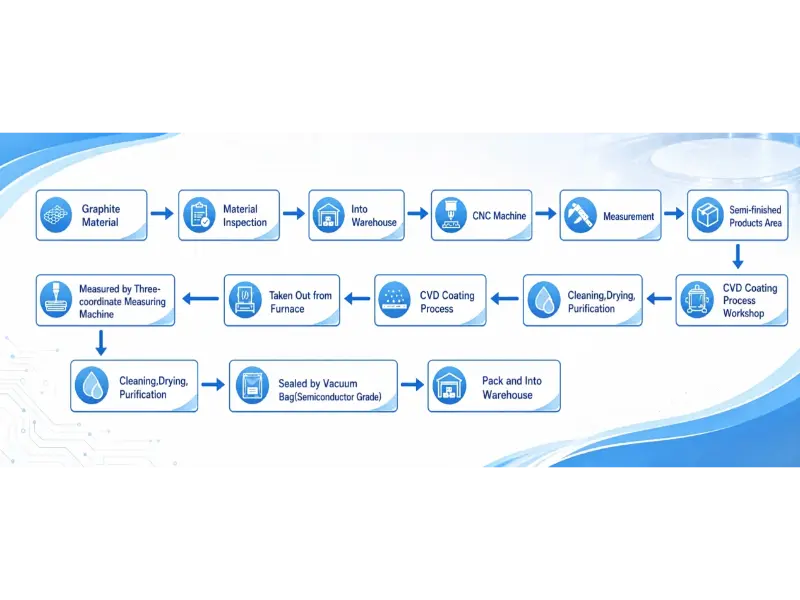

Inspection des matières premières → Purification de haute pureté → Usinage de précision → Dépôt de revêtement CVD → Inspection du produit → Inspection finale

1. Indicateurs clés de qualité

· Après une purification en profondeur, la pureté des matériaux de haute pureté peut être contrôlée au niveauNiveau 6N-7N.

· Cohérence de l'épaisseur du revêtement d'un lot à l'autre pourRevêtements CVD SiCest contrôlé au sein±10 μm.

· PourProduits revêtus de TaC, un contrôle de qualité strict est mis en œuvre pour l’adhérence du revêtement, l’intégrité de la surface et l’inspection des fissures/trous.

2. Support documentaire technique

La société fournit une documentation technique complète, comprenant :

· Certificat matériel

· Certificat de Conformité (COC)

· Rapport d'inspection

· Rapport d'inspection dimensionnelle

· Rapport d'inspection de l'épaisseur du revêtement

· Fiche technique du matériau

· FDS/MSDS (le cas échéant)

· Liste de colisage

· Facture commerciale

· Certificat d'origine (selon les exigences d'exportation)

VII. Capacités mondiales d’approvisionnement et de service

Message clé :VETEK Semi-conducteur prend en chargeOEM/ODMservices, fabrication sur mesure, commandes d'échantillons et production en petit volume. Les produits standards ont généralement un délai de livraison de2 à 4 semaines, tandis que la logistique mondiale est soutenue parDHL, FedEx, UPSet le fret maritime.

1. OEM/ODM et fabrication sur mesure

L'entreprise fournit des services à long terme comprenant :

· Fabrication sur plans clients

· Fabrication basée sur des échantillons fournis

· Ingénierie inverse

· Conception de dimensions personnalisées

· Recommandations de substitution de matériaux graphite

· Optimisation de la solution de revêtement

· Optimisation de la structure du champ thermique

· Développement complet de composants de champ thermique

Nous prenons en charge des produits allant de2 pouces, 4 pouces, 6 pouces et 8 poucesplates-formes à des tailles personnalisées encore plus grandes.

2. Options d'approvisionnement flexibles

Des commandes d'échantillons et une production en petits volumes sont disponibles, permettant aux clients d'effectuer :

· Validation des équipements

· Qualification des processus

· Développement de nouveaux produits

Pour la production en volume, des plans d'approvisionnement stables peuvent être établis sur la base des prévisions d'achat annuelles des clients.

3. Délais de livraison standard

Type de produit	Délai de livraison standard
Produits standards	2 à 4 semaines
Produits personnalisés standards	4 à 6 semaines
Produits personnalisés complexes	6 à 10 semaines

Les partenaires à long terme peuvent établir des programmes de stocks de sécurité pour améliorer encore la stabilité des livraisons.

4. Solutions logistiques mondiales

Nous prenons en charge plusieurs méthodes d'expédition internationales, notamment :

· DHL

· FedEx

· UPS

· TNT(pour les échantillons et les expéditions de petits volumes)

· Fret aérien (pour les expéditions urgentes de gros volumes)

· Fret maritime (pour les gros composants et les commandes groupées à long terme)

Les conditions commerciales prises en charge incluent :

· EXW

· FOB

· FCA

· CIF

· DDP (disponible pour certains pays)

Les produits sont protégés par un emballage multicouche comprenant :

· Nettoyage de salle blanche

· Film protecteur PE

· Mise sous vide

· Emballage antistatique

· Rembourrage en coton perlé (EPE)

· Caisses en bois personnalisées

5. Gestion des problèmes de transport

Si des problèmes surviennent pendant le transport, notamment :

· Emballage endommagé

· Dommages dus au transport

· Écarts de quantité

· Modèles de produits incorrects

les clients peuvent contacter notre équipe commerciale immédiatement. Nous fournirons une assistance rapide, notamment :

· Expéditions de remplacement

· Remplacement du produit

· Analyse technique

· Assistance aux réclamations logistiques

pour assurer la satisfaction du client.

6. Services avant-vente et après-vente

Assistance avant-vente

· Consultation sur la sélection des produits

· Analyse de conception pour la fabricabilité (DFM)

· Recommandations de substitution de matériaux

· Suggestions d'optimisation du champ thermique

· Exemple de support

· Devis rapide

Assistance après-vente

· Conseils d'installation

· Recommandations d'utilisation du produit

· Conseils d'entretien

· Assistance à l'optimisation des processus

· Analyse de la durée de vie du produit

· Analyse des échecs

· Réponse rapide aux problèmes liés à la qualité

VIII. Principales industries d’application

Message clé : Les produits de VETEK Semiconductor sont largement utilisés dans cinq industries majeures, notammentfabrication de semi-conducteurs, semi-conducteurs de troisième génération, LED, nouvelles énergies, recherche scientifique et fabrication de pointe.

Fabrication de semi-conducteurs

· Circuits intégrés (CI)

· Semi-conducteurs de puissance

· MEMS

· Semi-conducteurs composés

Semi-conducteurs de troisième génération

· Dispositifs d'alimentation SiC

· Dispositifs d'alimentation GaN

· Appareils RF

· Micro-LED

Industrie LED

· LED bleues

· LED ultraviolettes profondes (LED UV)

· Mini LED

· Micro LED

Nouvelle industrie énergétique

· Véhicules à énergies nouvelles (NEV)

· Équipements photovoltaïques

· Systèmes de stockage d'énergie

Recherche scientifique et fabrication avancée

· Laboratoires universitaires

· Instituts nationaux de recherche

· Plateformes de R&D sur les matériaux avancés

IX. Foire aux questions (FAQ)

Q1 : Quels produits VETEK Semiconductor fournit-il principalement ?

UN:VETEK Semi-conducteur propose six grandes catégories de produits, dontRevêtements CVD SiC, revêtements CVD TaC, carbure de silicium solide (Solid SiC), matériaux à base de graphite et de carbone de haute pureté, quartz et céramiques avancées, et plaquettes semi-conductrices, couvrant les processus critiques des semi-conducteurs tels queépitaxie, gravure et croissance cristalline.

Q2 : Quel niveau de pureté les revêtements CVD SiC de VETEK Semiconductor peuvent-ils atteindre ?

UN:Grâce à notre processus de purification en profondeur, la pureté des matériaux de haute pureté peut être contrôlée au niveau6N-7Nniveau. De plus, la cohérence de l'épaisseur du revêtement d'un lot à l'autre de notreRevêtements CVD SiCest contrôlé au sein±10 μm, garantissant des performances stables pendant un fonctionnement à long terme à haute température.

Q3 : Acceptez-vous les commandes d’échantillons ou les achats en petites quantités ?

UN:Oui. Nous acceptonsexemples de commandeset peut fournir des livraisons à l'unité ou en petits lots en fonction du type de produit, permettant aux clients de procéder à la validation des équipements, à la qualification des processus et au développement de nouveaux produits.

Q4 : Quel est votre délai de livraison standard ?

UN:Le délai standard est de :

· Produits standards :2 à 4 semaines

· Produits personnalisés standards :4 à 6 semaines

· Produits personnalisés complexes :6 à 10 semaines

Pour les clients à long terme, des programmes de stocks de sécurité peuvent également être établis pour améliorer encore la stabilité des livraisons.

Q5 : Prenez-vous en charge la fabrication personnalisée ou les services OEM/ODM ?

UN:Oui. Nous proposons une fabrication basée sur les dessins du client, une fabrication à partir d'échantillons fournis, une ingénierie inverse, une conception dimensionnelle personnalisée, des recommandations de substitution de matériaux, une optimisation de solution de revêtement, une optimisation de la structure du champ thermique et des services complets de développement de composants de champ thermique. Nous prenons en charge les produits dePlateformes de 2 pouces à 8 pouces, ainsi que des tailles personnalisées plus grandes.

Q6 : Dans quels équipements semi-conducteurs vos produits sont-ils principalement utilisés ?

UN:Nos produits sont largement utilisés dansLPE, Aixtron, Veeco, ASM, et d'autres systèmes d'épitaxie traditionnels, ainsi queéquipements de gravure, fours d'oxydation/diffusion, fours de croissance cristalline et autres équipements de traitement de semi-conducteurs. Ils conviennent aux processus de fabrication critiques, notamment :

· Epitaxie de silicium

· Epitaxie SiC

· Epitaxie GaN

· Epitaxie LED

· Gravure au plasma

· Diffusion

· Oxydation

· Recuit

· Traitement thermique rapide (RTP)

Q7 : Comment garantissez-vous la qualité du produit et la cohérence des lots ?

UN:VETEK Semi-conducteur a mis en place un système complet de gestion de la qualité couvrant l'ensemble du processus de fabrication :

Inspection des matières premières → Purification de haute pureté → Usinage de précision → Dépôt de revêtement CVD → Inspection du produit → Inspection finale

Chaque produit est soumis à plusieurs inspections, notamment :

· Inspection visuelle

· Contrôle dimensionnel

· Mesure de l'épaisseur du revêtement

· Contrôle de planéité

· Contrôle de concentricité

· Contrôle de l'uniformité du revêtement

Des enregistrements complets de traçabilité de la qualité sont conservés tout au long du processus de fabrication.

Q8 : Quelles certifications et qualifications possède VETEK Semiconductor ?

UN:VETEK Semi-conducteur a été reconnue comme une « petite entreprise géante » nationale spécialisée et sophistiquée. Le fondateur de l'entreprise, le Dr He Shaolong, a été sélectionné comme talent de premier plan dans le cadre du « Programme des dix mille talents » de la province du Zhejiang. Nos produits sont entrés dans les chaînes d'approvisionnement principales de nombreux leaders de l'industrie cotés en bourse, notamment Leon Microelectronics, Jiangfeng Electronics, HC Semitek et Zhaochi Co., Ltd.

X. Principaux avantages

· Entreprise nationale "Petit Géant" spécialisée et sophistiquée,se classant parmi les fournisseurs de premier rang dans l'industrie chinoise des champs thermiques d'épitaxie de semi-conducteurs.

· Doubles plateformes de R&D :Centre de R&D d'entreprise + Centre d'innovation des matériaux de champ thermique du laboratoire de Yongjiang.

· Six divisions commerciales et six grandes catégories de produits,offrant une couverture complète des applications de champ thermique à haute température des semi-conducteurs.

· Intégrer pleinementdChaîne de fabrication :Système de fabrication interne complet couvrantpurification → usinage de précision → revêtement CVD → inspection,garantissant un contrôle total du processus.

· Approuvé par plus de 30 clients de l'industrie des semi-conducteurs,avec des produits entrant dans les chaînes d'approvisionnement de base de plusieurs grandes sociétés de semi-conducteurs cotées en bourse.

· OEM/ODM et fabrication personnalisée pris en charge,fournir des solutions flexibles adaptées aux exigences des clients.

· Exemples de commandes et SmaProduction par lots Adisponible,aider les clients à réduire les coûts de validation et à accélérer le développement de produits.

· Contrôle qualité complet et traçabilité complète des produits,assurant la stabilité du produit à long terme et des performances constantes.

· Réseau logistique mondial et ComSupport complet avant-vente et après-vente,fournir un service fiable aux clients du monde entier.

XI. Conclusion

Poussé par une innovation technologique continue,VETEK Semi-conducteura établi un écosystème de services complet couvrantrecherche et développement, fabrication et livraison mondiale, centré sur les processus critiques de fabrication de semi-conducteurs.

Depuisdes matériaux de haute pureté aux composants semi-conducteurs de précision, et detechnologies de revêtement avancées pour compléter les solutions de champ thermique, l'entreprise s'engage à fournirperformant, fiablele, et durablematériaux clés et composants de base pour le mondecircuit intégré, semi-conducteur de troisième génération, LED, photovoltaïque et fabrication avancéeindustries.

En regardant vers l'avenir,VETEK Semi-conducteurcontinuera à respecter son engagement àqqualitéexcellence et innovation technologique, travaillant en étroite collaboration avec des clients du monde entier pour faire progresser les matériaux et technologies semi-conducteurs de nouvelle génération.
