Creucible en graphite à trois pétenles

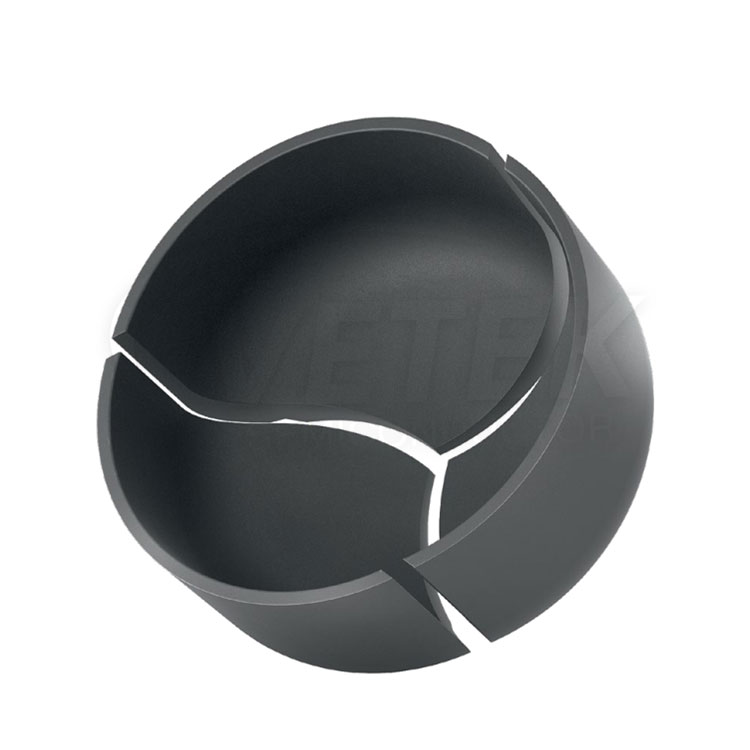

Crucible en graphite à trois pétenus de Vetek Semiconductor Conçu pour le processus de croissance du silicium monocristallin par la méthode CZ, le creuset graphite à trois pédales est composé de matériau de graphite de haute pureté isostatique. Grâce à la structure innovante à trois petales, le creuset intégré traditionnel peut résoudre efficacement les difficultés de démontage, la concentration de stress thermique et d'autres points de douleur de l'industrie, et est largement utilisé dans les plaquettes en silicium photovoltaïques, les plaquettes de semi-conducteur et d'autres champs de fabrication haut de gamme.

Prise en évidence du processus de base

1. Technologie de traitement de graphite ultra-précis

Pureté des matériaux: l'utilisation du substrat de graphite pressé isostatique avec une teneur en cendres <5 ppm si nécessaire et généralement ＜ 10 ppm pour assurer une pollution nulle dans le processus de fusion en silicium

Renforcement structurel: après avoir été graphitisé à 2200 ℃, la résistance à la flexion est ≥45 MPa et le coefficient de dilatation thermique est ≤4,6 × 10⁻⁶ / ℃

Traitement de surface: le revêtement de carbone pyrolytique 10-15 μm est déposé par le processus CVD pour améliorer la résistance à l'oxydation (perte de poids <1,5%/100h@1600℃).

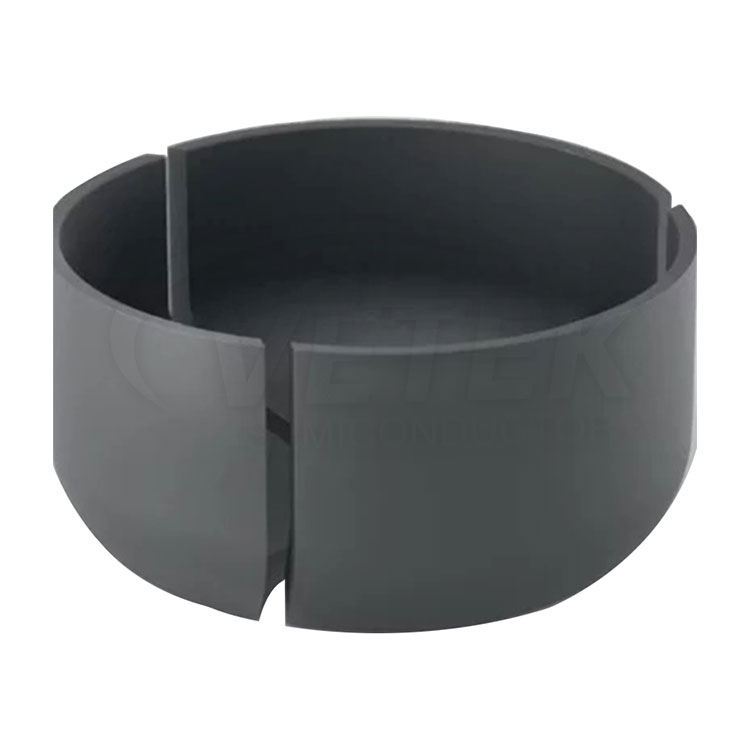

2. Conception innovante de la structure à trois pétenles

Assemblage modulaire: Structure à trois lobe de 120 ° Equipartition, l'efficacité d'installation et de démontage a augmenté de 300%

Conception de libération de stress: la structure divisée disperse efficacement la contrainte d'expansion thermique et prolonge la durée de vie à plus de 200 cycles

Ajustement de précision: l'écart entre les vannes est <0,1 mm, et l'adhésif en céramique à haute température assure une fuite nulle dans le processus de fusion en silicium

3. Services de traitement personnalisés

Support φ16 "-φ40" Personnalisation pleine grandeur, contrôle de tolérance d'épaisseur de paroi ± 0,5 mm

La structure de densité de gradient 1,83 g / cm³ peut être sélectionnée pour optimiser la distribution du champ thermique

Fournir des processus à valeur ajoutée tels que le revêtement composite de nitrure de bore et le renforcement du bord du rhénénium du bord du métal

Scénario d'application typique

Industrie photovoltaïque

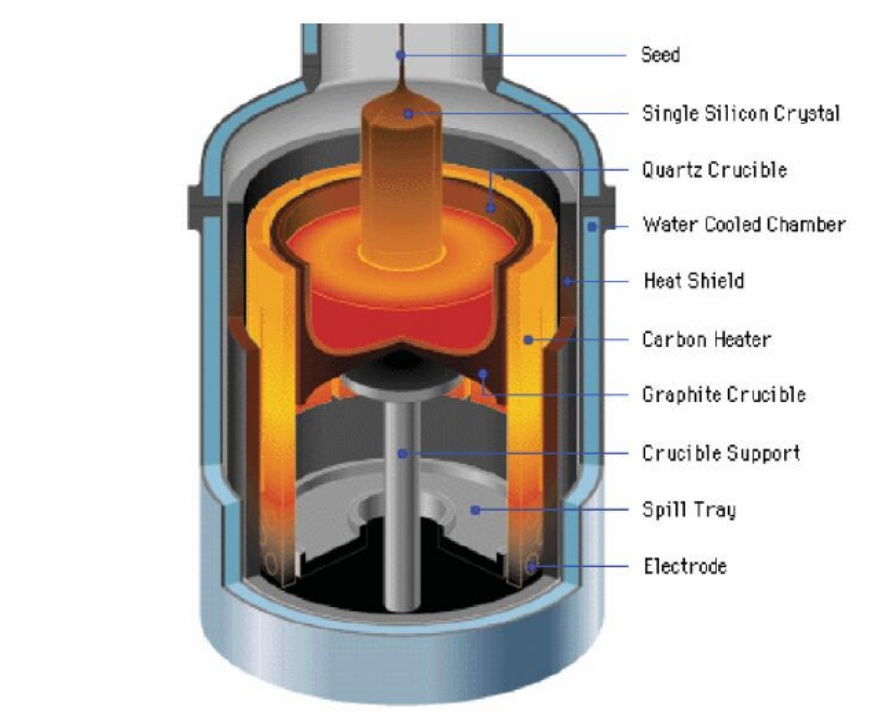

Dessin continu de tige de silicium monocristalline: Convient à la production de plaquette de silicium de grande taille G12, support ≥ 500 kg Capacité de chargement

Batterie TopCon de type N: Migration d'impureté ultra-low garantit la durée de vie minoritaire> 2 ms

Mise à niveau du champ thermique: compatible avec les modèles de four à cristal monocristal (PVI, ferrotec, etc.)

Fabrication de semi-conducteurs

Croissance monocristalline de silicium monocristalline de 8-12 pouces: Ré bien-vis des exigences de la propreté de la classe 10 de la classe-10 Semi-Standard

Cristaux dopés spéciaux: contrôle précis de l'uniformité de distribution de bore / phosphore

Semi-conducteur de troisième génération: processus compatible de préparation à cristaux monocristaux SIC

Domaine de recherche scientifique

Recherche et développement de tranches de silicium ultra-minces pour les cellules solaires spatiales

Test de croissance des nouveaux matériaux cristallins (germanium, arséniure de gallium)

Recherche de paramètres limites (3000 ℃ Expérience de fusion à ultra-haute température)

Système d'assurance qualité

Certification ISO 9001/14001 Dual System

Fournir un rapport de test de matériel pour les clients (analyse de composition XRD, microstructure SEM)

Système de traçabilité du processus entier (marquage laser + stockage de blockchain)
