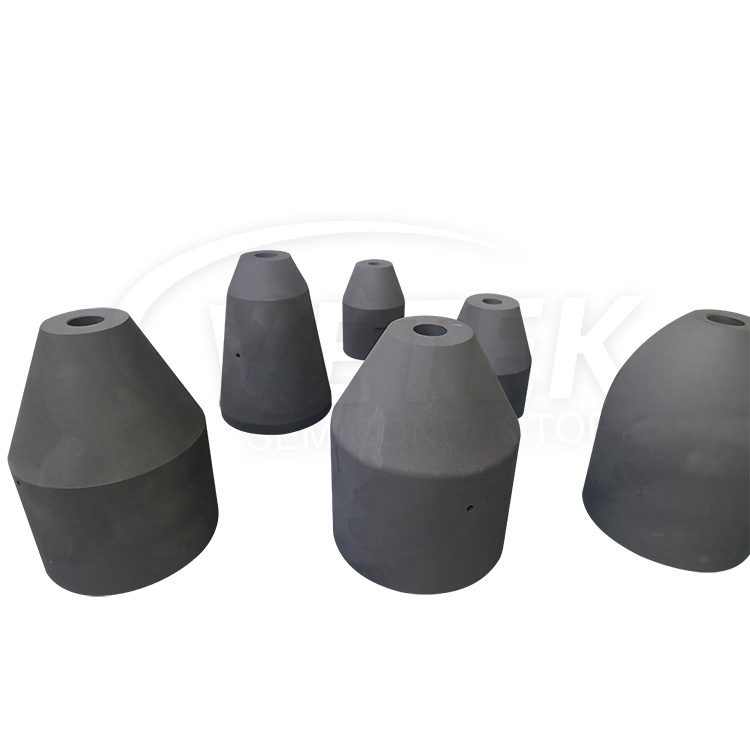

Tirer le gabarit monocristalliné en silicium

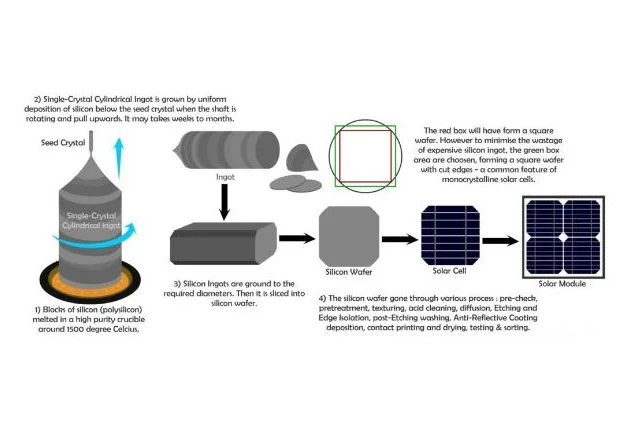

Le gabarit monocristallisé en silicium à traction de produit de produit de l'attaque de VetekSeMICON est conçu pour la méthode du silicium monocristallique par la méthode CZ dans l'industrie PV. Bienvenue pour nous enquêter.

Fonctions de base et moments forts techniques

●  Contrôle ultra de pureté

Selon les besoins des clients, fournissez des matériaux photovoltaïques ou semi-conducteurs, contenu d'impureté <5 ppm, pour assurer la pureté du silicium monocristal jusqu'à des normes de qualité électronique (GB / T 12963)

●  Gestion de champ de température intelligente

Système de contrôle de température indépendant à 7 zones, ± 0,5 ℃ Contrôle de précision, support CZ / FZ Mode de croissance à deux cristaux Commutation libre (Affichage dynamique des changements de courbe de température, améliorer la visualisation)

●  Longue durée de vie

Avec une technologie de revêtement composite multicouches, un seul moule peut effectuer plus de 3000 cycles de traction en cristal, réduisant les coûts de maintenance de 60%

Scénario d'application typique

● Des plaquettes de grande taille supérieures à 8 pouces: conception spéciale de champ thermique pour répondre aux besoins d'une croissance des cristaux de 300 mm de diamètre

● Photofoltaïque N-Type monocristallin Silicon Wafer: Contrôle du contenu en oxygène <12PPMA, adapté au processus de batterie Topcon

● RET à semi-conducteurs composés: compatible avec le GaAs, la SIC et d'autres matériaux semi-conducteurs de troisième génération

Pourquoi choisir notre solution?

●  Contrôle précis des paramètres

Optimisation de la morphologie de l'interface solide-liquide par algorithme AI, densité de dislocation <500 / cm² (vérification semi-standard)

●  Capacité de livraison rapide

Prise en charge des services personnalisés: Confirmation complète du dessin dans les 5 jours ouvrables → 30 jours de livraison

●  Réseau de services mondial

Fournir un centre de service en ligne professionnel, en fournissant 7 × 24 heures
