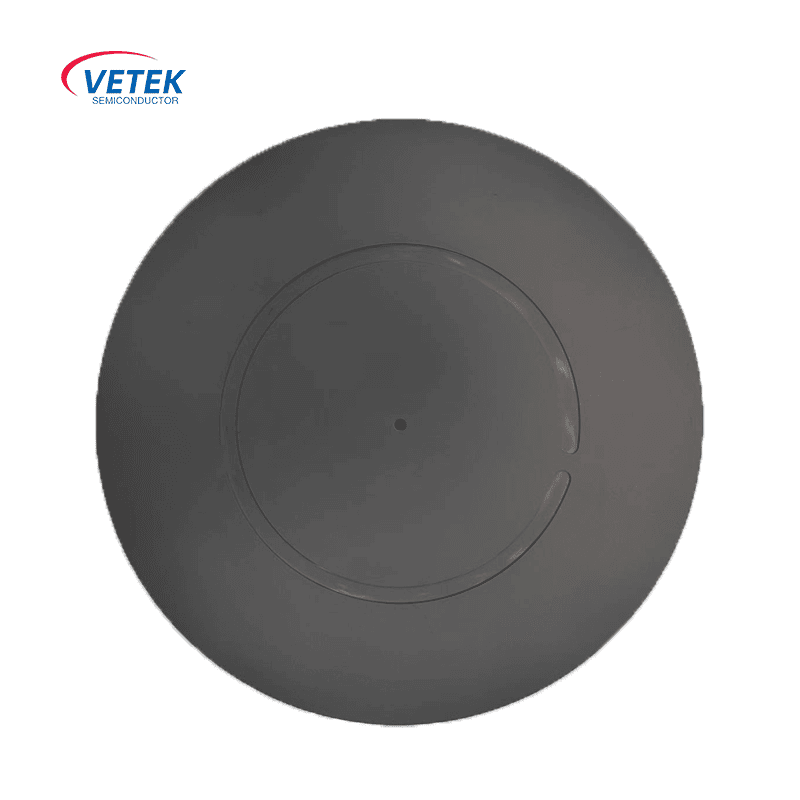

Undertaker graphite épi de la plaquette unique

Description:

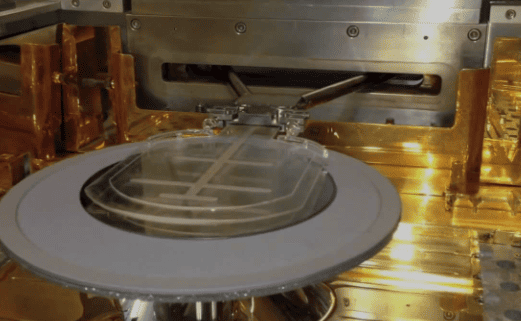

Le suscepteur de graphite EPI à la plaquette unique comprend un ensemble de plateaux de graphite, d'anneau de graphite et d'autres accessoires, en utilisant un substrat de graphite de haute pureté + un dépôt de vapeur de vapeur en silicium Structure composite de carbure de carbure, en tenant compte de la stabilité à haute température, de l'inertie chimique et de l'uniformité des champs thermiques. Il s'agit de la composante de roulement centrale de la feuille épitaxiale de haute précision dans la production de masse.

Innovation matérielle: revêtement graphite + sic

Graphite

● Conductivité thermique ultra-élevée (> 130 p / m · k), réponse rapide aux exigences de contrôle de la température, pour assurer la stabilité du processus.

● Coefficient de dilatation thermique faible (CTE: 4,6 × 10⁻⁶ / ° C), réduisez la déformation à haute température, prolongez la durée de vie.

Revêtement CVD sic

● Résistance à la corrosion. Résistez à l'attaque par des gaz de réaction tels que H₂, HCl et Sih₄. Il évite la contamination de la couche épitaxiale par volatilisation du matériau de base.

● Densification de surface: La porosité du revêtement est inférieure à 0,1%, ce qui empêche le contact entre le graphite et la tranche et empêche la diffusion des impuretés de carbone.

● Tolérance à haute température: Travail stable à long terme dans l'environnement supérieur à 1600 ° C, s'adapter à la forte demande de température de l'épitaxy SIC.

Conception d'optimisation du champ thermique et du flux d'air

Structure de rayonnement thermique uniforme

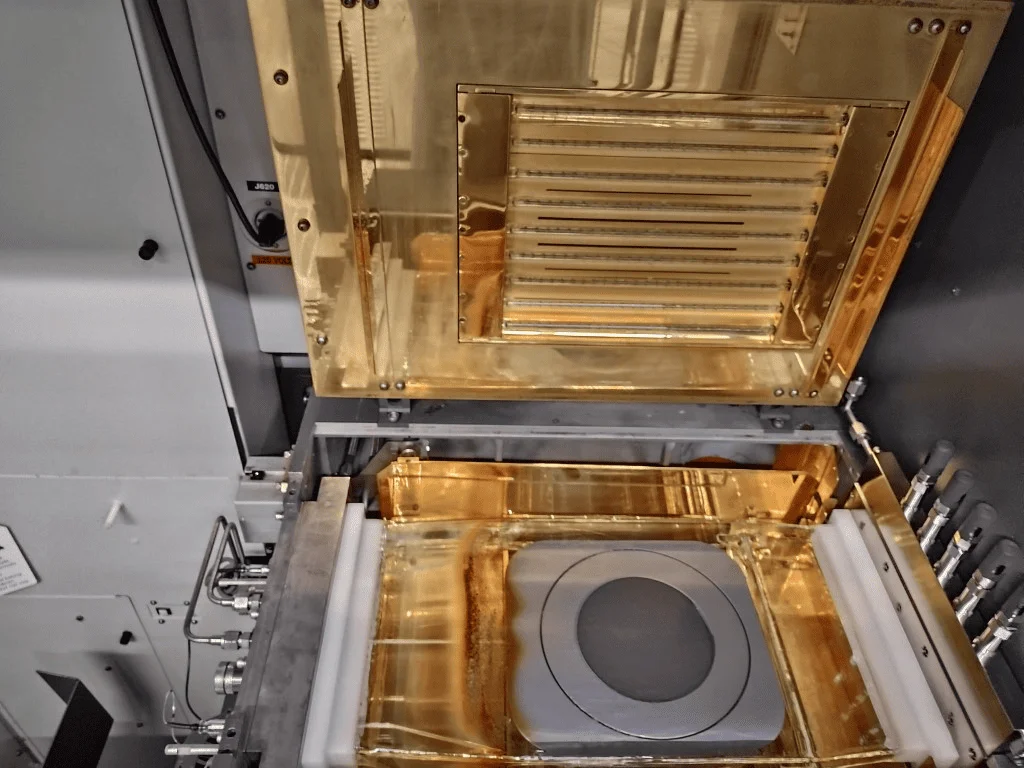

La surface du suscepteur est conçue avec plusieurs rainures de réflexion thermique, et le système de contrôle du champ thermique du dispositif ASM atteint l'uniformité de la température à ± 1,5 ° C (tranche de 6 pouces, plaquette de 8 pouces), garantissant la cohérence et l'uniformité de l'épaisseur de la couche épitaxiale (fluctuation <3%).

Technique de direction aérienne

Les trous de dérivation des bords et les colonnes de support inclinées sont conçus pour optimiser la distribution de flux laminaire du gaz de réaction sur la surface de la plaquette, réduire la différence de taux de dépôt causée par les courants de Foucault et améliorer l'uniformité du dopage.
