Technologie MOCVD

VeTek Semiconductor possède un avantage et une expérience dans les pièces de rechange de la technologie MOCVD.

MOCVD, le nom complet de Metal-Organic Chemical Vapor Deposition (dépôt chimique en phase vapeur métal-organique), peut également être appelé épitaxie en phase vapeur métal-organique. Les composés organométalliques sont une classe de composés possédant des liaisons métal-carbone. Ces composés contiennent au moins une liaison chimique entre un métal et un atome de carbone. Les composés métallo-organiques sont souvent utilisés comme précurseurs et peuvent former des films minces ou des nanostructures sur le substrat grâce à diverses techniques de dépôt.

Le dépôt chimique en phase vapeur organométallique (technologie MOCVD) est une technologie de croissance épitaxiale courante, la technologie MOCVD est largement utilisée dans la fabrication de lasers et de LED à semi-conducteurs. En particulier lors de la fabrication de LED, le MOCVD constitue une technologie clé pour la production de nitrure de gallium (GaN) et de matériaux associés.

Il existe deux formes principales d'épitaxie : l'épitaxie en phase liquide (LPE) et l'épitaxie en phase vapeur (VPE). L'épitaxie en phase gazeuse peut être divisée en dépôt chimique en phase vapeur organométallique (MOCVD) et épitaxie par jet moléculaire (MBE).

Les équipementiers étrangers sont principalement représentés par Aixtron et Veeco. Le système MOCVD est l'un des équipements clés pour la fabrication de lasers, de LED, de composants photoélectriques, d'alimentation, de dispositifs RF et de cellules solaires.

Principales caractéristiques des pièces détachées de technologie MOCVD fabriquées par notre société :

1) Haute densité et encapsulation complète : la base en graphite dans son ensemble se trouve dans un environnement de travail à haute température et corrosif, la surface doit être entièrement enveloppée et le revêtement doit avoir une bonne densification pour jouer un bon rôle protecteur.

2) Bonne planéité de la surface : étant donné que la base en graphite utilisée pour la croissance monocristalline nécessite une planéité de surface très élevée, la planéité d'origine de la base doit être maintenue après la préparation du revêtement, c'est-à-dire que la couche de revêtement doit être uniforme.

3) Bonne force de liaison : réduisez la différence de coefficient de dilatation thermique entre la base en graphite et le matériau de revêtement, ce qui peut améliorer efficacement la force de liaison entre les deux, et le revêtement n'est pas facile à fissurer après avoir subi une chaleur à haute et basse température. faire du vélo.

4) Conductivité thermique élevée : une croissance de copeaux de haute qualité nécessite que la base en graphite fournisse une chaleur rapide et uniforme, de sorte que le matériau de revêtement doit avoir une conductivité thermique élevée.

5) Point de fusion élevé, résistance à l'oxydation à haute température, résistance à la corrosion : le revêtement doit être capable de fonctionner de manière stable dans un environnement de travail à haute température et corrosif.



Placer un substrat de 4 pouces
Épitaxie bleu-vert pour la culture de LED
Logé dans la chambre de réaction
Contact direct avec la plaquette
Placer un substrat de 4 pouces
Utilisé pour faire pousser un film épitaxial UV LED
Logé dans la chambre de réaction
Contact direct avec la plaquette
Machine Veeco K868/Veeco K700
Epitaxie LED blanche / Epitaxie LED bleu-vert
Utilisé dans les équipements VEECO
Pour l'épitaxie MOCVD

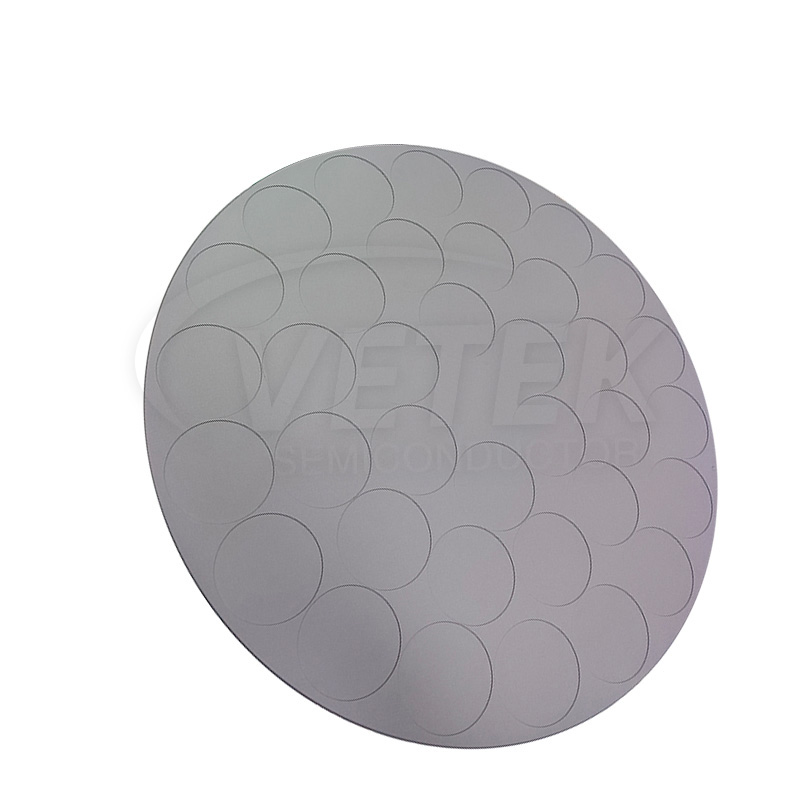

Suscepteur de revêtement SiC
Équipement Aixtron TS
Epitaxie ultraviolette profonde
Substrat de 2 pouces
Équipement Veeco
Epitaxie LED rouge-jaune
Substrat de plaquette de 4 pouces
Suscepteur enduit de TaC
(Récepteur LED SiC Epi/UV)
Suscepteur revêtu de SiC
(ALD/ Si Epi/ LED MOCVD Suscepteur)


View as

Donc enrobage du support

Donc enrobage du support

Vetek Semiconductor se concentre sur la recherche et le développement et l'industrialisation du revêtement SIC CVD et du revêtement TAC CVD. Prenant l'exemple du revêtement de revêtement SIC comme exemple, le produit est hautement traité avec une haute précision, un revêtement SIC CVD dense, une résistance à haute température et une forte résistance à la corrosion. Votre demande en nous est la bienvenue.
Disque d'ensemble de revêtement SIC

Disque d'ensemble de revêtement SIC

Vetek Semiconductor est le premier fabricant de revêtements CVD SIC en Chine, propose un disque d'ensemble de revêtement SIC dans les réacteurs AIXTRON MOCVD. Ces disques d'ensemble de revêtement SIC sont fabriqués à l'aide d'un graphite de haute pureté et comportent un revêtement CVD SIC avec une impureté inférieure à 5 ppm. Votre demande est la bienvenue.

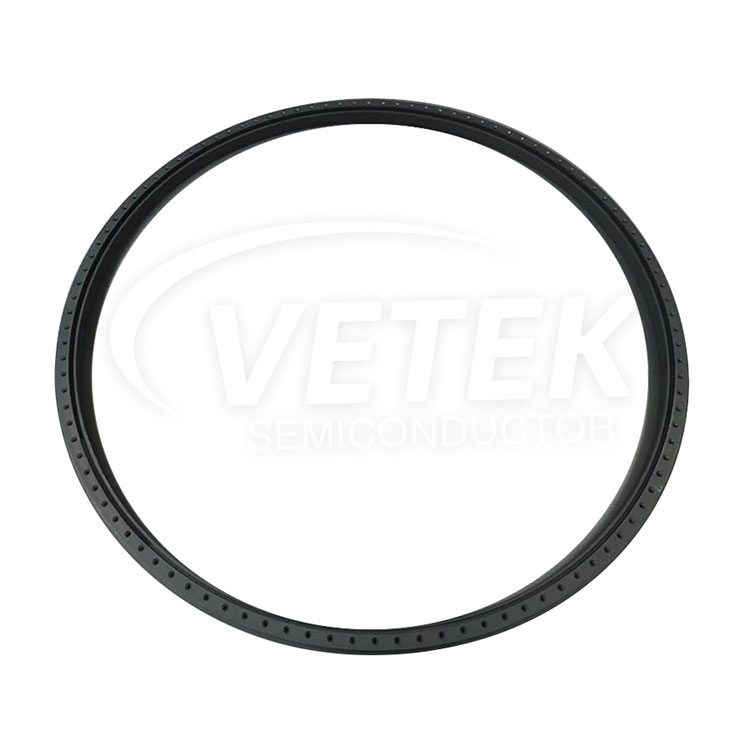

Centre de collection de revêtement SIC

Centre de collection de revêtement SIC

Vetek Semiconductor est un fabricant réputé pour le revêtement SIC CVD en Chine, vous apporte le centre de collecteur de revêtement SIC de pointe dans le système AIXTRON G5 MOCVD. Ce centre de collecteur de revêtement SIC est méticuleusement conçu avec du graphite de haute pureté et possède un revêtement avancé de CVD SIC, assurant une stabilité à haute température, une résistance à la corrosion, une pureté élevée. Avant de coopérer avec vous!

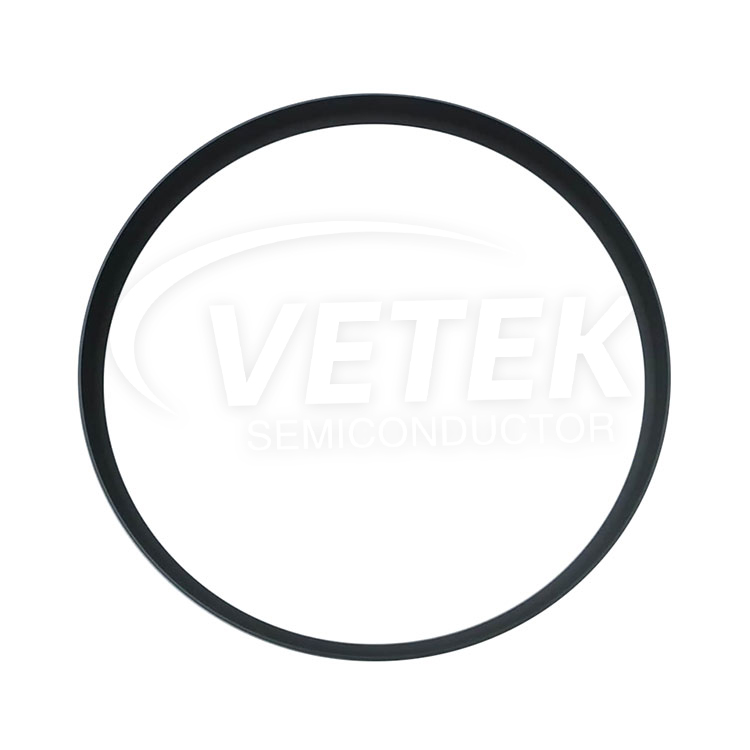

Top collecteur de revêtement sic

Top collecteur de revêtement sic

Bienvenue à Vetek Semiconductor, votre fabricant de confiance de revêtements CVD SIC. Nous sommes fiers d'offrir un haut de collecteur de revêtement Aixtron SIC, qui sont conçus de manière experte en utilisant du graphite de haute pureté et comportent un revêtement SIC CVD à la pointe de la technologie avec une impureté inférieure à 5 ppm. N'hésitez pas à nous contacter avec des questions ou des demandes

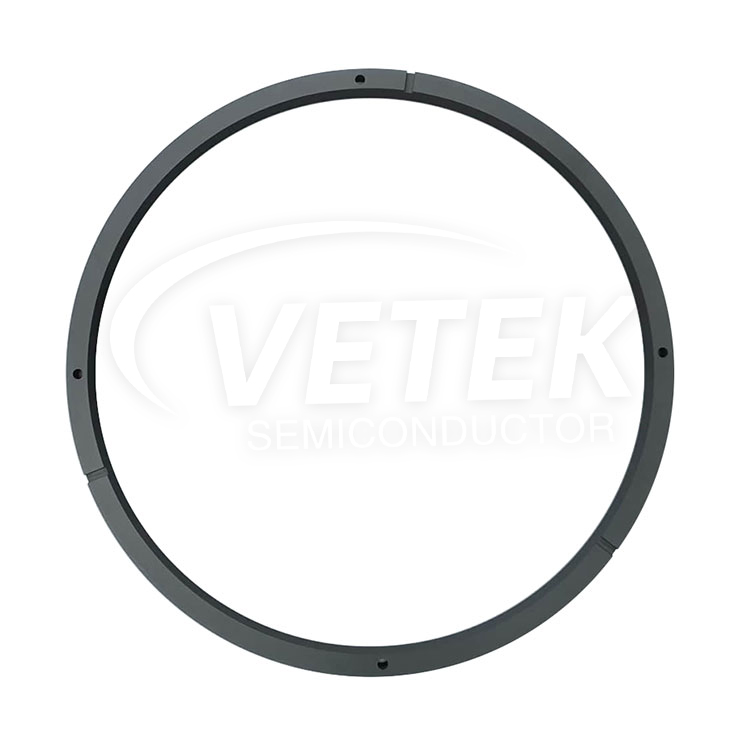

SiC Coating Collector Bottom

SiC Coating Collector Bottom

Avec notre expertise dans la fabrication de revêtement CVD SIC, Vetek Semiconductor présente fièrement le fond, le centre et le haut du collecteur de revêtement Aixtron SIC. Ces fond de collecteur de revêtement SIC sont construits en utilisant du graphite de haute pureté et sont enduits de CVD SIC, garantissant une impureté inférieure à 5 ppm. N'hésitez pas à nous contacter pour plus d'informations et de demandes de renseignements.
Segments de couverture de revêtement sic intérieur

Segments de couverture de revêtement sic intérieur

Chez Vetek Semiconductor, nous nous spécialisons dans la recherche, le développement et l'industrialisation du revêtement CVD SIC et du revêtement TAC CVD. Un produit exemplaire est les segments de couverture de revêtement SIC intérieurs, qui subissent un traitement étendu pour obtenir une surface CVD SIC très précise et densément enrobée. Ce revêtement démontre une résistance exceptionnelle à des températures élevées et offre une protection robuste de la corrosion. N'hésitez pas à nous contacter pour toute demande.
En tant que fabricant et fournisseur professionnel Technologie MOCVD en Chine, nous avons notre propre usine. Que vous ayez besoin de services personnalisés pour répondre aux besoins spécifiques de votre région ou que vous souhaitiez acheter avancé et durable Technologie MOCVD en Chine, vous pouvez nous laisser un message.
