Demi-lune pour chambre de réaction LPE

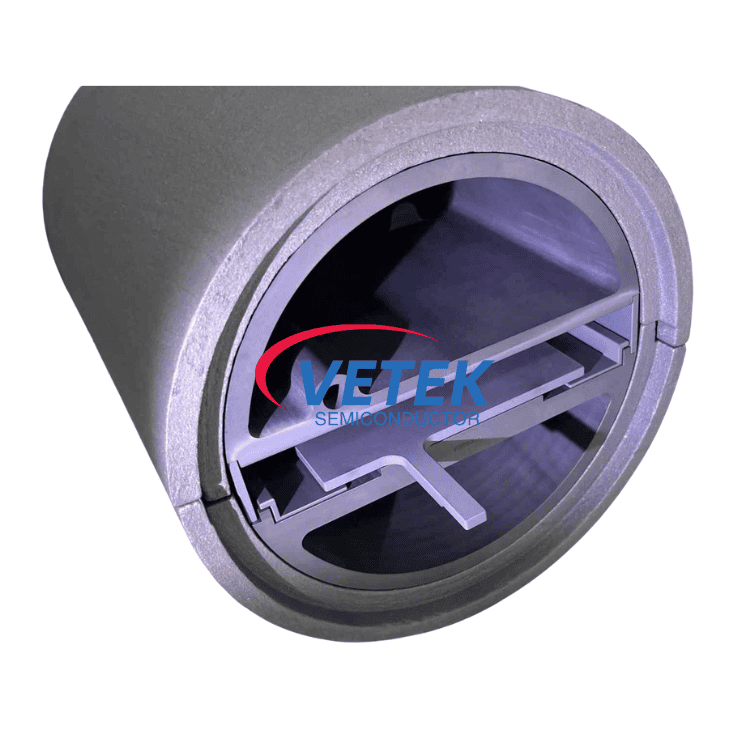

Qu'est-ce qu'une demi-lune dans une chambre de réaction LPE ?

Dans de nombreux réacteurs horizontaux LPE, le Halfmoon fait partie de l'ensemble chambre interne. Différents fabricants d’équipements peuvent utiliser des structures légèrement différentes, mais la fonction est généralement similaire. Le composant est généralement séparé en sections supérieure et inférieure :

• Demi-lune supérieure :La partie supérieure sert principalement de structure de support à l'intérieur du réacteur. Puisqu'il reste proche de la zone de traitement à haute température pendant de longues périodes, le matériau doit rester stable sans déformation évidente après des cycles thermiques répétés. Un autre point important est la stabilité chimique. Lors de l'épitaxie SiC, l'environnement de la chambre contient des gaz réactifs, la surface du graphite doit donc être correctement protégée.
• Demi-lune inférieure :La section inférieure est reliée à proximité de la zone du tube de quartz et de l'ensemble rotatif. Il intervient dans l'introduction des gaz et le support mécanique lors de la croissance épitaxiale. Comparée aux pièces structurelles en graphite ordinaires, la demi-lune inférieure est généralement confrontée à des exigences plus élevées en matière de résistance à l'oxydation et de stabilité aux chocs thermiques en raison du chauffage et du refroidissement continus pendant le fonctionnement du réacteur.

Principales caractéristiques de VETEK Halfmoon pour chambre de réaction LPE

1. Substrat graphite de haute pureté

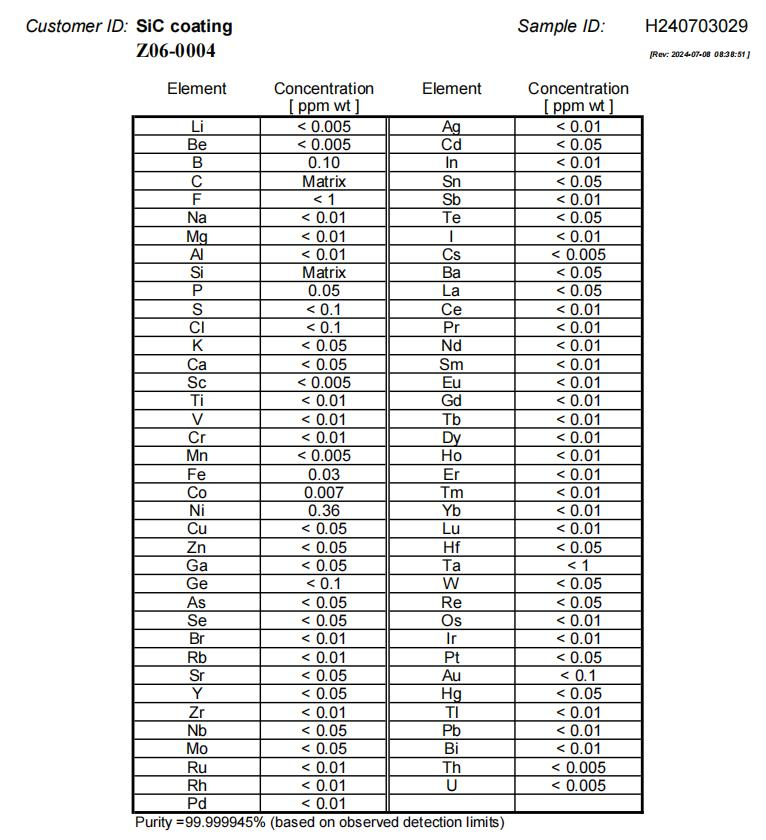

Le matériau de base est du graphite de haute pureté adapté aux environnements de traitement des semi-conducteurs. La pureté du matériau est importante dans l'épitaxie SiC car la contamination métallique peut affecter la stabilité de la croissance cristalline et la qualité du film. VETEK utilise des matériaux en graphite purifié avec des niveaux d'impuretés contrôlés pour cette application.

2. Revêtement avancé CVD SiC et TaC

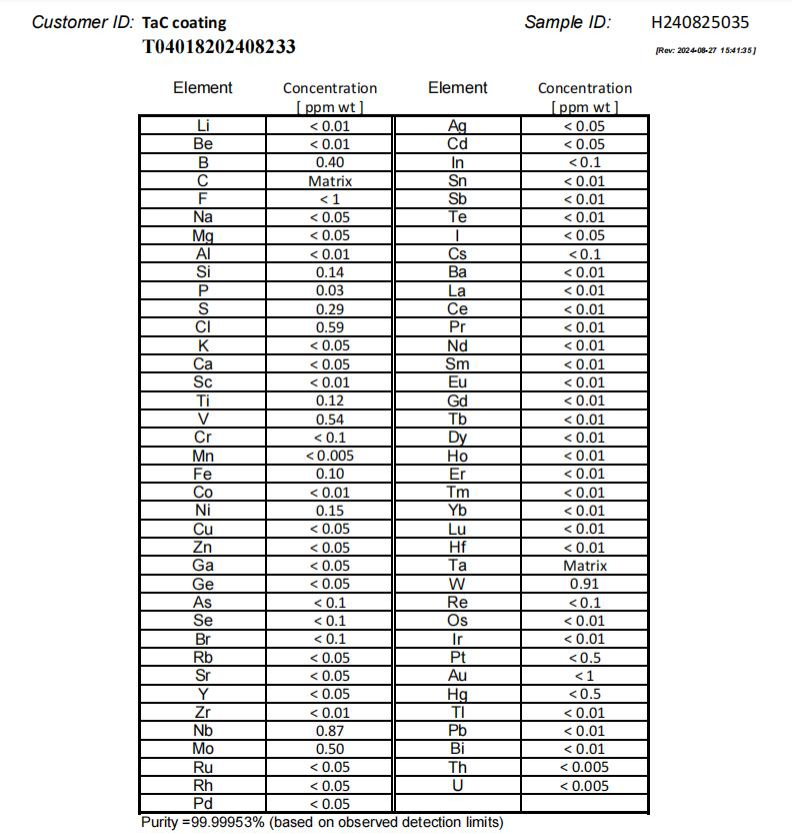

La plupart des composants Halfmoon sont recouverts de CVD SiC pour améliorer la protection de surface dans des conditions de processus à haute température. Pour les environnements plus exigeants, le revêtement TaC est également disponible. Les avantages typiques des structures revêtues comprennent :

• meilleure résistance aux gaz de processus corrosifs
• génération de particules inférieure
• durabilité de surface améliorée
• meilleure stabilité lors des cycles thermiques

En pratique, le choix du revêtement dépend généralement de la température du réacteur, de la chimie du procédé et de la durée de vie attendue.

3. Excellente stabilité thermique

Conçu pour les environnements de traitement de semi-conducteurs à haute température, le VETEK Halfmoon maintient la stabilité dimensionnelle et l'intégrité structurelle pendant des cycles épitaxiaux prolongés, ce qui le rend parfaitement adapté aux équipements LPE et MOCVD.

4. Usinage CNC de précision

VETEK possède des capacités avancées d'usinage de précision CNC avec un contrôle dimensionnel au niveau du micron, garantissant une excellente compatibilité avec les structures complexes de réacteurs LPE et les exigences d'équipement personnalisées.

5. Longue durée de vie

Grâce à une technologie d'adhésion de revêtement optimisée et au traitement des matériaux de haute pureté, les composants VETEK Halfmoon démontrent une excellente durabilité sous des cycles thermiques répétés et des gaz de processus corrosifs, réduisant ainsi la fréquence de maintenance et les coûts totaux d'exploitation.

Avantages techniques

Applications

La demi-lune VETEK pour chambre de réaction LPE est largement utilisée dans :

• Systèmes d'épitaxie au carbure de silicium (SiC)
• Réacteurs horizontaux LPE
• Équipement de croissance épitaxiale de semi-conducteurs
• Chambres de traitement CVD à haute température
• Systèmes avancés de champ thermique à semi-conducteurs
• Systèmes de croissance de cristaux SiC
• Fabrication de semi-conducteurs de troisième génération

Nos produits sont compatibles avec plusieurs plates-formes d'équipement grand public de l'industrie et peuvent être personnalisés selon les dessins du client ou les spécifications du réacteur.

Pourquoi choisir le semi-conducteur VETEK ?

VETEK Semiconductor se concentre depuis de nombreuses années sur les composants semi-conducteurs en graphite et les technologies de revêtement. Depuis 2016, la société a continué à développer ses capacités en matière de traitement de purification, d'usinage de précision du graphite et de production de revêtements CVD pour les applications semi-conductrices.

Capacités VETEK :

• Expérience avec les composants d'épitaxie SiC et les pièces de réacteur
• Production interne de revêtements CVD SiC et TaC
• Contrôle de la purification des matériaux au niveau des semi-conducteurs
• Fabrication sur mesure à partir de dessins ou d'échantillons
• Capacité de production stable pour les commandes par lots
• Fourniture de feutres de graphite et de matériaux pour champs thermiques
• Système de gestion de la qualité ISO9001
• Support technique pour les clients étrangers

FAQ

(1) Quelle est la fonction de la Demi-Lune dans un réacteur LPE ?

Le composant Halfmoon prend en charge le guidage du flux de gaz, l'intégration de la structure de la chambre, la gestion de la température et la rotation du suscepteur à l'intérieur de la chambre de réaction épitaxiale.

(2) La demi-lune est-elle en contact direct avec la plaquette ?

Normalement non. Dans la plupart des structures de réacteur LPE, la demi-lune reste autour de la chambre plutôt que de toucher directement la tranche.

(3) Pourquoi utiliser un revêtement SiC ou TaC sur la surface ?

Le revêtement est principalement destiné à la protection. Lors de l'épitaxie SiC, les pièces en graphite sont exposées à des températures élevées et à des gaz réactifs pendant de longues périodes. Le revêtement contribue à améliorer la résistance à l’oxydation et réduit l’usure de la surface et la génération de particules.

(4) La pièce peut-elle être personnalisée ?

Oui. La plupart des pièces Halfmoon sont en fait fabriquées selon la structure du réacteur et les dessins du client, car les dimensions et les détails d'installation varient souvent d'une plate-forme d'équipement à l'autre.
