Des produits

En tant que fabricant de produits et chefs de produit de semi-conducteur de premier plan en Chine, le semi-conducteur Vetek s'est concentré sur divers types de produits sucepteurs tels que le suscepteur EPI LED UV, le suscepteur de revêtement SIC, le suscepteur MOCVD. Veteksemi prend en charge les services de produits personnalisés et attend avec impatience votre consultation.

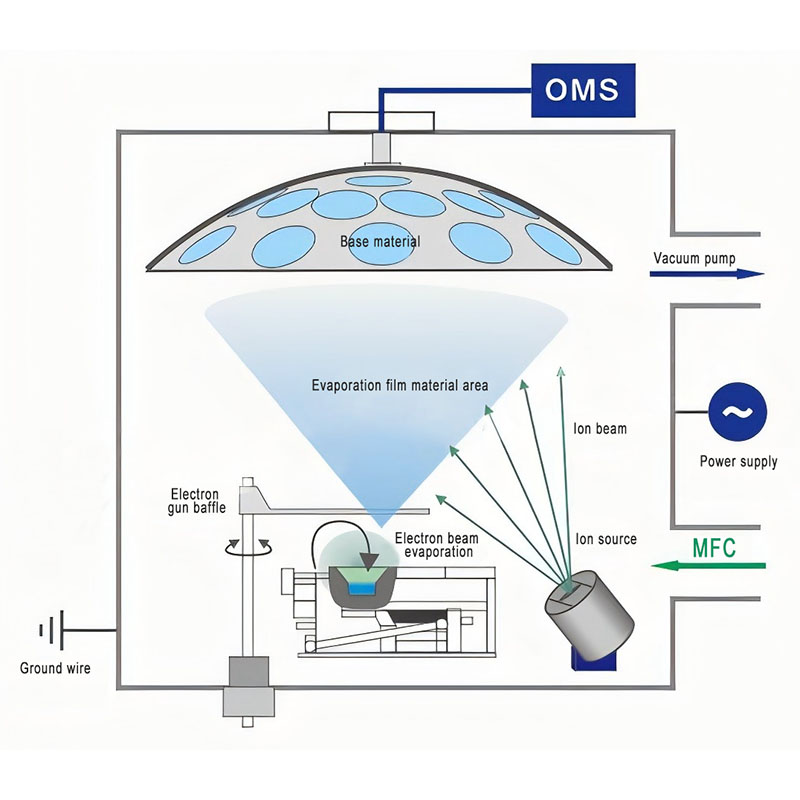

Le dépôt de vapeur physique de Vetek Semiconductor (PVD) est une technologie de processus avancée largement utilisée dans le traitement de surface et la préparation des couches minces. La technologie PVD utilise des méthodes physiques pour transformer directement les matériaux du solide ou du liquide au gaz et former un film mince à la surface du substrat cible. Cette technologie présente les avantages de haute précision, d'uniformité élevée et d'adhésion forte, et est largement utilisé dans les semi-conducteurs, les dispositifs optiques, les revêtements d'outils et les revêtements décoratifs. Bienvenue à discuter avec nous!

La technologie de projection thermique de Vetek Semiconductor joue un rôle extrêmement important dans l'application de revêtement de creusets frittés pour les matériaux de condensateurs céramiques multicouches (MLCC) haut de gamme. Avec la miniaturisation continue et les hautes performances des appareils électroniques, la demande de condensateurs MLCC à technologie de projection thermique augmente également rapidement, en particulier dans les applications haut de gamme. Au plaisir de créer des affaires à long terme avec vous.

La technologie de projection thermique de Vetek Semiconductor joue un rôle essentiel dans l'application des bras robotisés de manipulation de plaquettes, en particulier dans les environnements de fabrication de semi-conducteurs qui nécessitent une haute précision et une grande propreté. Cette technologie améliore considérablement la durabilité, la fiabilité et l'efficacité de travail de l'équipement en recouvrant des matériaux spéciaux sur la surface du bras robotique de manipulation des plaquettes. Bienvenue à nous enquêter.

La technologie thermique de la pulvérisation thermique semi-conductrice de semi-conductrice VETEK est un processus avancé qui pulvérise les matériaux dans un état fondu ou semi-mollé sur la surface d'un substrat pour former un revêtement. Cette technologie est largement utilisée dans le domaine de la fabrication de semi-conducteurs, principalement utilisée pour créer des revêtements avec des fonctions spécifiques à la surface du substrat, telles que la conductivité, l'isolation, la résistance à la corrosion et la résistance à l'oxydation. Les principaux avantages de la technologie de pulvérisation thermique comprennent une grande efficacité, une épaisseur de revêtement contrôlable et une bonne adhésion de revêtement, ce qui le rend particulièrement important dans le processus de fabrication de semi-conducteurs qui nécessite une haute précision et une fiabilité. Dans l'attente de votre demande.

Nanopowder à phase MAX de Veteksemi MAX de Veteksemi offre des propriétés thermiques et électriques exceptionnelles, idéales pour les applications avancées de science de l'électronique et des matériaux. Avec une résistance à l'oxydation supérieure et une stabilité à haute température, la nanopourbe de Veteksemi est la solution parfaite pour les technologies innovantes de semi-conducteur.
