Caractéristiques de l'épitaxie de silicium

Epitaxie de siliciumest un processus de base crucial dans la fabrication moderne de semi-conducteurs. Il fait référence au processus de croissance d'une ou plusieurs couches de films minces de silicium monocristallin avec une structure cristalline, une épaisseur, une concentration et un type de dopage spécifiques sur un substrat de silicium monocristallin poli avec précision. Ce film développé est appelé couche épitaxiale (Epitaxial Layer ou Epi Layer), et une tranche de silicium avec une couche épitaxiale est appelée tranche de silicium épitaxiale. Sa caractéristique principale est que la couche de silicium épitaxiale nouvellement développée est une continuation de la structure de réseau du substrat en cristallographie, conservant la même orientation cristalline que le substrat, formant une structure monocristalline parfaite. Cela permet à la couche épitaxiale d'avoir des propriétés électriques conçues avec précision, différentes de celles du substrat, fournissant ainsi une base pour la fabrication de dispositifs semi-conducteurs hautes performances.

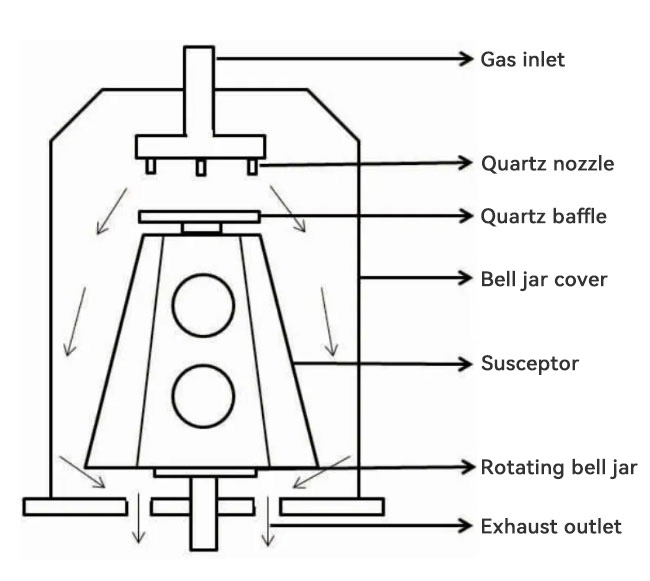

Suscepteur épitaxial vertical pour l'épitaxie du silicium

Ⅰ. Qu’est-ce que l’épitaxie de silicium ?

1) Définition: L'épitaxie de silicium est une technologie qui consiste à déposer des atomes de silicium sur un substrat de silicium monocristallin par des méthodes chimiques ou physiques et à les disposer selon la structure de réseau du substrat pour faire croître un nouveau film mince de silicium monocristallin.

2） Correspondance des treillis: La caractéristique principale est l'ordre de la croissance épitaxiale. Les atomes de silicium déposés ne sont pas empilés de manière aléatoire, mais sont disposés selon l'orientation cristalline du substrat sous la direction du « modèle » fourni par les atomes à la surface du substrat, permettant ainsi une réplication précise au niveau atomique. Cela garantit que la couche épitaxiale est un monocristal de haute qualité, plutôt que polycristallin ou amorphe.

3） Contrôlabilité: Le procédé d'épitaxie du silicium permet un contrôle précis de l'épaisseur de la couche de croissance (du nanomètre au micromètre), du type de dopage (type N ou type P) et de la concentration du dopage. Cela permet de former des régions présentant des propriétés électriques différentes sur la même plaquette de silicium, ce qui constitue la clé de la fabrication de circuits intégrés complexes.

4）Caractéristiques de l'interface: Une interface est formée entre la couche épitaxiale et le substrat. Idéalement, cette interface est atomiquement plate et sans contamination. Cependant, la qualité de l'interface est essentielle aux performances de la couche épitaxiale, et tout défaut ou contamination peut affecter les performances finales du dispositif.

Ⅱ. Principes de l'épitaxie du silicium

La croissance épitaxiale du silicium dépend principalement de la fourniture de l'énergie et de l'environnement appropriés pour que les atomes de silicium migrent à la surface du substrat et trouvent la position de réseau la plus basse énergie pour la combinaison. La technologie la plus couramment utilisée à l’heure actuelle est le dépôt chimique en phase vapeur (CVD).

Dépôt chimique en phase vapeur (CVD) : Il s’agit de la méthode courante pour réaliser l’épitaxie du silicium. Ses principes de base sont :

● Transport de précurseurs: Des gaz contenant un élément de silicium (précurseur), tel que le silane (SiH4), le dichlorosilane (SiH2Cl2) ou le trichlorosilane (SiHCl3), et des gaz dopants (tels que la phosphine PH3 pour le dopage de type N et le diborane B2H6 pour le dopage de type P) sont mélangés dans des proportions précises et passés dans une chambre de réaction à haute température.

● Réaction superficielle: À haute température (généralement entre 900°C et 1200°C), ces gaz subissent une décomposition ou une réaction chimique à la surface du substrat de silicium chauffé. Par exemple, SiH4 → Si (solide) + 2H2 (gaz).

● Migration de surface et nucléation: Les atomes de silicium produits par décomposition sont adsorbés à la surface du substrat et migrent sur la surface, trouvant finalement le bon site de réseau pour se combiner et commencer à former un nouveau noyau unique.couche de cristal. La qualité du silicium de croissance épitaxiale dépend en grande partie de la maîtrise de cette étape.

● Croissance en couches: La couche atomique nouvellement déposée répète continuellement la structure de réseau du substrat, se développe couche par couche et forme une couche de silicium épitaxiale d'une épaisseur spécifique.

Paramètres clés du processus : La qualité du processus d'épitaxie du silicium est strictement contrôlée et les paramètres clés incluent :

● Température: affecte la vitesse de réaction, la mobilité de la surface et la formation de défauts.

● Pression: affecte le transport du gaz et le chemin de réaction.

● Débit de gaz et rapport: détermine le taux de croissance et la concentration de dopage.

● Propreté de la surface du support: Tout contaminant peut être à l'origine de défauts.

● Autres technologies: Bien que le CVD soit le courant dominant, des technologies telles que l'épitaxie par faisceau moléculaire (MBE) peuvent également être utilisées pour l'épitaxie du silicium, notamment en R&D ou dans des applications spéciales qui nécessitent un contrôle de très haute précision.Le MBE évapore directement les sources de silicium dans un environnement ultra-vide, et des faisceaux atomiques ou moléculaires sont directement projetés sur le substrat pour la croissance.

Ⅲ. Applications spécifiques de la technologie d'épitaxie du silicium dans la fabrication de semi-conducteurs

La technologie de l'épitaxie du silicium a considérablement élargi la gamme d'applications des matériaux à base de silicium et constitue un élément indispensable de la fabrication de nombreux dispositifs semi-conducteurs avancés.

● Technologie CMOS: Dans les puces logiques hautes performances (telles que les CPU et les GPU), une couche de silicium épitaxial faiblement dopée (P− ou N−) est souvent cultivée sur un substrat fortement dopé (P+ ou N+). Cette structure de plaquette de silicium épitaxiale peut supprimer efficacement l'effet de verrouillage (Latch-up), améliorer la fiabilité du dispositif et maintenir la faible résistance du substrat, ce qui est propice à la conduction du courant et à la dissipation thermique.

● Transistors bipolaires (BJT) et BiCMOS: Dans ces dispositifs, l'épitaxie du silicium est utilisée pour construire avec précision des structures telles que la région de base ou de collecteur, et le gain, la vitesse et d'autres caractéristiques du transistor sont optimisés en contrôlant la concentration de dopage et l'épaisseur de la couche épitaxiale.

● Capteur d'images (CIS): Dans certaines applications de capteurs d'images, les plaquettes de silicium épitaxiales peuvent améliorer l'isolation électrique des pixels, réduire la diaphonie et optimiser l'efficacité de la conversion photoélectrique. La couche épitaxiale offre une zone active plus propre et moins défectueuse.

● Nœuds de processus avancés: À mesure que la taille des appareils continue de diminuer, les exigences en matière de propriétés des matériaux deviennent de plus en plus élevées. La technologie d'épitaxie du silicium, y compris la croissance épitaxiale sélective (SEG), est utilisée pour faire croître des couches épitaxiales de silicium ou de silicium-germanium (SiGe) contraintes dans des zones spécifiques afin d'améliorer la mobilité des porteurs et ainsi augmenter la vitesse des transistors.

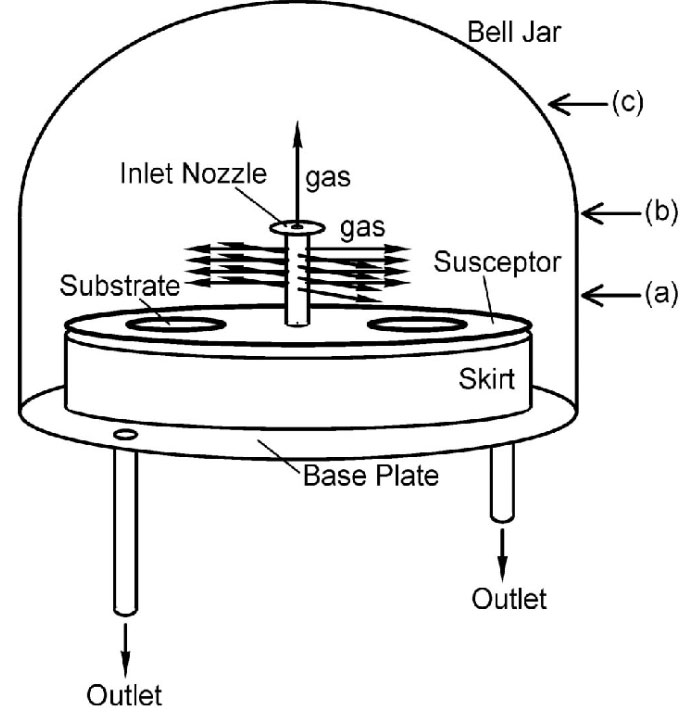

Suscepteur épitaxial horizontal pour l'épitaxie du silicium

Ⅳ.Problèmes et défis de la technologie d'épitaxie du silicium

Bien que la technologie d'épitaxie du silicium soit mature et largement utilisée, il existe encore certains défis et problèmes dans le processus de croissance épitaxiale du silicium :

● Contrôle des défauts: Divers défauts cristallins tels que des défauts d'empilement, des dislocations, des lignes de glissement, etc. peuvent être générés lors de la croissance épitaxiale. Ces défauts peuvent sérieusement affecter les performances électriques, la fiabilité et le rendement de l'appareil. Le contrôle des défauts nécessite un environnement extrêmement propre, des paramètres de processus optimisés et des substrats de haute qualité.

● Uniformité: Atteindre une uniformité parfaite de l'épaisseur de la couche épitaxiale et de la concentration de dopage sur des tranches de silicium de grande taille (telles que 300 mm) est un défi permanent. La non-uniformité peut entraîner des différences dans les performances des appareils sur la même tranche.

● Autodopage: Au cours du processus de croissance épitaxiale, des dopants à haute concentration dans le substrat peuvent pénétrer dans la couche épitaxiale en croissance par diffusion en phase gazeuse ou diffusion à l'état solide, provoquant un écart de la concentration de dopage de la couche épitaxiale par rapport à la valeur attendue, en particulier près de l'interface entre la couche épitaxiale et le substrat. C’est l’un des problèmes qui doivent être résolus dans le processus d’épitaxie du silicium.

● Morphologie des surfaces: La surface de la couche épitaxiale doit rester très plane, et toute rugosité ou défaut de surface (tel qu'un voile) affectera les processus ultérieurs tels que la lithographie.

● Coût: Par rapport aux plaquettes de silicium polies ordinaires, la production de plaquettes de silicium épitaxiales ajoute des étapes de processus et des investissements en équipements supplémentaires, ce qui entraîne des coûts plus élevés.

● Les défis de l'épitaxie sélective: Dans les procédés avancés, la croissance épitaxiale sélective (croissance uniquement dans des zones spécifiques) impose des exigences plus élevées en matière de contrôle du procédé, telles que la sélectivité du taux de croissance, le contrôle de la prolifération latérale, etc.

Ⅴ.Conclusion

En tant que technologie clé de préparation de matériaux semi-conducteurs, la caractéristique principale deépitaxie de siliciumest la capacité de faire croître avec précision des couches de silicium épitaxial monocristallin de haute qualité avec des propriétés électriques et physiques spécifiques sur des substrats de silicium monocristallin. Grâce à un contrôle précis de paramètres tels que la température, la pression et le débit d'air dans le processus d'épitaxie du silicium, l'épaisseur de la couche et la répartition du dopage peuvent être personnalisées pour répondre aux besoins de diverses applications de semi-conducteurs telles que les CMOS, les dispositifs de puissance et les capteurs.

Bien que la croissance épitaxiale du silicium soit confrontée à des défis tels que le contrôle des défauts, l'uniformité, l'autodopage et le coût, avec l'avancement continu de la technologie, l'épitaxie du silicium reste l'un des principaux moteurs de l'amélioration des performances et de l'innovation fonctionnelle des dispositifs semi-conducteurs, et sa position dans la fabrication de plaquettes de silicium épitaxiales est irremplaçable.
