Conclusion fondamentale :La sélection du bon revêtement CVD SiC, TaC ou Solid SiC détermine directement les niveaux de particules et la durée de vie des composants sur les lignes d'épitaxie/gravure. Cet article fournit des limites de sélection claires par température, atmosphère et processus, associées aux principales solutions de remplacement d'équipement et à des indicateurs clés, pour vous aider à prendre des décisions rapides et à réduire les risques.

Dans les processus GaN MOCVD, les suscepteurs à base de graphite recouverts de SiC peuvent généralement fonctionner de manière stable pendant des centaines d'heures à 1 100 °C sous une atmosphère de NH₃/H₂ ; cependant, en raison de la non-uniformité du champ thermique, les différences de durée de vie du revêtement entre les régions marginales et centrales peuvent dépasser 50 %. Dans les processus de croissance cristalline SiC PVT, lorsque la température dépasse 1 600 °C, le revêtement SiC commence à se sublimer et à se décomposer, nécessitant le passage au revêtement TaC ou aux solutions SiC solide. Les conséquences de la sélection d'un mauvais matériau de composant : au mieux, remplacement des consommables tous les 2 à 3 mois ; dans le pire des cas, la mise au rebut d'un four entier de plaquettes en raison d'une contamination par des particules. Cet article est rédigé par l'équipe technique de VeTek Semiconductor (sous la direction du Dr Xiao), dans le but d'établir un cadre de décision systématique de « modèle d'équipement → conditions de processus → sélection des composants → espérance de vie » pour les ingénieurs en épitaxie/gravure/PVT, vous aidant à faire correspondre rapidement les matériaux, contrôler les particules et évaluer les fournisseurs.

1. Comment sélectionner le revêtement SiC, le revêtement TaC ou le SiC solide en fonction des conditions du processus ?

Conclusion fondamentale :Décidez en fonction des trois dimensions « température → atmosphère → type de processus » : privilégiez le revêtement CVD SiC à ≤1 600 °C ; sélectionner TaC pour >2000°C ou atmosphères fortement corrosives ; donner la priorité au SiC solide pour les scénarios de gravure et de propreté ultra élevée.

Lors du choix des lignes de production, les ingénieurs demandent le plus souvent : « Pour mon équipement Aixtron/Veeco, utilisant l'épitaxie GaN ou SiC, à quelle température et sous quelle atmosphère, quel revêtement dois-je utiliser ? La réponse n’est pas compliquée, mais les trois dimensions doivent être liées entre elles.

La fenêtre de température est le premier seuil

Le revêtement CVD SiC peut toujours maintenir son intégrité structurelle en dessous d'environ 2 000 à 2 100 °C. Au-delà de cette plage, une évaporation incongrue (volatilisation préférentielle du silicium) se produit, conduisant à une rugosité de la surface et à une augmentation du nombre de particules. Le revêtement TaC a un point de fusion pouvant atteindre 3 880 °C et peut maintenir une pression de vapeur extrêmement faible, même dans des environnements de croissance cristalline PVT supérieurs à 2 400 °C. Le SiC solide ne présente aucun problème d'interface revêtement-substrat et convient à la gravure des composants de la chambre soumis à des chocs thermiques répétés.

L'atmosphère et la corrosivité déterminent la stabilité chimique du revêtement

Dans les environnements contenant du NH₃, du H₂ ou des gaz à base de chlore, le revêtement SiC fonctionne bien, mais le taux de corrosion du SiC par l'hydrogène à haute température est nettement supérieur à celui du TaC. Les données expérimentales montrent que le taux de corrosion du TaC dans l'ammoniac à haute température est d'environ 1/6 de celui du SiC, et dans l'hydrogène, il peut même être aussi faible que 1/10. Par conséquent, les conditions standard pour l’épitaxie SiC ou GaN MOCVD utilisent principalement un revêtement SiC, tandis que les scénarios de corrosion élevée ou d’ultra-haute température doivent passer au TaC.

Correspondance entre le type de processus et la fonction du composant

• Épitaxie GaN MOCVD / Si : privilégier le graphite de haute pureté + le suscepteur revêtu de SiC CVD, l'anneau de préchauffage

• Croissance cristalline SiC PVT : il est fortement recommandé de revêtir le revêtement TaC pour les composants en graphite à zone chaude.

• Gravure plasma (Focus Ring, etc.) : SiC massif ou graphite revêtu de SiC possible, en fonction des besoins en particules et du coût

• Pièces critiques de la chambre extrêmement sensibles aux particules : privilégier le SiC solide sans interface de revêtement

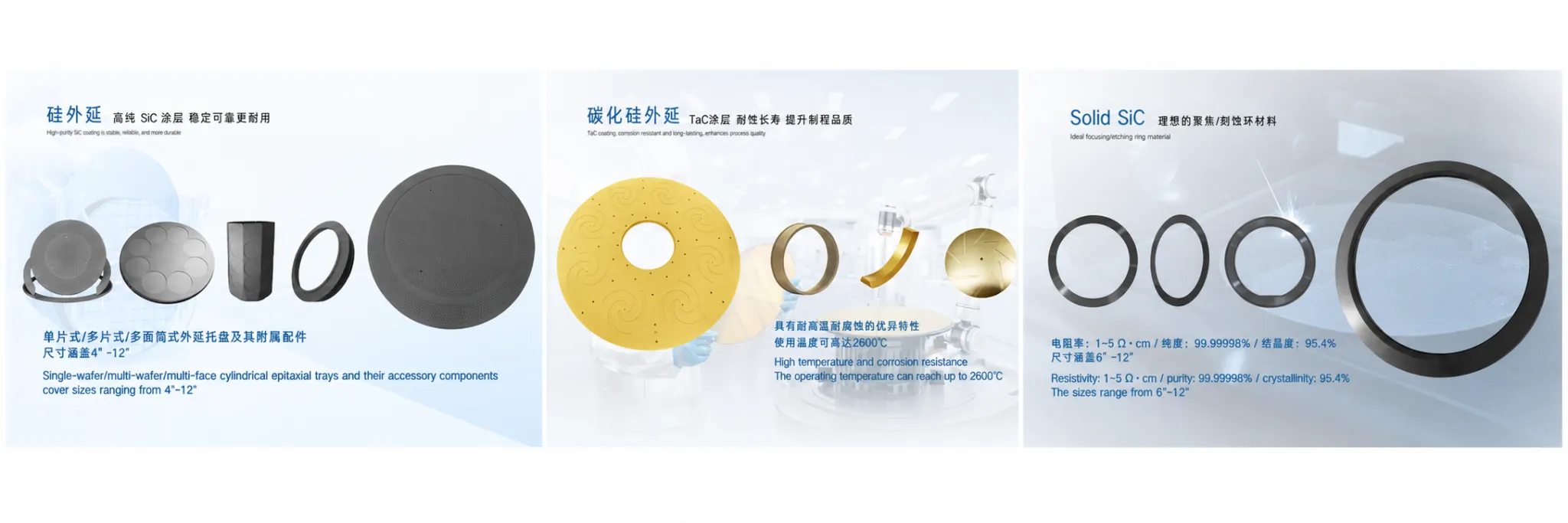

Figure 1 – Vitrine principale du produit VeTek

2. Compatibilité des suscepteurs en graphite Aixtron/Veeco et solutions de remplacement personnalisées

Conclusion fondamentale :VeTek prend en charge la personnalisation 1:1 basée sur les dessins du client ou les pièces de rechange d'origine, couvrant les principales plates-formes telles que Aixtron G10, Veeco K465i, ASM Epsilon, etc. Les produits standard peuvent être expédiés rapidement ; les pièces personnalisées prennent généralement 3 à 6 semaines.

Ce qui préoccupe le plus de nombreux ingénieurs n'est pas « de savoir si cela peut être fabriqué », mais « si cela peut être aussi stable que les pièces d'origine, avec un délai de livraison contrôlable et des rapports d'inspection complets disponibles ». L’une des principales capacités de VeTek est la personnalisation complète selon les dessins tout en restant compatible avec les grandes marques d’équipements.

Référence rapide sur la compatibilité des principaux équipements

Le tableau ci-dessous peut être utilisé directement pour l’examen technique interne ou l’évaluation des achats :

Dans les projets réels, nous recevons souvent des pièces de rechange originales ou des dessins CMM des clients. L'équipe technique, après avoir confirmé l'adéquation du champ thermique et les tolérances dimensionnelles, fournira des recommandations sur la pureté du substrat, l'épaisseur du revêtement et la rugosité de la surface, et fournira des échantillons pour vérification sur l'outil du client.

3. Paramètres clés pour l’uniformité de l’épaisseur du revêtement CVD SiC et le contrôle des particules

Conclusion fondamentale :L'uniformité de l'épaisseur contrôlée à ± 5 %, la densité proche de la valeur théorique et la rugosité de surface contrôlable sont au cœur de la suppression de la perte de poudre et de la contamination par les particules. L'objectif de pureté est inférieur à 5 ppm, avec des impuretés métalliques critiques suivies par GDMS/ICP-OES.

Les problèmes de particules sont presque le cauchemar de tout ingénieur en épitaxie. Une fois que le revêtement présente des points fins, des pores ou des microfissures locales, la poudre se répand sous l'effet de cycles thermiques répétés et d'attaques de gaz corrosifs, augmentant directement la densité des défauts de la tranche.

Épaisseur et uniformité

L'épaisseur typique du revêtement CVD SiC est de 100 à 200 μm. Grâce aux paramètres de processus et au contrôle du champ d'écoulement, VeTek stabilise l'uniformité de l'épaisseur à ± 5 %. Après plus de 1 000 cycles de choc thermique (température ambiante ↔ 1 100 °C), le revêtement ne présente aucune délamination et peut répondre aux exigences strictes du GaN MOCVD concernant les défauts de particules ≤ 0,1/cm².

Pureté et inspection

La pureté globale du revêtement et des composants peut être inférieure à 5 ppm, certains produits atteignant 99,99995 %. Nous utilisons ICP-OES et GDMS pour l'analyse des traces de métaux afin de garantir que les impuretés critiques telles que Fe et Ni restent à des niveaux contrôlables, évitant ainsi les interférences avec le dopage de la couche épitaxiale ou la concentration des porteurs.

Densité et état de surface

La couche polycristalline β-SiC formée par le procédé CVD a une densité proche de la valeur théorique (environ 3,21 g/cm³) avec une porosité extrêmement faible. La rugosité de surface (Ra) peut être ajustée en fonction des exigences du processus du client, garantissant ainsi un verrouillage mécanique suffisant tout en évitant de devenir une source de génération de particules.

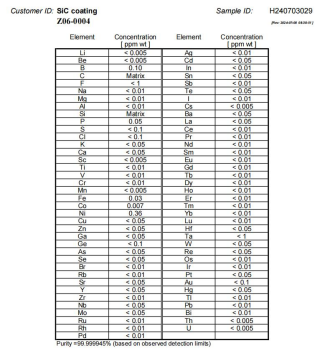

Figure 2 – Rapport d'inspection GDMS pour le revêtement CVD SiC

4. Étude de cas : Résoudre le jaunissement des bords pour améliorer le rendement du revêtement de 50 % à 90 %

Conclusion fondamentale :En contrôlant avec précision le taux de dépôt initial et le champ d'écoulement pour éliminer les micro-stress, VeTek a amélioré le rendement de revêtement du suscepteur de graphite MOCVD d'un client d'environ 50 % à 90 %, et a considérablement prolongé la durée de vie.

C'est une histoire vraie qui s'est produite sur la chaîne de production. Le client a signalé un jaunissement des bords et une tendance au pelage de certains suscepteurs de graphite, ce qui fait que le rendement global du revêtement du lot oscille autour de 50 % pendant une longue période, avec des coûts de maintenance de ligne élevés et des risques liés aux plaquettes.

Après l'intervention de l'équipe technique dirigée par le Dr Xiao, deux directions ont été ciblées : premièrement, la vitesse de dépôt dans la phase initiale était trop rapide, provoquant une accumulation de contraintes internes dans le revêtement ; Deuxièmement, les différences de champ d'écoulement entre les régions marginales et centrales ont conduit à une surépaisseur ou une sous-épaisseur locale. En optimisant le rapport MTS/H₂, le profil de température de dépôt et la conception du champ d'écoulement du luminaire, les microcontraintes ont été efficacement libérées. En fin de compte, le rendement de revêtement de ce lot et de la production ultérieure s'est stabilisé au-dessus de 90 %, le cycle de remplacement du client a été clairement prolongé et les réclamations liées aux particules ont considérablement diminué.

Ce cas le démontre : « pouvoir enduire » n’est que le point de départ ; « revêtement stable, durable et contrôlant les particules » est la véritable valeur qui intéresse les ingénieurs. Les données sont plus éloquentes que n’importe quelle promotion.

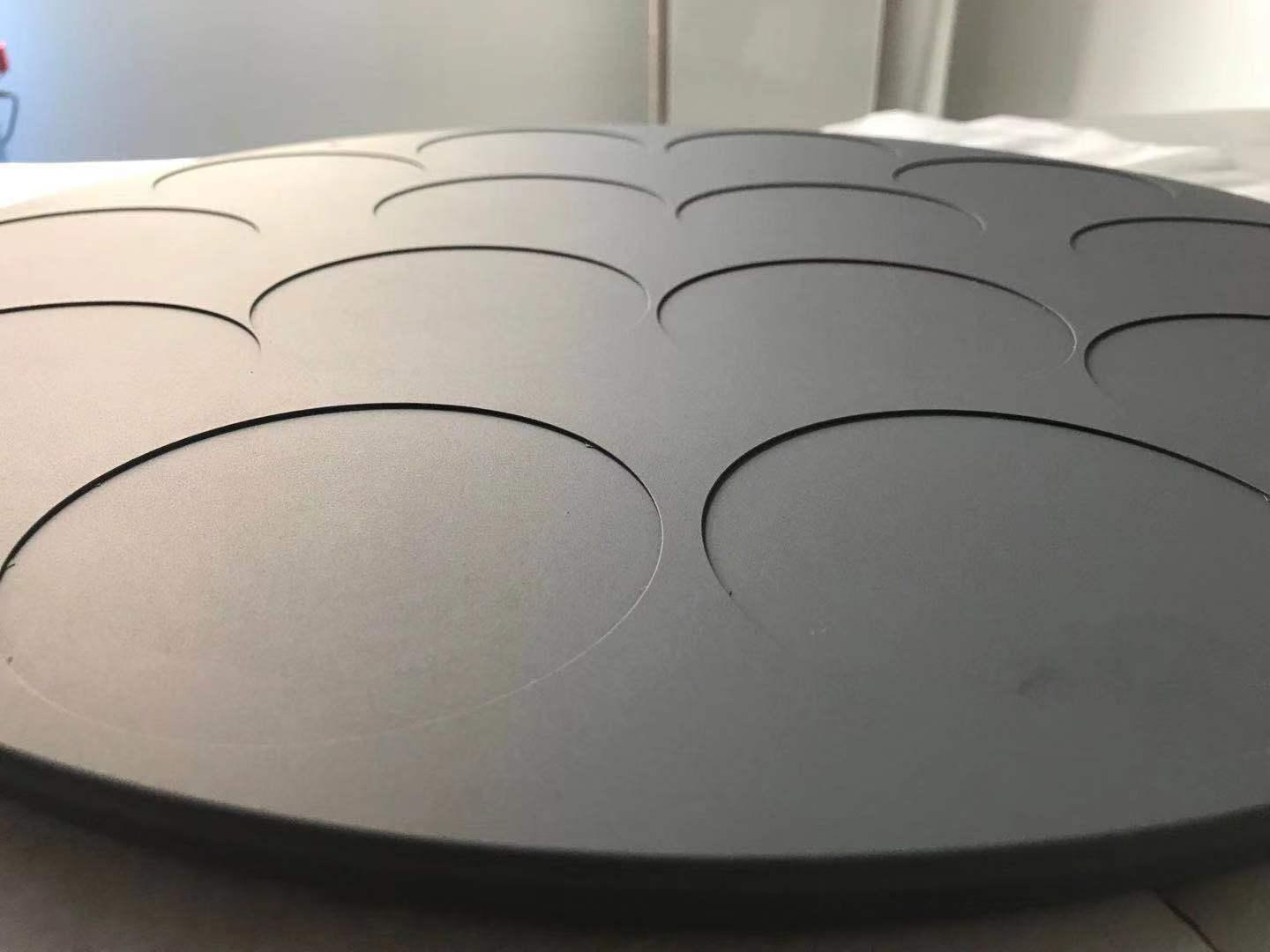

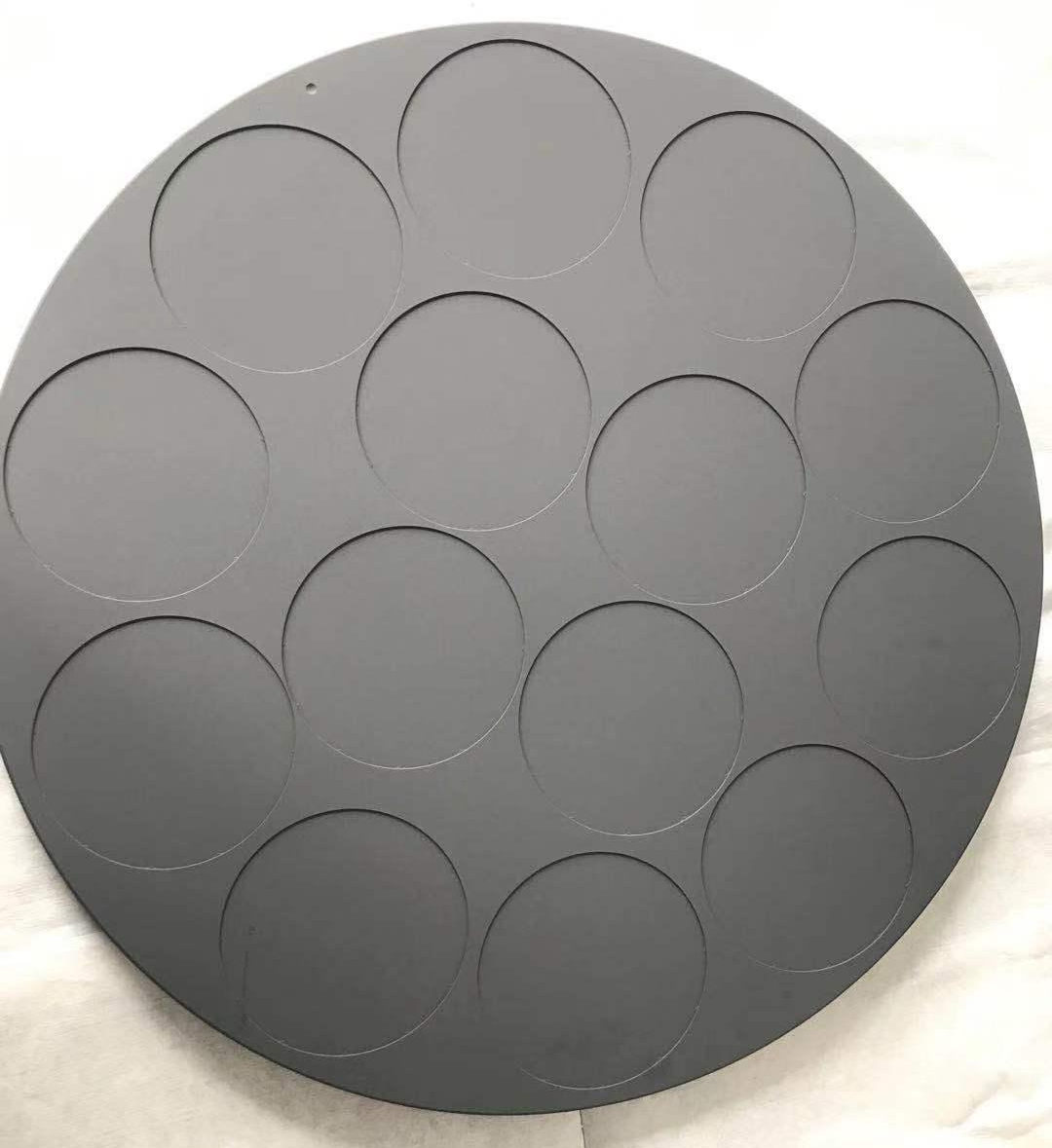

Figure 3 – Suscepteur en graphite revêtu de carbure de silicium CVD de haute pureté avec une couleur de surface uniforme et aucun défaut

5. Différences entre les pièces en SiC massif et en graphite revêtu et les scénarios applicables

Conclusion fondamentale :Les pièces en graphite revêtues ont un coût inférieur et une réponse thermique plus rapide, adaptées à la plupart des suscepteurs d'épitaxie ; Le SiC solide ne présente aucun risque d'interface et une résistance au plasma plus forte, adapté aux composants de gravure exigeants et aux scénarios de durée de vie ultra longue.

De nombreuses réunions de sélection se posent la question suivante : faut-il utiliser du graphite enrobé ou passer directement au SiC massif ? Il ne s'agit pas simplement de « ce qui est le meilleur », mais d'un compromis entre le scénario d'application et le coût total de possession (TCO).

Avantages des pièces en graphite revêtues :Conductivité thermique élevée du substrat, chauffage rapide, coût contrôlable ; le revêtement fournit une barrière chimique et une suppression des particules. Convient aux suscepteurs d'épitaxie GaN/SiC de grande taille nécessitant une uniformité thermique élevée.

Avantages du SiC solide :β-SiC monolithique sans interface revêtement-substrat, sans risque de délaminage ; la pureté peut atteindre 5N-7N, une résistance exceptionnelle à l'érosion du plasma, adaptée aux pièces de gravure critiques telles que les bagues de mise au point et les pommes de douche, avec une durée de vie allant jusqu'à 2 000 heures.

6. Gestion du cycle de vie complet des composants et valeur du nettoyage et de la régénération

Conclusion fondamentale :De la surveillance de l'installation et de l'avertissement d'anomalie au nettoyage et régénération professionnels, la mise en place d'une gestion en boucle fermée peut réduire considérablement le coût total de possession et diminuer la fréquence d'approvisionnement en nouvelles pièces. VeTek fournit des services de nettoyage dédiés pour Aixtron/Veeco et d'autres équipements.

De nombreuses usines traitent les pièces revêtues comme des consommables « à utiliser et à jeter ». En réalité, après un nettoyage et une régénération professionnels, une partie considérable des composants peut retrouver des niveaux de particules et des performances thermiques proches des pièces neuves, notamment les suscepteurs et anneaux de préchauffage des plateformes Aixtron et Veeco.

Il est recommandé d'établir un journal de cycle de vie simple : enregistrer le temps d'installation, les heures de fonctionnement cumulées, l'état de la surface après chaque nettoyage et les résultats des tests de particules. Ce n'est que lorsque le revêtement présente un jaunissement évident, un délaminage local ou un excès persistant de particules que la décision de remplacement doit être déclenchée, plutôt que de le mettre au rebut prématurément en fonction du ressenti.

Figure 4 – Service de nettoyage de pièces en graphite avec revêtement CVD SiC

7. Points d'évaluation des fournisseurs et capacités du service VeTek

Conclusion fondamentale :Concentrez-vous sur le système ISO9001, les rapports d'inspection complets (GDMS/ICP-OES), le support d'échantillons, la fiabilité des délais et la capacité de communication technique en anglais. VeTek dispose d'une assistance 24h/24 et 7j/7 et d'une expérience de service client à l'étranger.

Pour les clients internationaux ou les usines ayant des exigences strictes en matière de qualification des fournisseurs, les points suivants sont particulièrement critiques :

• Système qualité : ISO9001, processus contrôlé et traçable.

• Capacité d’inspection : Fournissez des rapports complets d’analyse des matériaux pour le revêtement et le substrat.

• Échantillons et délais d'exécution : Prise en charge de l'évaluation des échantillons ; les produits standard sont expédiés rapidement, les pièces personnalisées prennent généralement 3 à 6 semaines, les commandes urgentes peuvent être expédiées après négociation.

• Communication technique : les équipes commerciales et techniques peuvent communiquer couramment en anglais, réduisant ainsi les coûts de communication pour les clients étrangers.

• Réponse après-vente : Fournissez une assistance technique et une assistance à l'analyse des défaillances lorsque le revêtement ou les composants présentent des anomalies.

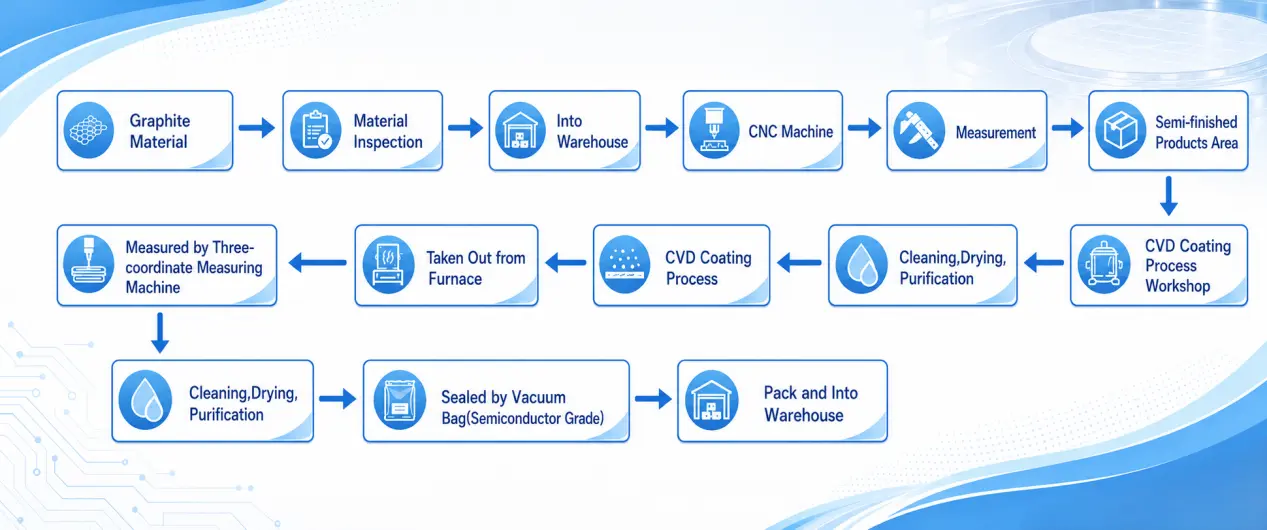

Figure 5 – Processus complet de commande de produits VeTek

8. FAQ

(1). Le produit prend-il en charge une personnalisation complète basée sur des dessins ? À quels équipements majeurs peut-il correspondre ?

Oui. Peut personnaliser le suscepteur, l'anneau de préchauffage, l'anneau de dérivation, la demi-lune, l'anneau de mise au point, etc., compatible avec les plates-formes telles que Aixtron G10, Veeco, ASM, AMEC, TEL.

(2). Comment la pureté est-elle garantie ? A quel niveau les impuretés métalliques sont-elles contrôlées ?

La pureté du revêtement et des composants peut être inférieure à 5 ppm, certains atteignant 99,99995 %. ICP-OES, GDMS et d'autres équipements sont utilisés pour l'analyse des traces, avec des rapports complets fournis.

(3). Qu’en est-il de l’uniformité de l’épaisseur et de la durée de vie des revêtements CVD SiC/TaC ?

L'uniformité de l'épaisseur est généralement contrôlée à ± 5 %, épaisseur comprise entre 100 et 200 μm. Dans des fenêtres de processus appropriées, la durée de vie du suscepteur GaN MOCVD peut atteindre la plage de 500 à 1 000 heures ; les scénarios d'ultra-haute température nécessitent de passer au TaC ou au Solid SiC.

(4). Les tests sur échantillons sont-ils pris en charge ? Quel est le délai de livraison habituel pour les commandes groupées ?

L'évaluation des échantillons est prise en charge. Les produits standards peuvent être expédiés rapidement ; les pièces personnalisées prennent généralement 3 à 6 semaines, en fonction de la complexité et du volume de la conception. Les commandes urgentes peuvent être accélérées après négociation.

(5). Quelles certifications de système qualité sont disponibles ? Des rapports d’inspection et un support après-vente peuvent-ils être fournis ?

Le système de gestion de la qualité ISO9001 est en place. Des rapports d'analyse des matériaux et des revêtements peuvent être fournis, ainsi qu'une assistance technique en ligne 24h/24 et 7j/7. La communication en anglais pour les clients étrangers est transparente.

9. Résumé et prochaines étapes

La sélection ne consiste jamais à « choisir le plus cher » ou « à choisir le plus épais », mais à « trouver la solution offrant le meilleur équilibre entre performances et coût en fonction de votre équipement, de votre fenêtre de processus et de votre budget de particules ». Nous espérons que ce manuel vous aidera à établir rapidement un cadre décisionnel : examinez d'abord la température et l'atmosphère, puis faites correspondre le revêtement ou le SiC solide, et enfin validez la durée de vie et les performances des particules avec des données.

Si vous évaluez des solutions de remplacement pour les suscepteurs, les anneaux de préchauffage ou les composants de zone chaude sur Aixtron, Veeco ou d'autres plateformes, vous êtes invités à contacter directement l'équipe technique VeTek. Nous pouvons fournir des recommandations de personnalisation, une assistance en matière d’échantillons et des rapports d’inspection complets basés sur vos dessins ou pièces de rechange existantes. Le Dr Xiao et l'équipe d'ingénierie sont prêts à discuter avec vous à tout moment de l'optimisation du champ thermique ou des besoins spéciaux en matière de développement de structures.

Pour plus de détails sur le produit et plus d'informations techniques, veuillezContactez-nous.

Principales références et sources de données

1. Données d'ingénierie internes de VeTek Semiconductor — Durée de vie du suscepteur en graphite recouvert de SiC de 500 à 1 000 heures sous le processus GaN MOCVD, rendement du revêtement amélioré de 50 % à 90 % après résolution du jaunissement des bords et autres cas pratiques [1].

2. T/CASME 2000-2025 Spécification technique pour les suscepteurs en graphite revêtus de carbure de silicium pour l'épitaxie de semi-conducteurs — Spécifie les exigences techniques pour les suscepteurs en graphite revêtus de SiC préparés par procédé CVD sur des substrats de graphite isostatique de haute pureté, applicables aux produits d'épitaxie semi-conductrice.

3. Spécifications techniques T/CASME 2085-2025 pour les produits revêtus de carbure de tantale pour la croissance de cristaux de carbure de silicium — Spécifications techniques pour les produits en graphite revêtus de TaC dans des scénarios de croissance de cristaux de SiC.

4. Nakamura et al., « Revêtements de carbure de tantale frittés sur substrats en graphite : revêtements de protection hautement fiables pour la croissance en masse et épitaxiale », Applied Physics Letters, Vol. 106, 082108, 2015. — Confirme que les revêtements TaC peuvent protéger efficacement les substrats en graphite à haute température (> 2 000 °C) et dans des atmosphères fortement corrosives, formant ainsi une limite de performance claire avec les revêtements SiC.

5. Wang et al., « Les effets de la couche tampon carbonisée sur la croissance du SiC sur Si », Journal of Crystal Growth, Vol. 199, pp. 564-567, 1999. — Discute des effets de la couche tampon et du contrôle de la morphologie de surface dans le processus de croissance CVD du SiC, indexé par Scopus et Web of Science.

Remarque : Les données de durée de vie et de performances indiquées dans le texte sont des valeurs de référence typiques. Les performances réelles sont affectées par les conditions spécifiques du processus, l'état de l'équipement et le niveau de maintenance. Veuillez vérifier avec les mesures réelles.

Auteur:Équipe d'ingénierie technique VeTek Semiconductor (réalisée sous la direction du Dr Xiao)
