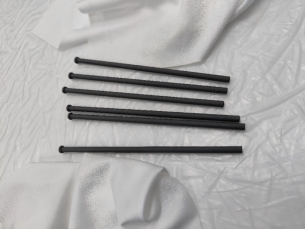

Figure 1 : Produit physique AMAT 0200-03201 Hollow Lift Pin (pour les systèmes d'épitaxie au silicium de 300 mm)
Dans les processus de transfert de tranches de semi-conducteurs, la broche de levage creuse (Wafer Lift Pin) entreprend les tâches critiques de support et de transfert des tranches. Dans les environnements de processus à haute température tels que le MOCVD et la croissance épitaxiale, les broches de levage doivent simultanément répondre à plusieurs exigences, notamment une pureté élevée, une résistance à la corrosion, une résistance aux chocs thermiques et une faible contamination par les particules.
Actuellement, les broches de levage les plus courantes sur le marché adoptent une solution de substrat en graphite + revêtement CVD SiC. Cependant, la technologie de revêtement de la grande majorité des fournisseurs ne peut couvrir que la surface extérieure : pour les structures creuses,le mur intérieur est véritablement le « no man's land technique ».
1. Uniformité des dépôts incontrôlés
Les structures creuses ont un allongement important. Les gaz réactifs CVD ont du mal à se diffuser uniformément en profondeur dans l'alésage interne, provoquant une diminution de l'épaisseur du revêtement de la paroi interne selon un gradient depuis l'orifice vers l'intérieur profond, des zones locales montrant même des régions nues exposées.
2. Force de liaison interfaciale insuffisante
La surface incurvée de la paroi interne limite l'espace d'optimisation des paramètres du processus de dépôt. La force de liaison entre le revêtement et le substrat en graphite est difficile à atteindre au même niveau que la surface extérieure, et des microfissures ou même un pelage peuvent facilement se produire lors du cycle thermique.
3. Propreté incontrôlée de l’alésage interne
Si la structure poreuse du substrat en graphite n'est pas complètement scellée par le revêtement, des particules de carbone et des impuretés métalliques seront libérées à haute température. Une fois que les impuretés se détachent, elles provoquent directement des différences de couleur et des défauts de particules sur la surface de la plaquette, réduisant considérablement le rendement de production.
Tirant parti de son expertise technique approfondie accumulée dans le domaine du revêtement CVD, VETEK a réussi à surmonter les défis du dépôt uniforme et de la liaison interfaciale du revêtement CVD SiC sur la paroi interne des structures creuses - de l'optimisation de la simulation du champ d'écoulement de gaz au contrôle précis du champ de température de dépôt, en établissant une solution complète de processus de revêtement de paroi interne qui garantit une épaisseur de revêtement constante du port à l'intérieur profond de l'alésage, une liaison ferme et une propreté de l'alésage interne répondant aux normes.
Cet article fournira une analyse approfondie des difficultés techniques liées au revêtement de la paroi interne des broches de levage creuses, de la manière dont l'uniformité du revêtement de la paroi interne affecte le rendement de la tranche et des nœuds de contrôle clés, depuis la conception du processus jusqu'au contrôle qualité et à la livraison.
|
Conclusion fondamentale :Une broche de levage creuse AMAT est un composant de manipulation de précision des plaquettes dont la cavité interne réduit la masse thermique tout en conservant la résistance mécanique requise pour un levage et un positionnement fiables des plaquettes. |
Une broche de levage creuse AMAT est un composant de manipulation de tranches de précision utilisé dans les équipements de traitement des semi-conducteurs. Sa fonction principale est de soulever et de positionner les plaquettes pendant les séquences de chargement, de déchargement et de traitement.
Contrairement aux goupilles de levage solides conventionnelles, la conception creuse intègre une cavité interne. Cette structure réduit le volume global du matériau et la masse thermique tout en conservant la géométrie mécanique requise. Cependant, pour les applications de semi-conducteurs, la fabrication de broches de levage creuses est bien plus exigeante que l'usinage de composants solides conventionnels. La précision dimensionnelle des surfaces intérieures et extérieures doit être strictement contrôlée, et la concentricité entre les géométries intérieure et extérieure est particulièrement critique. Par conséquent, la sélection des matériaux et les processus de revêtement sont essentiels à la performance finale de la goupille de levage.
Pour les systèmes d'épitaxie AMAT, VETEK Semiconductor propose des solutions personnalisées de broches de levage creuses AMAT basées sur des substrats en graphite de haute pureté et des revêtements denses en carbure de silicium (SiC) CVD. La structure creuse permet de réduire la masse de matériau inutile tout en conservant la structure mécanique requise pour le levage des tranches ; le revêtement en carbure de silicium CVD offre une pureté élevée, une résistance chimique et une stabilité à haute température. La goupille de levage AMAT 0200-03201 de VETEK est spécialement conçue pour les applications d'épitaxie de silicium de 300 mm et peut être fabriquée selon les dessins, les dimensions et les exigences du processus du client.
|
Conclusion fondamentale :VETEK adopte un substrat en graphite de haute pureté + une structure de revêtement dense en carbure de silicium CVD, équilibrant une excellente usinabilité avec une pureté de surface et des performances de protection de qualité semi-conducteur. |
VETEK se concentre actuellement sur la structure de revêtement en graphite de haute pureté + carbure de silicium CVD pour les broches de levage creuses AMAT. Le processus de construction de base est le suivant :
Substrat en graphite de haute pureté → Usinage CNC de précision → Revêtement en carbure de silicium CVD → Inspection de précision
Le substrat en graphite constitue la base structurelle et convient à l'usinage de précision de géométries à parois minces et creuses. VETEK utilise généralement des matériaux en graphite de qualité semi-conducteur importés, notamment des matériaux de SGL Carbon et Toyo Tanso, en fonction des exigences du client. Un revêtement dense de carbure de silicium CVD est ensuite déposé sur la surface du graphite pour former une surface de travail protectrice de qualité semi-conductrice.
Pour les broches de levage creuses, le matériau du substrat doit trouver un équilibre entre l'usinabilité, les performances thermiques, la stabilité mécanique et la compatibilité du processus de revêtement. Le graphite de haute pureté est particulièrement adapté car il offre les caractéristiques suivantes :
• Bonne stabilité à haute température
• Faible dilatation thermique
• Bonne conductivité thermique
• Densité relativement faible
• Excellente usinabilité pour les géométries complexes
• Compatibilité avec le procédé de revêtement CVD au carbure de silicium
L’utilisation du graphite permet également de fabriquer avec une grande précision des structures complexes creuses et à parois minces. VETEK possède des capacités d'usinage CNC de précision pour les composants en graphite semi-conducteur et en carbure de silicium, avec des processus d'usinage optimisés pour le contrôle dimensionnel et la qualité de surface.
|
Conclusion fondamentale :Un revêtement dense en carbure de silicium CVD d'une épaisseur d'environ 100 ± 20 μm et d'une pureté 6N protège le substrat en graphite et fournit une surface de travail stable de haute pureté pour l'environnement semi-conducteur. |
Le revêtement CVD en carbure de silicium est l'une des caractéristiques les plus importantes des broches de levage creuses VETEK AMAT. Ce revêtement forme une surface dense en carbure de silicium sur le substrat en graphite, contribuant ainsi à protéger le graphite sous-jacent de l'environnement du processus.
L'épaisseur standard du revêtement en carbure de silicium CVD pour ces composants VETEK est d'environ100 ± 20 μm. La pureté du revêtement est d'environ6N / 99,99995%.
Les capacités techniques plus larges de VETEK en matière de carbure de silicium CVD incluent des revêtements de haute pureté, une épaisseur de revêtement contrôlée et une uniformité de l'épaisseur d'un lot à l'autre. Les données techniques indiquent que la pureté du revêtement CVD en carbure de silicium se situe au niveau 6N-7N. Pour les projets spécifiques de broches de levage AMAT, les spécifications de revêtement peuvent être ajustées en fonction des dessins du client et des exigences du processus.

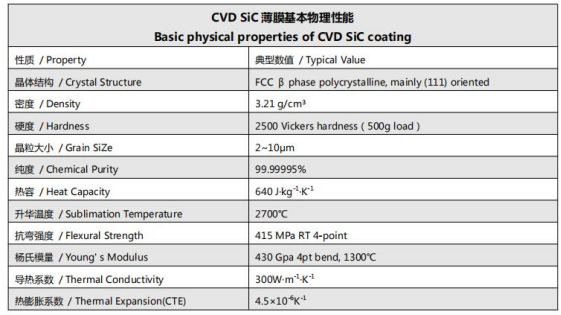

Figure 2 : Propriétés physiques de base du revêtement CVD SiC
L’un des aspects les plus difficiles techniquement des broches de levage creuses AMAT n’est pas simplement le revêtement de la surface extérieure, mais également l’obtention d’un revêtement stable et uniforme sur la paroi intérieure de la structure creuse.
La surface intérieure est difficile d'accès pendant le processus de revêtement CVD. Par rapport à la surface externe, la géométrie interne présente des défis supplémentaires en matière de débit de gaz, d'uniformité du dépôt, de contrôle de l'épaisseur du revêtement et de cohérence du processus. Par conséquent, la qualité du revêtement des parois intérieures peut devenir un facteur de différenciation important entre les fournisseurs.
VETEK possède de l'expérience dans le revêtement CVD en carbure de silicium de structures creuses et accorde une importance particulière à la surface intérieure. Un revêtement de paroi interne bien contrôlé permet de maintenir une couche protectrice de carbure de silicium dans toute la structure creuse, plutôt que de laisser le graphite interne exposé à l'environnement du processus. Ceci est particulièrement important lorsque la goupille de levage fonctionne dans des chambres de traitement de semi-conducteurs à haute température et chimiquement agressives.

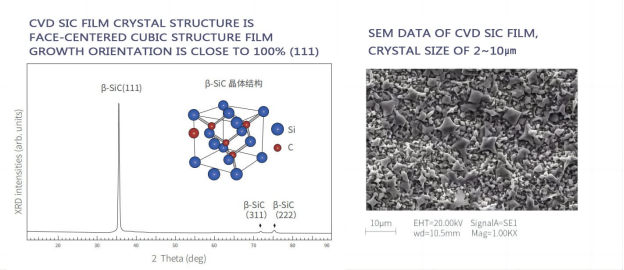

Figure 3 : Structure cristalline microscopique du revêtement CVD en carbure de silicium
|
Conclusion fondamentale :Système de matériaux de haute pureté, épaisseur de revêtement contrôlée, excellente couverture des parois intérieures, stabilité à haute température, résistance aux produits chimiques et à la corrosion, usinage de précision et capacités de personnalisation complètes. |
Système de matériaux de haute pureté :La combinaison de graphite de haute pureté et de carbure de silicium CVD de haute pureté est conçue pour les environnements de semi-conducteurs où le contrôle de la contamination est essentiel. Selon la spécification sélectionnée, la pureté du revêtement CVD en carbure de silicium est de 6N.
Revêtement standard en carbure de silicium de 100 ± 20 μm :L'épaisseur de revêtement standard de VETEK est d'environ 100 ± 20 μm, offrant une épaisseur de revêtement pratique pour les composants de processus semi-conducteurs, tandis que la personnalisation est disponible en fonction des exigences du client.
Excellente capacité de revêtement des parois intérieures :Pour les composants creux, le revêtement des parois intérieures est l’une des étapes les plus difficiles du processus de fabrication. VETEK a développé des procédés de revêtement capables d'obtenir une couverture de haute qualité sur la paroi interne des broches de levage creuses, de la simulation du champ d'écoulement de gaz au contrôle du champ de température, garantissant une épaisseur de revêtement constante et une liaison ferme.
Stabilité à haute température :Le substrat en graphite et le revêtement en carbure de silicium CVD conviennent aux environnements de traitement des semi-conducteurs à haute température. La couche de carbure de silicium CVD offre une protection supplémentaire contre les attaques chimiques et la dégradation de la surface. Les données du film CVD en carbure de silicium de VETEK indiquent une conductivité thermique élevée, une faible dilatation thermique et une température de sublimation d'environ 2 700 °C, indiquant que le matériau est adapté aux applications exigeantes à haute température.
Résistance aux produits chimiques et à la corrosion :La surface dense en carbure de silicium CVD offre une meilleure résistance à la corrosion que le graphite nu et peut résister aux gaz de traitement agressifs et aux environnements de nettoyage chimique. Cela permet de réduire la dégradation du substrat et de maintenir une surface de composant plus stable au cours de cycles de processus répétés.
Usinage de précision et personnalisation :Les goupilles de levage creuses nécessitent un contrôle précis du diamètre extérieur, du diamètre intérieur, de l’épaisseur de paroi, de la longueur et de la concentricité. VETEK combine l'usinage de précision CNC avec des processus de revêtement CVD pour fabriquer des composants semi-conducteurs complexes selon les dessins du client. Les goupilles de levage peuvent être fabriquées selon :
• Dessins clients
• Exemples de composants
• Spécifications dimensionnelles
• Épaisseur de revêtement requise
• Qualité de graphite requise
• Exigences spécifiques du processus

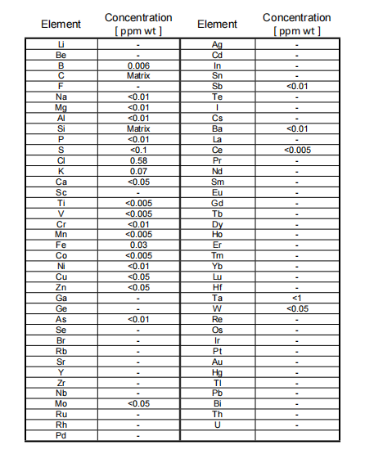

Figure 4 : Rapport de test de pureté GDMS du revêtement CVD en carbure de silicium
|
Conclusion fondamentale :Principalement utilisé pour la manipulation de tranches dans les systèmes d'épitaxie de silicium sur tranche de 300 mm, et plus largement applicable à d'autres équipements de traitement de semi-conducteurs à haute température. |
Epitaxie de silicium :Les broches de levage sont utilisées pour le levage, le positionnement et le transfert des plaquettes dans les équipements d'épitaxie. Le produit AMAT 0200-03201 existant de VETEK est spécifiquement positionné pour les applications d'épitaxie de silicium de 300 mm.
Systèmes de manipulation de plaquettes :Les broches de levage peuvent servir de composants de manipulation de précision pour les applications nécessitant une stabilité à haute température, une précision dimensionnelle et un contrôle de la contamination. Les broches de levage de tranche avec un corps tubulaire creux peuvent minimiser efficacement la perte de chaleur locale, réduisant ainsi les marques de broches couramment observées sur l'arrière de la tranche dans les processus à haute température (tels que la croissance épitaxiale ou le recuit). La formation d'une cavité creuse à l'intérieur du corps de la broche de levage réduit la masse thermique et améliore l'uniformité de la température de la tranche.

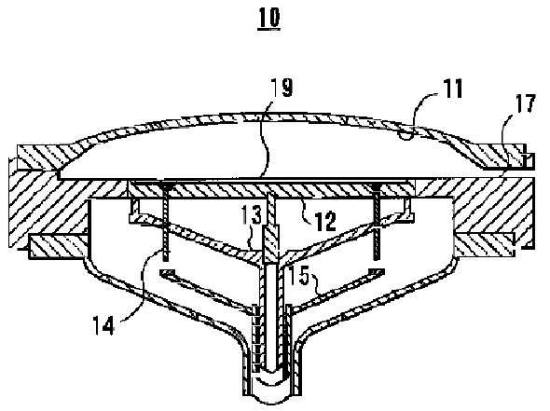

Figure 5 : Schéma du principe par lequel les broches de levage creuses réduisent la masse thermique et améliorent l'uniformité de la température des plaquettes.
Équipement de traitement des semi-conducteurs :Sur la base des dessins et des échantillons des clients, des composants similaires en graphite + carbure de silicium CVD peuvent être développés pour d'autres plates-formes d'équipements semi-conducteurs. Le portefeuille de produits semi-conducteurs de VETEK couvre l'épitaxie de silicium, l'épitaxie de carbure de silicium, le MOCVD, le RTP/RTA, la gravure et d'autres procédés semi-conducteurs.
|
Conclusion fondamentale :Un flux de processus intégré depuis la sélection de graphite de haute pureté et l'usinage CNC de précision, en passant par le revêtement en carbure de silicium CVD (y compris la paroi intérieure), jusqu'à l'inspection finale. |
La production des broches de levage creuses AMAT implique plusieurs étapes critiques, dont chacune affecte directement la fiabilité du produit final et le rendement de la plaquette :
1. Sélection de matériaux graphite— Sélectionnez la qualité de graphite de haute pureté appropriée (SGL Carbon ou Toyo Tanso, etc.) en fonction des exigences dimensionnelles, thermiques et de pureté du client.
2. Usinage CNC de précision— Usinez l'ébauche de graphite dans la géométrie creuse requise. Une attention particulière est portée au diamètre intérieur, au diamètre extérieur, à l’épaisseur de paroi, à la longueur et à la concentricité.
3. Préparation des surfaces— Le composant en graphite usiné subit un nettoyage et une préparation de surface avant le revêtement CVD.
4. Revêtement en carbure de silicium CVD— Déposer une couche dense de carbure de silicium CVD sur le substrat en graphite. L'épaisseur de revêtement standard est d'environ 100 ± 20 μm, avec une pureté de revêtement de 6N selon les spécifications sélectionnées.
5. Revêtement de la surface intérieure (étape technique critique)— Pour les broches de levage creuses, la paroi intérieure est soigneusement traitée pour obtenir une couverture stable de revêtement en carbure de silicium. Grâce à l'optimisation de la simulation du champ d'écoulement de gaz et au contrôle précis du champ de température de dépôt, une épaisseur de revêtement constante depuis l'orifice jusqu'à l'intérieur profond de l'alésage, une liaison ferme et une propreté interne de l'alésage répondant aux normes sont assurées.
6. Inspection — Les composants finis sont soumis à une inspection de la précision dimensionnelle, de l'état du revêtement et d'autres exigences spécifiées par le client avant expédition.
Les capacités de production de VETEK couvrent la purification, l'usinage CNC, le revêtement CVD et l'inspection, fournissant ainsi une chaîne de fabrication intégrée pour les composants semi-conducteurs à base de carbone.

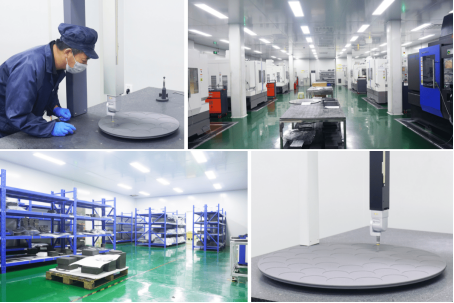

Figure 6 : Production de matériaux semi-conducteurs VETEK et base d'usinage de précision
|
Conclusion fondamentale :Le délai de livraison typique d'un échantillon peut atteindre environ 20 jours ; la livraison réelle dépend de la complexité du dessin, des matériaux, du revêtement, de la quantité et des exigences d'inspection. |
Le délai de livraison typique pour les échantillons personnalisés de broches de levage creuses AMAT est d'environ 20 jours. Le délai de livraison réel peut varier en fonction de la complexité du dessin, de la sélection des matériaux, des exigences de revêtement, de la quantité et des exigences d'inspection. Pour les commandes répétées ou les produits déjà qualifiés, les calendriers de production peuvent être négociés séparément en fonction des prévisions du client et des dates de livraison requises.

Figure 7 : Emballage du produit à broches de levage creuses VETEK AMAT
|
Conclusion fondamentale :Capacité de personnalisation complète intégrant l'approvisionnement en graphite de haute pureté et l'usinage de précision, le revêtement en carbure de silicium CVD (y compris la paroi intérieure) et les solutions compatibles AMAT dans un seul processus intégré. |
VETEK intègre l'approvisionnement en matériaux graphite, l'usinage de précision, le revêtement CVD en carbure de silicium et la fabrication de composants semi-conducteurs dans un processus de production intégré. Les fonctionnalités clés incluent :
• Substrat en graphite de haute pureté (SGL Carbon / Toyo Tanso, etc.)
• Pureté du revêtement en carbure de silicium CVD 6N
• Épaisseur de revêtement standard 100 ± 20 μm
• Usinage de structures creuses
• Revêtement en carbure de silicium CVD sur la paroi intérieure (capacité de différenciation du noyau)
• Usinage CNC de précision
• Solutions de broches de levage de plaquettes compatibles AMAT
• Délai de livraison de l'échantillon aussi rapide qu'environ 20 jours
VETEK couvre la chaîne technique complète du développement d'équipements CVD, du développement de processus CVD, de l'usinage de précision CNC et de la purification, soutenue par des centres de R&D dédiés et des installations de production de matériaux semi-conducteurs.
Q1 : Quelle est l'épaisseur standard du revêtement en carbure de silicium CVD des broches de levage creuses VETEK AMAT ?
L'épaisseur standard du revêtement est d'environ 100 ± 20 μm. L'épaisseur spécifique peut être ajustée en fonction des dessins du client et des exigences du processus.
Q2 : Quel niveau de pureté le revêtement en carbure de silicium CVD peut-il atteindre ?
Selon la spécification sélectionnée, la pureté du revêtement est d'environ 6N (99,99995 %). La plate-forme CVD en carbure de silicium de VETEK fonctionne régulièrement au niveau 6N-7N.
Q3 : Pourquoi le revêtement de la paroi intérieure est-il essentiel pour les broches de levage creuses ?
La géométrie interne est difficile à recouvrir uniformément. La couverture en carbure de silicium de haute qualité de la paroi interne empêche le substrat en graphite d'être exposé à des environnements de processus chimiquement actifs à haute température et constitue un facteur de différenciation clé pour la fiabilité à long terme. L'uniformité du revêtement de la paroi intérieure est directement liée à la propreté de l'alésage interne et au rendement de la tranche.
Q4 : VETEK peut-il fabriquer selon mes dessins ou échantillons OEM ?
Oui. VETEK peut fabriquer selon les dessins du client, les numéros de pièces OEM (tels que AMAT 0200-03201), les échantillons de composants, les spécifications dimensionnelles, la qualité de graphite requise et les exigences de revêtement.
Q5 : Quel est le délai de livraison typique de l’échantillon ?
Le délai de livraison typique d’un échantillon peut atteindre environ 20 jours. La livraison réelle dépend de la complexité du dessin, de la sélection des matériaux, des exigences en matière de revêtement, de la quantité et des besoins d'inspection.
Bien que la broche de levage creuse AMAT soit un composant semi-conducteur relativement petit, ses exigences de fabrication sont loin d'être simples. La géométrie à paroi mince, les exigences strictes de concentricité, le fonctionnement à haute température, le contrôle de la contamination et la combinaison du revêtement de la surface intérieure en font un composant spécialisé dans le processus des semi-conducteurs.
La solution actuelle de VETEK adopte du graphite de haute pureté avec un revêtement en carbure de silicium CVD, combinant l'usinabilité et les caractéristiques thermiques du graphite avec la haute pureté, la résistance chimique et la stabilité à haute température du carbure de silicium CVD. Avec une épaisseur de revêtement standard de 100 ± 20 μm, une pureté jusqu'à 6N, des options de matériaux en graphite SGL et Toyo Tanso et une capacité de revêtement de paroi interne, VETEK peut fournir des solutions personnalisées de broches de levage creuses AMAT pour la manipulation de plaquettes de semi-conducteurs et les applications d'épitaxie de silicium.
Pour les clients recherchant des fournisseurs alternatifs deAMAT 0200-03201 broches de levage de plaquettes creuses,ouautres composants semi-conducteurs en graphite revêtus de carbure de silicium,VETEK peut évaluer des dessins ou des échantillons et fournir des solutions de fabrication personnalisées.
-
-
